Cấu tạo của trục dẫn hướng GPJ
Trục dẫn hướng GPJ gồm các bộ phận chính:
- Đầu trục: Vát mép hoặc bo tròn giúp bạc dẫn hướng tiếp xúc êm.
- Thân trục: Mài chính xác với độ nhẵn cao.
- Vai định vị: Giúp cố định chắc chắn trên tấm khuôn.
- Phần lắp ghép: Thiết kế theo tiêu chuẩn JIS, dễ dàng thay thế.

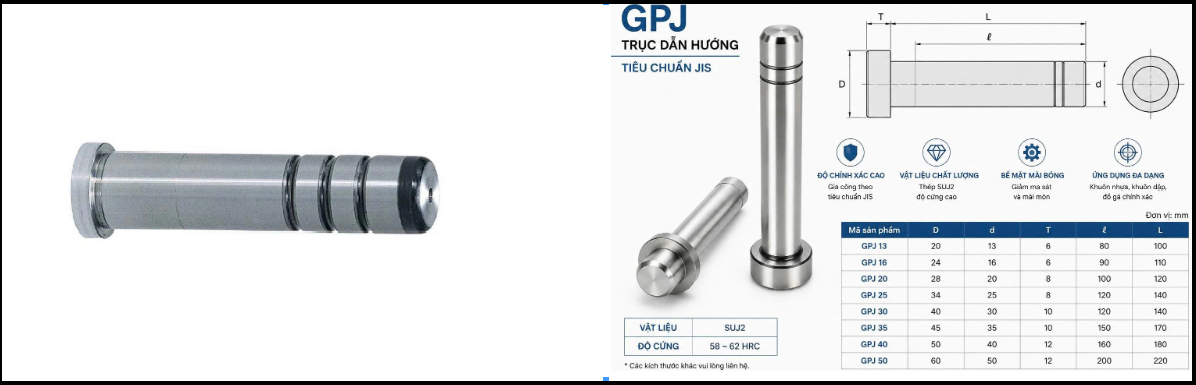

Trục dẫn hướng GPJ-GPJL
2. Thông số kỹ thuật trục GPJ
| Tiêu chí | Thông số |
|---|---|
| Tên sản phẩm | Trục dẫn hướng GPJ |
| Tiêu chuẩn | JIS |
| Vật liệu | SUJ2 hoặc tương đương |
| Độ cứng | 58 - 62 HRC |
| Bề mặt | Mài chính xác |
| Kiểu lắp | Có vai |
| Ứng dụng | Khuôn nhựa, khuôn dập |
3. Ưu điểm của trục dẫn hướng GPJ
Độ chính xác cao
Gia công với dung sai chặt chẽ giúp khuôn vận hành ổn định và hạn chế sai lệch trong quá trình đóng mở.
Chống mài mòn tốt
Được chế tạo từ thép hợp kim chất lượng cao và xử lý nhiệt đạt chuẩn, giúp tăng tuổi thọ trong môi trường làm việc liên tục.
Giảm ma sát
Bề mặt được mài bóng, kết hợp với bạc dẫn hướng giúp giảm ma sát và chuyển động mượt mà.
Thay thế dễ dàng
Kích thước tiêu chuẩn JIS giúp việc thay thế hoặc bảo trì nhanh chóng mà không cần gia công lại khuôn.
4. Ứng dụng của trục dẫn hướng GPJ
Trục dẫn hướng GPJ được sử dụng rộng rãi trong:
- Khuôn ép nhựa.
- Khuôn dập kim loại.
- Khuôn đúc áp lực.
- Đồ gá cơ khí.
- Thiết bị tự động hóa.
- Máy móc cơ khí chính xác.
5. Cách lựa chọn trục dẫn hướng GPJ-GPJL
Việc lựa chọn đúng kích thước sẽ giúp hệ thống dẫn hướng đạt hiệu quả tối ưu và kéo dài tuổi thọ khuôn. Khi chọn sản phẩm, cần xác định:
- Đường kính trục.
- Chiều dài tổng thể.
- Chiều dài làm việc.
- Kích thước vai.
- Loại bạc dẫn hướng tương thích.
- Điều kiện làm việc và tải trọng của khuôn.
Để đảm bảo trục dẫn hướng hoạt động ổn định, nhà máy cần có lịch bảo dưỡng định kỳ và chi tiết như:
- Bôi trơn định kỳ bằng dầu hoặc mỡ chuyên dụng.
- Kiểm tra độ mòn giữa trục và bạc dẫn hướng.
- Làm sạch bụi bẩn và mạt kim loại.
Thay mới khi bề mặt trục bị xước, cong hoặc mòn vượt giới hạn.
6. Sun Việt cung cấp trục dẫn hướng GPJ
Sun Việt cung cấp đầy đủ các dòng trục dẫn hướng GPJ theo tiêu chuẩn JIS, đáp ứng nhu cầu sản xuất và bảo trì khuôn.
Ưu điểm khi mua tại Sun Việt:
- Đa dạng kích thước từ D13 đến D60.
- Độ cứng và độ chính xác đạt tiêu chuẩn.
- Gia công bề mặt chất lượng cao.
- Hàng có sẵn, giao nhanh toàn quốc.
- Hỗ trợ tư vấn kỹ thuật và lựa chọn sản phẩm phù hợp.
7. Câu hỏi thường gặp (FAQ)
- Trục dẫn hướng GPJ dùng cho loại khuôn nào?
Trục GPJ phù hợp cho khuôn ép nhựa, khuôn dập, khuôn đúc áp lực và các hệ thống cơ khí yêu cầu độ chính xác cao.
- Trục GPJ thường kết hợp với bạc dẫn hướng nào?
GPJ thường được sử dụng cùng bạc dẫn hướng GPB hoặc các dòng bạc dẫn hướng tương thích theo tiêu chuẩn JIS.
- Khi nào cần thay trục dẫn hướng GPJ?
Nên thay khi trục bị mòn, cong, xước hoặc không còn đảm bảo độ đồng tâm với bạc dẫn hướng, gây ảnh hưởng đến độ chính xác của khuôn.
- Có nên thay cả bạc dẫn hướng khi thay trục?
Nếu bạc dẫn hướng cũng có dấu hiệu mòn hoặc khe hở vượt tiêu chuẩn, nên thay đồng thời cả hai để đảm bảo hiệu quả làm việc và kéo dài tuổi thọ hệ thống dẫn hướng.
=> Xem thêm tại: Bạc dẫn hướng là gì?
Linhkienkhuon247 – Đồng hành cùng sự bền bỉ của mọi khuôn mẫu!
