JBAM – Bạc Dẫn Hướng Chốt Định Vị Tiêu Chuẩn MISUMI (m6)
1. Bạc dẫn hướng JBAM là gì?
JBAM là bạc dẫn hướng chốt định vị (Press-Fit Bushing for Locating Pins) theo tiêu chuẩn MISUMI, được thiết kế để lắp ép vào thân đồ gá, khuôn dập hoặc khuôn nhựa nhằm tạo lỗ dẫn hướng có độ chính xác cao cho chốt định vị.
Khác với việc để chốt định vị tiếp xúc trực tiếp với thân khuôn, bạc JBAM đóng vai trò là lớp bảo vệ chống mài mòn, giúp duy trì độ chính xác của lỗ định vị trong thời gian dài và giảm chi phí sửa chữa khi bạc bị mòn.
JBAM sử dụng dung sai ngoài m6, phù hợp với phương pháp lắp ép (Press Fit), đảm bảo bạc được cố định chắc chắn trong thân khuôn mà không bị xoay hoặc dịch chuyển trong quá trình làm việc.

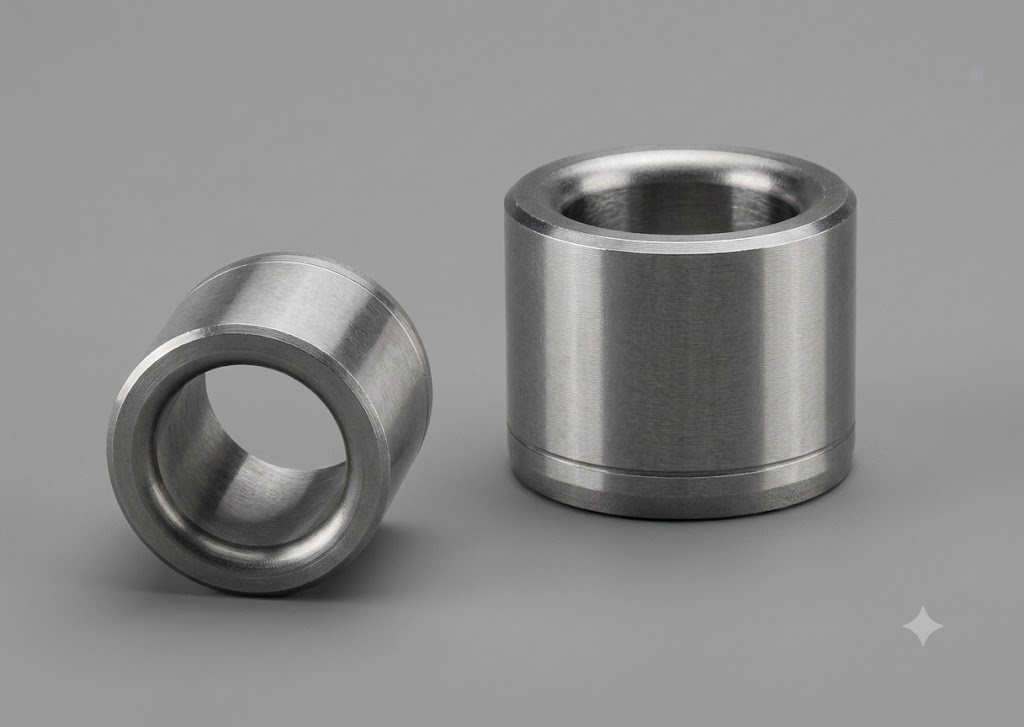

Bạc dẫn JBAM
2. Thông số kỹ thuật của bạc JBAM
| Thông số | Giá trị |
|---|---|
| Model | JBAM |
| Tiêu chuẩn | MISUMI |
| Loại sản phẩm | Bạc dẫn hướng chốt định vị |
| Kiểu lắp | Lắp ép (Press Fit) |
| Dung sai ngoài | m6 |
| Dung sai lỗ trong | G6 |
| Vật liệu | Thép SKS3 tương đương |
| Độ cứng | HRC 60 trở lên |
| Xử lý bề mặt | Không phủ |
| Ứng dụng | Đồ gá, khuôn dập, khuôn nhựa, jig |

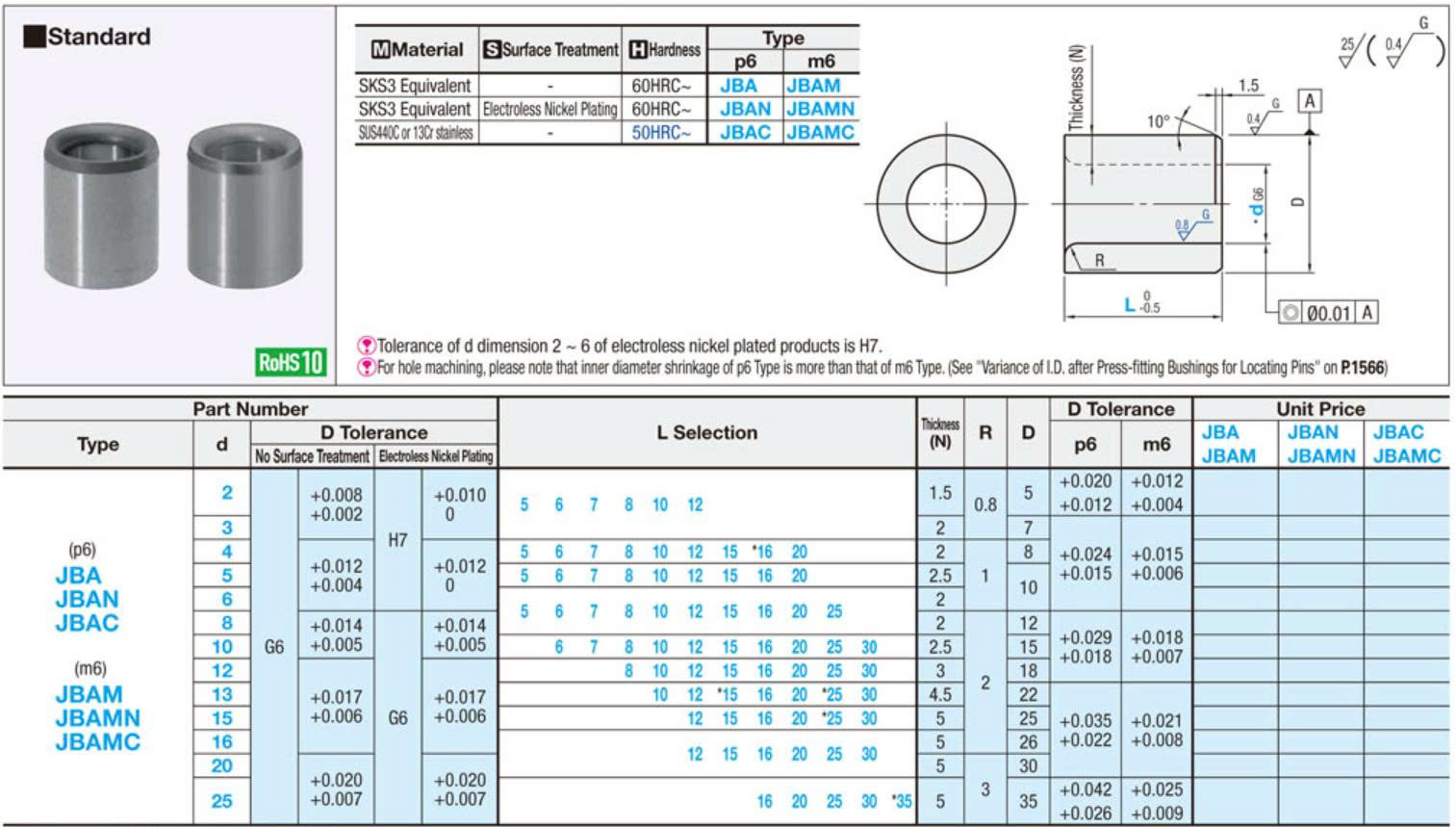

Thông số kỹ thuật của bạc JBAM
3. Cấu tạo và nguyên lý làm việc của bạc dẫn hướng JBAM
Bạc JBAM có kết cấu đơn giản nhưng được gia công với độ chính xác rất cao.
Thân bạc
Được chế tạo từ thép SKS3 có độ cứng cao sau nhiệt luyện, giúp chống mài mòn trong quá trình chốt định vị làm việc liên tục.
Lỗ dẫn hướng
Lỗ trong được gia công chính xác theo dung sai G6, giúp chốt định vị di chuyển chính xác và hạn chế độ rơ.
Mép vát
Miệng bạc được vát mép để hỗ trợ quá trình đưa chốt vào dễ dàng, giảm nguy cơ va đập hoặc sứt mép.
Nguyên lý hoạt động
Sau khi được ép cố định vào thân khuôn hoặc đồ gá, bạc JBAM tạo thành bề mặt dẫn hướng cho chốt định vị.
Khi chốt đi vào bạc:
- Chốt được dẫn hướng chính xác.
- Giảm mài mòn thân khuôn.
- Giữ ổn định vị trí lắp ráp.
- Đảm bảo độ lặp lại của chi tiết gia công.
=> Nếu bạc bị mòn sau thời gian dài sử dụng, chỉ cần thay bạc mới mà không phải sửa chữa toàn bộ thân khuôn.
4. Ưu điểm của bạc JBAM
Độ chính xác cao: Gia công theo tiêu chuẩn MISUMI với dung sai chặt chẽ, đảm bảo khả năng định vị chính xác.
Chống mài mòn: Vật liệu SKS3 nhiệt luyện đạt độ cứng HRC 60 trở lên giúp tăng tuổi thọ.
Lắp ép chắc chắn: Dung sai ngoài m6 giúp bạc bám chắc vào thân khuôn, hạn chế xoay hoặc dịch chuyển.
Dễ thay thế: Khi bạc mòn chỉ cần thay bạc mới, không phải gia công lại toàn bộ thân khuôn.
Chi phí bảo trì thấp: Giảm đáng kể chi phí sửa chữa và thời gian dừng máy.
5. Ứng dụng của JBAM
Bạc JBAM được sử dụng rộng rãi trong:
- Khuôn dập kim loại.
- Khuôn nhựa.
- Đồ gá kiểm tra.
- Jig lắp ráp.
- Thiết bị tự động hóa.
- Máy chuyên dùng.
- Hệ thống định vị chính xác.
6. Câu hỏi thường gặp
a. Bạc JBAM khác JBA ở điểm nào?
Điểm khác biệt chính là dung sai ngoài. JBAM sử dụng m6, trong khi JBA sử dụng p6, vì vậy lực ép và điều kiện lắp đặt sẽ khác nhau.
b. Bạc JBAM có dùng cho khuôn nhựa không?
Có. JBAM phù hợp với cả khuôn nhựa, khuôn dập và các loại đồ gá cần dẫn hướng chốt định vị.
c. Khi nào nên thay bạc JBAM?
Nên thay khi lỗ dẫn hướng bị mòn, xuất hiện độ rơ hoặc không còn đảm bảo độ chính xác định vị.
d. Bạc JBAM có thể thay bằng JBAMN không?
Có thể nếu yêu cầu chống ăn mòn cao hơn, vì JBAMN được phủ niken hóa học. Tuy nhiên cần kiểm tra lại yêu cầu kỹ thuật của ứng dụng.
7. Vì sao nên mua JBAM tại Sun Việt?
Sun Việt cung cấp đầy đủ các model JBAM theo tiêu chuẩn MISUMI với nhiều kích thước từ nhỏ đến lớn, đáp ứng nhu cầu của ngành chế tạo khuôn và đồ gá.
Chúng tôi hỗ trợ:
- Tư vấn lựa chọn kích thước theo chốt định vị.
- Hỗ trợ đối chiếu mã tương đương.
- Sản phẩm chất lượng ổn định.
- Giao hàng nhanh trên toàn quốc.
- Hỗ trợ kỹ thuật trong quá trình lắp đặt.
