Bạc Dẫn Hướng JBAM2: Giải Pháp Định Vị Chính Xác Cho Khuôn Và Đồ Gá Cỡ Nhỏ

1. Bạc Dẫn Hướng JBAM2 Là Gì?

Bạc JBAM2 là bạc dẫn hướng dạng trụ thẳng, được sản xuất theo tiêu chuẩn MISUMI, sử dụng vật liệu thép dụng cụ SKS3 Equivalent với độ cứng sau nhiệt luyện đạt từ 60 HRC trở lên.

JBAM2 được thiết kế để làm việc cùng các chốt định vị hoặc trục dẫn hướng có đường kính Ø2 mm, đảm bảo:

• Độ chính xác lắp ghép cao.
• Khả năng chống mài mòn vượt trội.
• Độ đồng tâm ổn định.
• Tuổi thọ vận hành lâu dài.

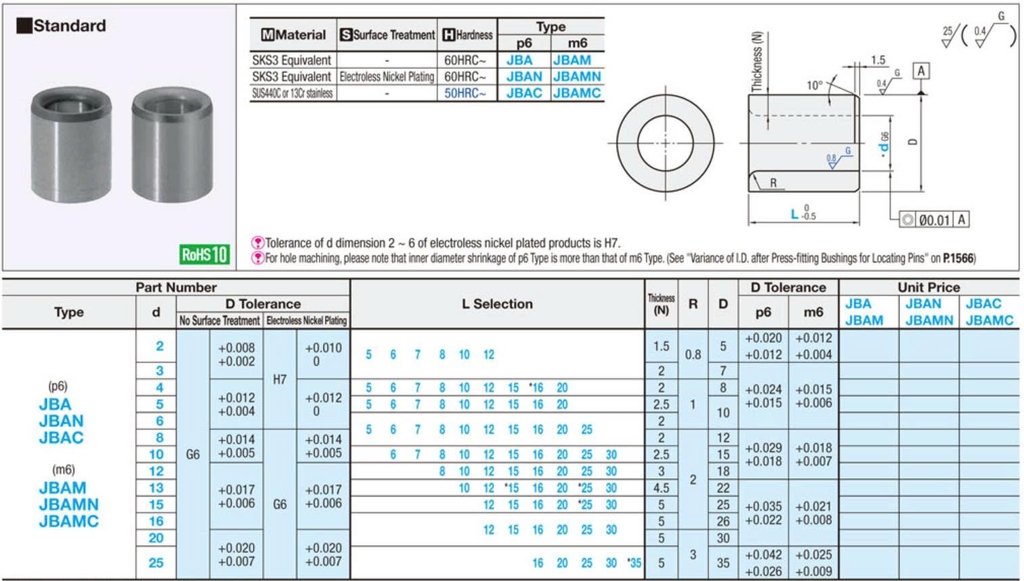

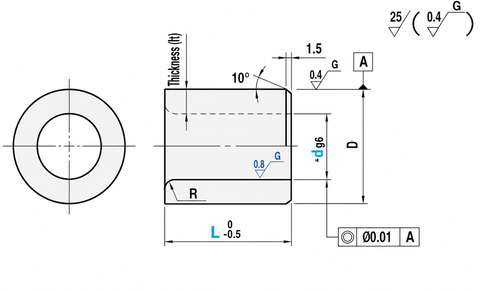

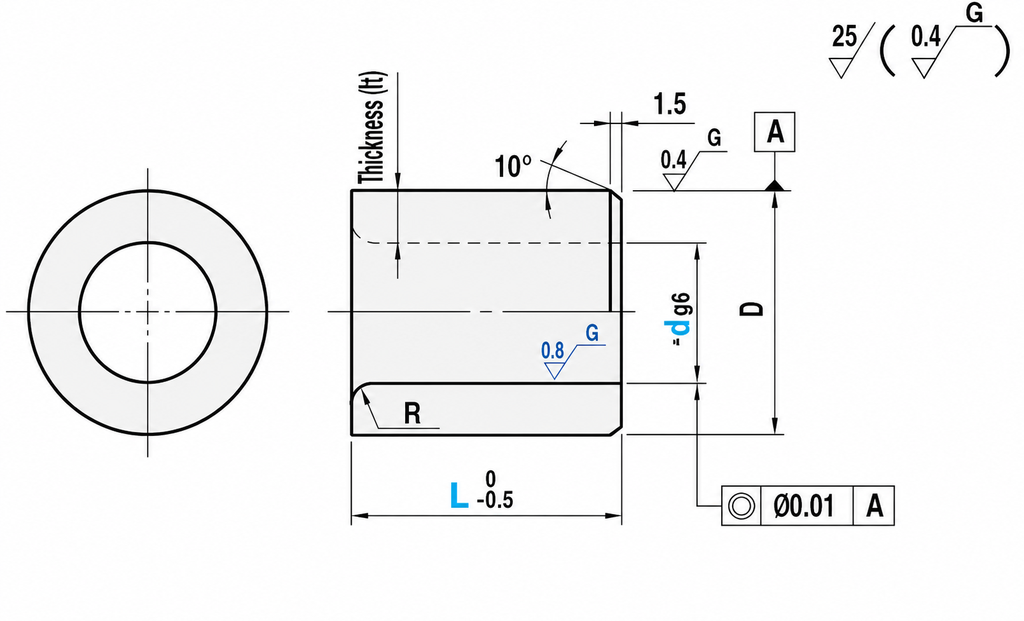

Bản vẽ và thông số bạc JBAM

2. Thông Số Kỹ Thuật Bạc Dẫn Hướng JBAM2

Mã sản phẩm: JBAM2

Đường kính trong (d): Ø 2mm

Đường kính ngoài (Dh4): Ø5mm

Chiều dài tiêu chuẩn (L): 5,6,7... mm

Vật liệu: SKS3 Equivalent

Độ cứng: HRC63 trở

Dung sai lắp ngoài: m6

3. Đặc Điểm Nổi Bật Của Bạc Dẫn Hướng JBAM2

• Độ Chính Xác Cao

Bạc JBAM2 được gia công với dung sai chặt chẽ, giúp:

• • Tăng độ đồng tâm.
  • Hạn chế sai số lắp ráp.
  • Đảm bảo khả năng định vị ổn định.

=> Điều này đặc biệt quan trọng trong các khuôn điện tử và đồ gá kiểm tra.

• Khả Năng Chống Mài Mòn Vượt Trội

Nhờ sử dụng thép SKS3 nhiệt luyện đạt độ cứng trên 60 HRC, bạc JBAM2 có khả năng:

• • Chống mài mòn hiệu quả.
  • Chịu tải lặp lại.
  • Duy trì độ chính xác trong thời gian dài.
• Thiết Kế Phù Hợp Cho Kích Thước Nhỏ

Bạc JBAM2 được sử dụng phổ biến trong:

• • Khuôn linh kiện điện tử.
  • Đồ gá chính xác.
  • Thiết bị tự động hóa mini.
  • Jig kiểm tra.

4.Vì Sao Nên Chọn JBAM2 Tiêu Chuẩn MISUMI?

Khi sử dụng bạc dẫn hướng JBAM2 theo tiêu chuẩn MISUMI, người dùng nhận được:

✔ Độ chính xác gia công cao.

✔ Khả năng chống mài mòn vượt trội.

✔ Tuổi thọ sử dụng lâu dài.

✔ Khả năng thay thế và đồng bộ dễ dàng.

✔ Chất lượng ổn định trong sản xuất hàng loạt.

5. Kết Luận

Bạc dẫn hướng JBAM2 là giải pháp dẫn hướng và định vị chính xác dành cho các hệ thống khuôn và thiết bị công nghiệp cỡ nhỏ. Với vật liệu SKS3 nhiệt luyện đạt độ cứng trên 60 HRC, JBAM2 mang lại khả năng chống mài mòn cao, độ chính xác ổn định và tuổi thọ vận hành lâu dài, đáp ứng tốt các yêu cầu khắt khe trong ngành khuôn mẫu và tự động hóa.
