Lò xo khuôn TM màu đỏ - cấp tải trung bình
Lò xo khuôn TM là dòng lò xo khuôn tải trung bình, được nhận biết bằng màu đỏ. Trong hệ thống cấp tải TF - TL - TM - TH - TB, TM nằm giữa TL tải nhẹ và TH tải nặng.
Vì vậy, TM thường được lựa chọn khi cơ cấu cần lực đàn hồi lớn hơn khả năng phù hợp của TL nhưng chưa cần sử dụng đến dòng TH hoặc TB có cấp tải cao hơn.
Đây cũng là điểm quan trọng khi lựa chọn lò xo khuôn: không nên chọn TM đơn giản vì “cần lò xo mạnh hơn”. Kỹ thuật viên vẫn phải đối chiếu kích thước lắp đặt, lượng nén và lực cần tạo ra tại hành trình làm việc.

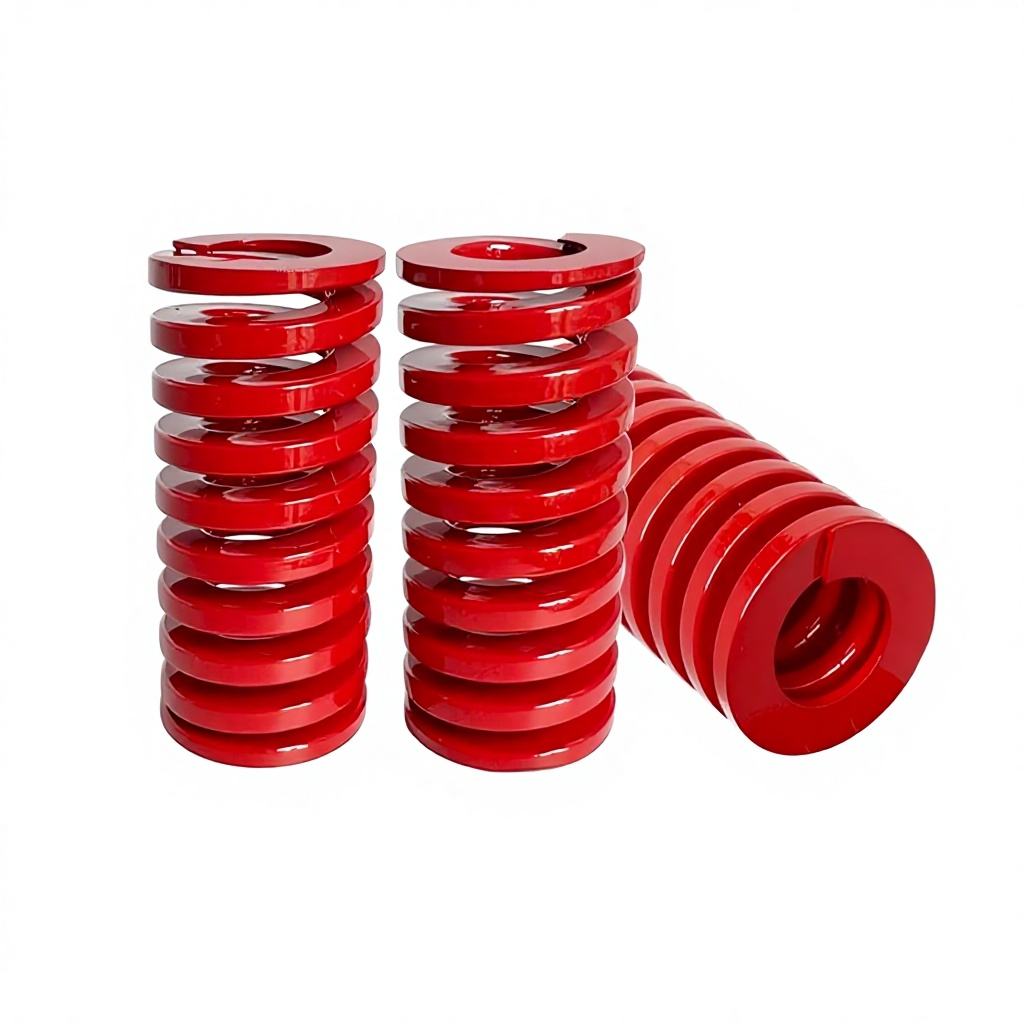

Lò xo khuôn TM màu đỏ
Tài liệu liên quan: Tiêu chuẩn JIS của lò xo khuôn
TM nằm ở đâu trong các cấp tải lò xo khuôn?
Nếu đang sử dụng hệ phân loại TF, TL, TM, TH và TB trên Linhkienkhuon247, có thể hiểu thứ tự cấp tải tăng dần như sau:
| Dòng | Màu nhận biết | Cấp tải |
|---|---|---|
| TF | Vàng | Cực nhẹ |
| TL | Xanh dương | Nhẹ |
| TM | Đỏ | Trung bình |
| TH | Xanh lá | Nặng |
| TB | Nâu | Siêu nặng |
Bảng trên giúp xác định vị trí tương đối của TM trong cùng hệ sản phẩm. Tuy nhiên, cấp tải không thay thế cho việc tính lực. Khi chọn mã cụ thể vẫn phải tra thông số của đường kính và chiều dài tương ứng.
Xem tổng quan tại: Lò xo khuôn là gì?
Khi nào nên chuyển từ TL sang TM?
Đây là tình huống thực tế quan trọng nhất khi lựa chọn dòng TM.
Nếu một cơ cấu đang dự kiến sử dụng lò xo TL nhưng lực tạo ra tại lượng nén cho phép không đáp ứng yêu cầu thiết kế, kỹ thuật viên có thể xem xét chuyển lên TM.
Việc chuyển cấp tải nên dựa trên các dấu hiệu kỹ thuật:
- TL không tạo đủ lực tại hành trình làm việc yêu cầu.
- Muốn đạt đủ lực nhưng TL phải làm việc với lượng nén không phù hợp.
- Cơ cấu yêu cầu lực hồi lớn hơn nhưng vẫn chưa cần đến cấp tải TH.
- Kích thước lắp đặt có thể lựa chọn được mã TM phù hợp.
Không nên giải quyết tình trạng thiếu lực bằng cách tiếp tục ép TL sâu hơn giới hạn làm việc. Trong trường hợp đó, lựa chọn đúng cấp tải thường hợp lý hơn.
Khi nào TM vẫn chưa đủ?
Chiều ngược lại cũng quan trọng. Nếu TM không tạo đủ lực tại lượng nén cho phép thì không nên cố tăng độ nén chỉ để đạt tải yêu cầu.
Khi đó cần đối chiếu với lò xo TH hoặc cấp tải cao hơn.
Có thể hình dung logic lựa chọn theo hướng: TL thiếu lực → kiểm tra TM → TM thiếu lực → kiểm tra TH. Mỗi lần chuyển cấp vẫn phải tính lại lực và kiểm tra kích thước lắp đặt.
Đừng chọn TM chỉ dựa vào màu đỏ
Màu đỏ giúp nhận biết nhanh dòng TM, nhưng màu sắc không cho biết một mã lò xo cụ thể sẽ tạo ra bao nhiêu lực.
Để chọn đúng lò xo TM cần xác định ít nhất:
- D: đường kính ngoài.
- d: đường kính trong.
- L: chiều dài tự do.
- F: lượng nén thực tế.
- Tải yêu cầu: lực cần tạo ra tại vị trí làm việc.
- Chu kỳ làm việc: yêu cầu tuổi thọ của cơ cấu.
Sau khi xác định các thông số trên mới tiến hành chọn đường kính, chiều dài và mã TM phù hợp.
Tra cứu thêm: Bảng tra lực lò xo khuôn

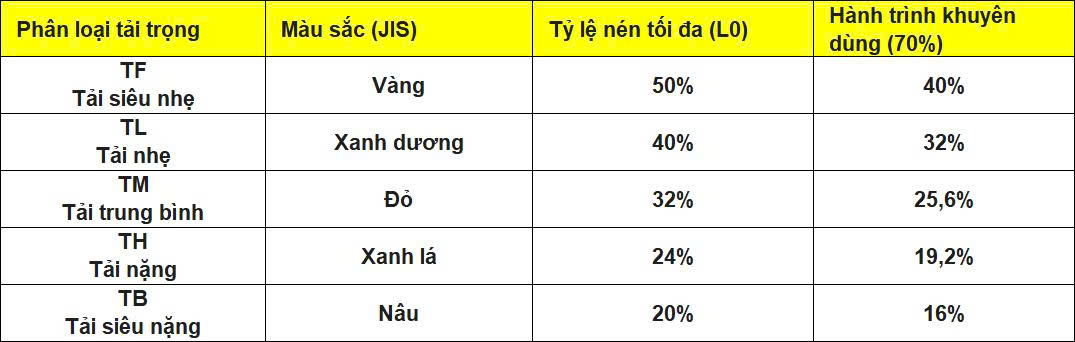

Bảng tham khảo độ nén của lò xo khuôn
Ví dụ logic chọn TL, TM hay TH
Giả sử vị trí lắp đã xác định được không gian dành cho lò xo và cơ cấu cần một lực hồi nhất định.
Kỹ thuật viên không nên bắt đầu bằng câu hỏi “dùng màu nào?”, mà nên thực hiện theo thứ tự:
- Xác định lực cần thiết của cơ cấu.
- Xác định hành trình và lượng nén thực tế.
- Xác định đường kính và chiều dài có thể lắp.
- Tra lực của TL tại lượng nén đó.
- Nếu TL không đủ lực, kiểm tra TM.
- Nếu TM vẫn không đủ, tiếp tục đối chiếu TH hoặc phương án phù hợp hơn.
Cách lựa chọn này giúp tránh hai trường hợp thường gặp: dùng lò xo cấp tải quá thấp rồi nén quá mức, hoặc chọn cấp tải quá cao trong khi cơ cấu không cần đến lực đó.
Ứng dụng của lò xo khuôn TM
Với đặc tính tải trung bình, lò xo TM có thể được sử dụng trong:
- Khuôn dập kim loại.
- Khuôn ép nhựa.
- Cơ cấu hồi vị trong khuôn.
- Cơ cấu đẩy và tấm ép.
- Đồ gá cơ khí.
- Các cơ cấu máy cần lực đàn hồi trung bình.
Ứng dụng thực tế phụ thuộc vào lực, lượng nén và kích thước của từng mã TM, vì vậy không nên xác định khả năng sử dụng chỉ dựa vào tên cấp tải.
Những lỗi thường gặp khi sử dụng lò xo TM
Chọn TM vì TL bị nén quá nhiều
Nếu TL đang làm việc không đúng giới hạn, trước tiên cần kiểm tra lại thiết kế và tải yêu cầu. Không nên mặc định rằng đổi sang TM sẽ tự động giải quyết mọi vấn đề.
Chọn đúng đường kính nhưng không kiểm tra lực
Đường kính và chiều dài phù hợp mới chỉ giải quyết điều kiện lắp đặt. Lực tại lượng nén thực tế vẫn phải được kiểm tra riêng.
Ép TM sâu hơn để tăng lực
Tăng lượng nén sẽ làm tăng lực nhưng đồng thời thay đổi điều kiện làm việc của lò xo. Không nên vượt giới hạn nén chỉ để đạt lực mong muốn.
Thay TL bằng TM mà không tính lại cơ cấu
TM có cấp tải cao hơn TL. Việc thay trực tiếp có thể làm lực tác động lên cơ cấu thay đổi, vì vậy cần tính lại trước khi thay thế.
Xem thêm: Những sai lầm thường gặp khi lắp đặt lò xo khuôn
TM và TH khác nhau ở điểm nào?
| Tiêu chí | TM | TH |
|---|---|---|
| Màu | Đỏ | Xanh lá |
| Cấp tải | Trung bình | Nặng |
| Quan hệ cấp tải | Thấp hơn TH | Cao hơn TM |
| Khi cân nhắc | TL không đáp ứng đủ lực | TM không đáp ứng đủ lực |
Bảng trên chỉ thể hiện quan hệ giữa hai cấp tải. Việc quyết định TM hay TH phải dựa vào lực thực tế cần thiết tại hành trình làm việc.
Khi nào cần kiểm tra hoặc thay lò xo TM?
Trong quá trình bảo trì khuôn, cần kiểm tra lò xo khi xuất hiện thay đổi về chiều dài, lực hồi, bề mặt hoặc hoạt động của cơ cấu. Không nên chỉ thay lò xo sau khi đã gãy hoàn toàn.
Xem hướng dẫn chi tiết: Khi nào cần thay lò xo khuôn?
