Công thức tính lực (F) lò xo khuôn
Bảng tra lực lò xo khuôn là gì?
Trong thiết kế và chế tạo khuôn dập, việc lựa chọn đúng lò xo khuôn đóng vai trò rất quan trọng nhằm đảm bảo lực ép ổn định, tăng tuổi thọ khuôn và hạn chế hư hỏng trong quá trình sản xuất.
Để lựa chọn được loại lò xo phù hợp, kỹ sư thường sử dụng bảng tra lực lò xo khuôn để xác định lực nén tương ứng với kích thước và hành trình làm việc của lò xo.

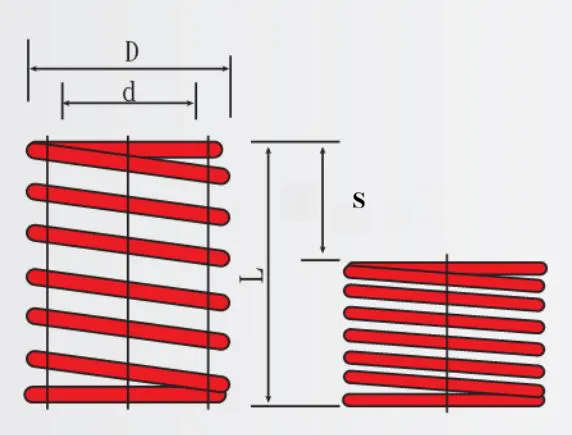

Bảng tra lực lò xo khuôn cung cấp các thông số quan trọng như:
- Đường kính ngoài (D)
- Đường kính trong (d)
- Chiều dài tự do (L)
- Hành trình nén tối đa (S)
- Lực tải tại các mức nén
Dựa vào các thông số này, người sử dụng có thể tính toán và lựa chọn loại lò xo phù hợp với từng ứng dụng cụ thể:
Công thức cơ bản
Trong đó:

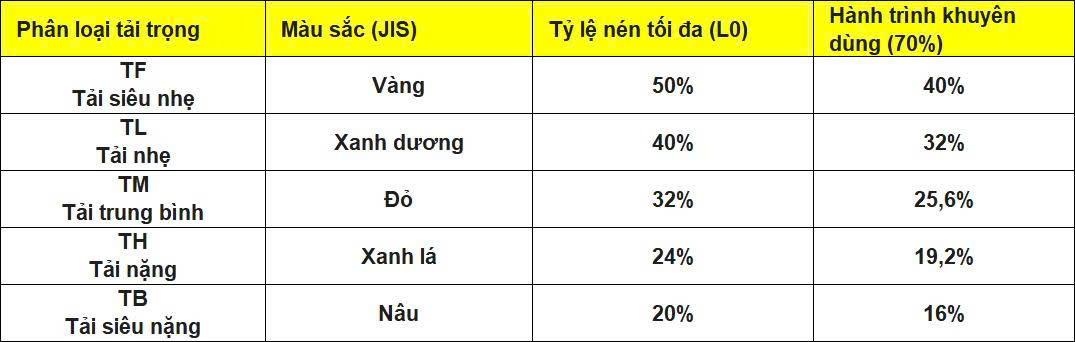

Ý nghĩa thông số của Lò xo khuôn
Ví dụ:
Lò xo có độ cứng K = 33.4 N/mm
Hành trình nén S = L*32% = 12.8 mm
=> F = 33.4 × 12.8 = 427.5 N
-> Bảng tra độ cứng (K) lò xo TF
-> Bảng tra độ cứng (K) lò xo TL
-> Bảng tra độ cứng (K) lò xo TM
-> Bảng tra độ cứng (K) lò xo TH

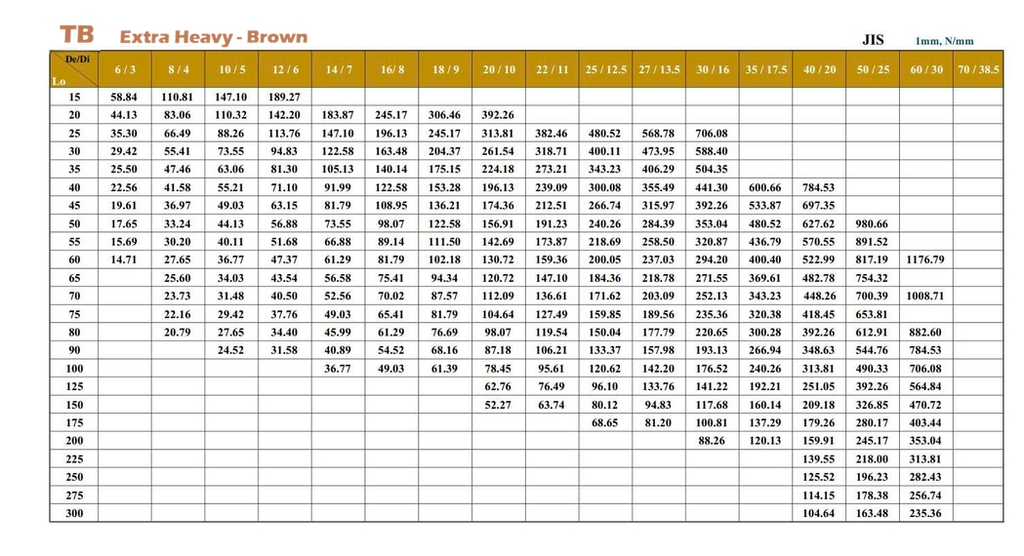

-> Bảng tra độ cứng (K) lò xo TB

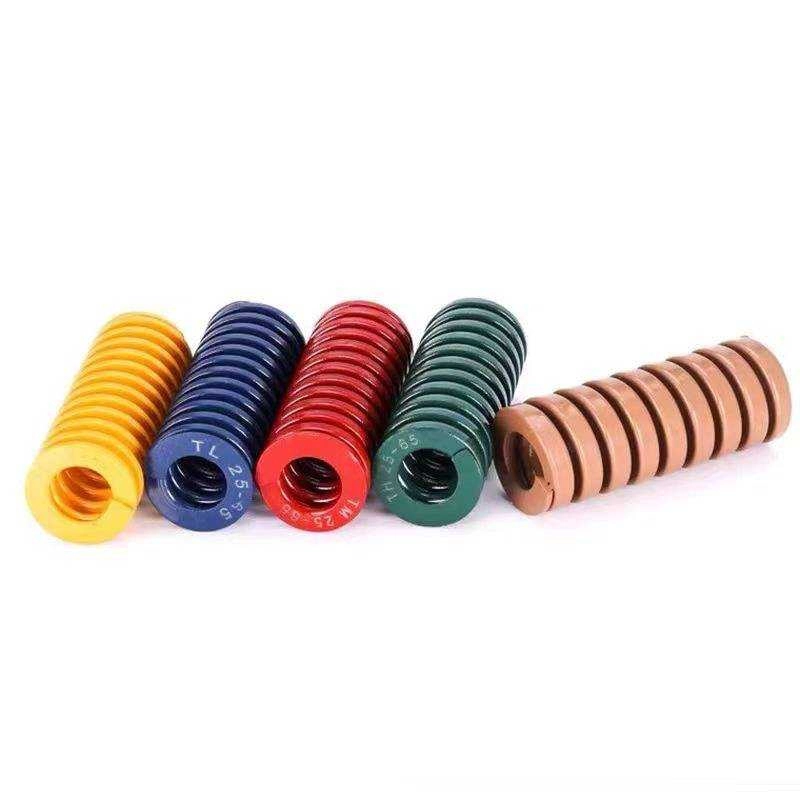

Cách chọn lò xo khuôn theo ứng dụng

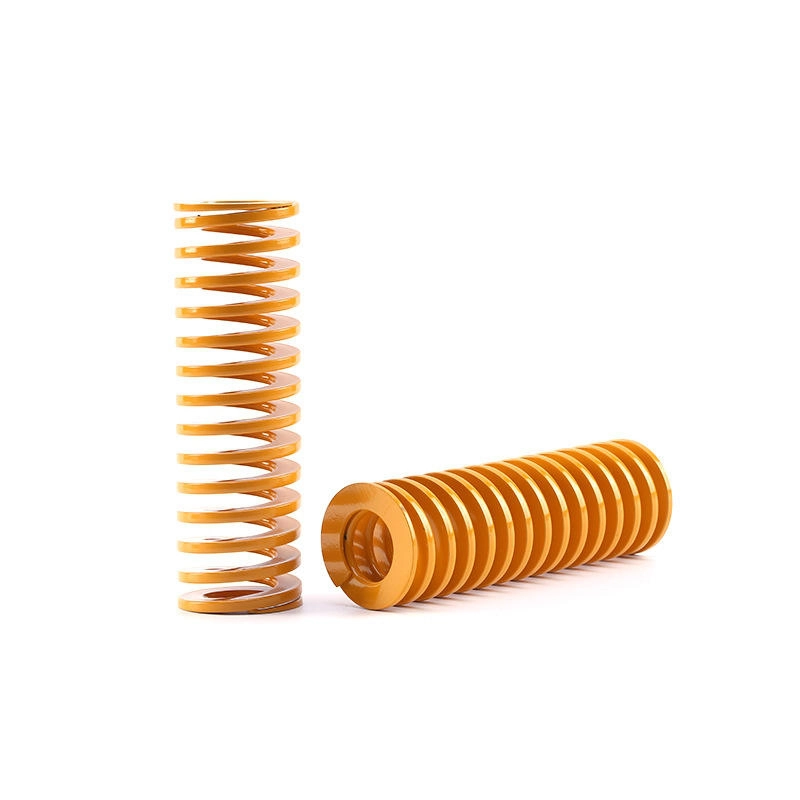

- Khuôn dập nhẹ: khuyến nghị TF (vàng), TL (xanh dương)
- Khuôn dập liên hoàn: khuyến nghị TL (xanh dương), TM ( Màu đỏ)
- Khuôn dập tải nặng: khuyến nghị TH (Xanh lá), TB ( màu Nâu)
