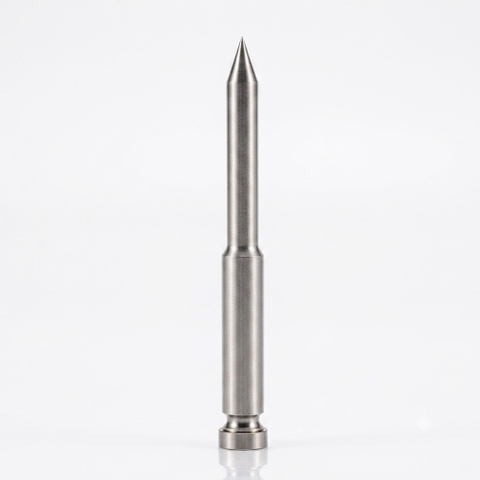

Chày Đột ATA | Punch Đầu Nhọn (Sharp Tip Punch) Cho Khuôn Dập Chính Xác
1.Chày đột ATA là gì? và ứng dụng của ATA
Chày đột ATA (Sharp Tip Punch) là dòng chày đột đầu nhọn được thiết kế với phần mũi côn có góc nhọn tiêu chuẩn, giúp định tâm chính xác trước khi đột hoặc tạo dấu mồi trên bề mặt vật liệu. Nhờ cấu tạo đặc biệt này, chày ATA giúp giảm hiện tượng lệch tâm khi dập và cải thiện độ chính xác của sản phẩm.
Chày đột bậc ATA được chế tạo từ thép tương đương SKD11, xử lý nhiệt đạt 60–63 HRC, khác với chày đột đầu bằng, chày ATA được sử dụng trong các công đoạn yêu cầu định vị chính xác trước khi cắt hoặc đột, đáp ứng yêu cầu về độ cứng, khả năng chống mài mòn và tuổi thọ trong các bộ khuôn dập chính xác.
Một số ứng dụng phổ biến gồm:
- Khuôn dập liên hoàn.
- Khuôn tạo dấu định vị.
- Khuôn đột lỗ nhỏ.
- Khuôn dập linh kiện điện tử.
- Khuôn sản xuất linh kiện ô tô.
- Khuôn chế tạo chi tiết cơ khí chính xác.
=> Đầu nhọn giúp mũi chày tiếp xúc với vật liệu trước, giảm nguy cơ trượt và tăng độ chính xác khi làm việc.

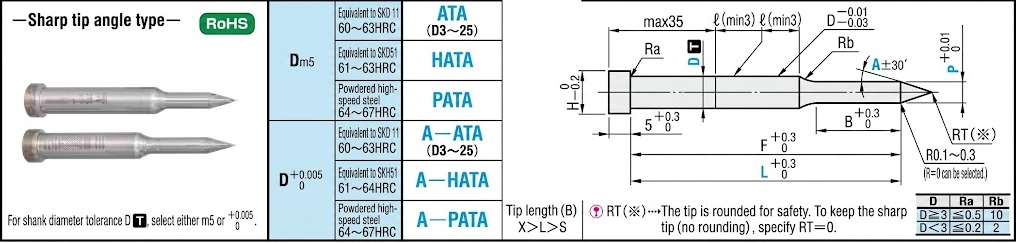

Thông số của chày đột ATA
2. Thông số kỹ thuật của chày đột ATA
| Thông số | Giá trị |
|---|---|
| Model | ATA |
|
Loại |
Chày đột đầu nhọn (Sharp Tip Punch) |
| Vật liệu | Thép tương đương SKD11 |
| Độ cứng | 60–63 HRC |
| Kiểu đầu | Đầu côn nhọn |
| Đường kính thân | D3 – D25 |
| Góc đầu chày | Theo tiêu chuẩn MISUMI |
| Tiêu chuẩn | MISUMI |
| Ứng dụng | Định tâm, tạo dấu mồi, khuôn dập chính xác |
3. Ưu điểm của chày đột ATA
- Định tâm chính xác
Đầu côn nhọn giúp xác định đúng vị trí cần gia công trước khi lực dập tác động hoàn toàn lên vật liệu.
- Giảm hiện tượng lệch lỗ đột
Trong các khuôn có bước đột nhỏ hoặc yêu cầu dung sai chặt, ATA giúp giảm sai số và nâng cao chất lượng thành phẩm.
- Chống mài mòn tốt
Vật liệu tương đương SKD11 cùng độ cứng 60–63 HRC giúp tăng khả năng chống mài mòn và kéo dài tuổi thọ.
- Gia công ổn định
Phần thân chày được mài chính xác, đảm bảo độ đồng tâm và khả năng làm việc ổn định trong thời gian dài.
4. Khi nào nên chọn và không nên chọn chày đột ATA?
Chày đột ATA là lựa chọn phù hợp khi nhà máy cần đến các tiêu chí sau:
- Cần định tâm trước khi đột.
- Gia công lỗ nhỏ với dung sai chặt.
- Sản xuất linh kiện điện tử.
- Khuôn yêu cầu độ chính xác cao.
- Muốn giảm hiện tượng lệch tâm khi dập.
Nhà máy không nên sử dụng ATA nếu:
- Chỉ cần đột lỗ thông thường.
- Gia công vật liệu quá dày không cần mũi định tâm.
- Yêu cầu đầu đột phẳng để tạo bề mặt cắt đồng đều.
=> Trong các trường hợp này, SPC hoặc SHC sẽ là lựa chọn phù hợp hơn.
=> Tìm hiểu thêm tại:
5. So sánh giữa chày ATA và SHC
| Tiêu chí | ATA | SHC |
|---|---|---|
| Kiểu đầu | Đầu nhọn | Đầu bằng |
| Chức năng | Định tâm, tạo dấu mồi | Đột lỗ thông thường |
| Vật liệu | SKD11 | SKH51 |
| Độ cứng | 60–63 HRC | 61–64 HRC |
| Ứng dụng | Khuôn chính xác | Khuôn sản xuất hàng loạt |
6. (FAQ)
-
Chày đột ATA dùng để làm gì?
Chày ATA được sử dụng để định tâm, tạo dấu mồi hoặc đột các lỗ yêu cầu độ chính xác cao trong khuôn dập.
-
ATA được làm từ vật liệu gì?
Chày đột ATA sử dụng vật liệu tương đương SKD11, xử lý nhiệt đạt 60–63 HRC, có khả năng chống mài mòn tốt.
- Khi nào nên chọn ATA thay vì SHC?
Nếu cần định vị chính xác trước khi đột hoặc gia công các lỗ nhỏ có dung sai chặt, ATA sẽ là lựa chọn phù hợp hơn.
- Có thể đặt kích thước theo yêu cầu không?
Sun Việt nhận cung cấp chày đột ATA theo chiều dài hoặc bản vẽ kỹ thuật.
