Chày Đột Khuôn Dập | Punch Tiêu Chuẩn JIS, Độ Chính Xác Cao
1. Chày đột là gì?
Chày đột (Punch) là linh kiện quan trọng trong khuôn dập kim loại, có nhiệm vụ tác động lực lên vật liệu để thực hiện các nguyên công như đột lỗ, cắt, tạo hình, uốn hoặc dập nổi. Chày đột làm việc kết hợp với cối đột (Die) để tạo ra sản phẩm có kích thước và hình dạng chính xác.
Hiện nay, chày đột được sản xuất theo nhiều tiêu chuẩn như JIS, DIN và MISUMI, với đa dạng kiểu đầu và kích thước nhằm đáp ứng các yêu cầu gia công khác nhau trong ngành cơ khí chính xác.
Có nhiều kiểu đầu khác nhau như:
- Chày đầu bằng (Flat Punch)
- Chày đầu côn (Taper Punch)
- Chày đầu bi (Ball Punch)
- Chày đầu bán cầu
- Chày định hình (Form Punch)
- Chày đặc biệt theo bản vẽ

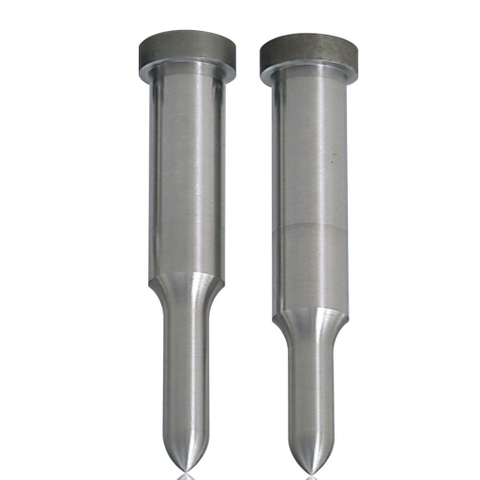

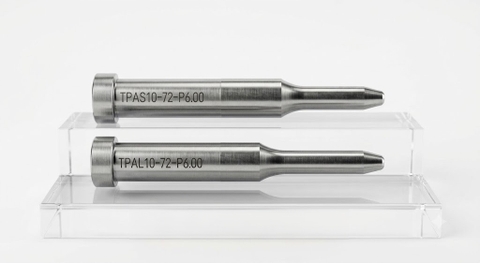

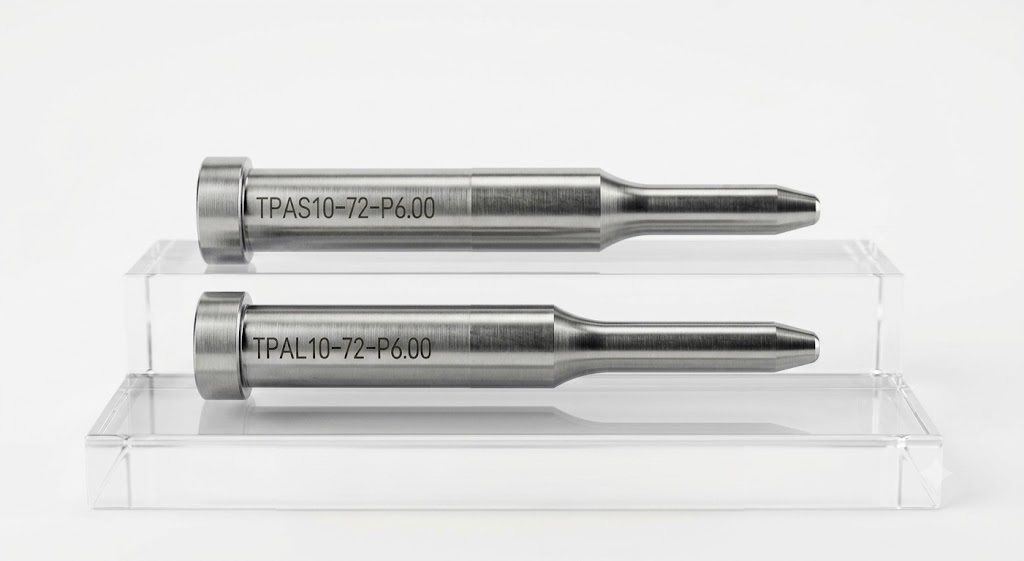

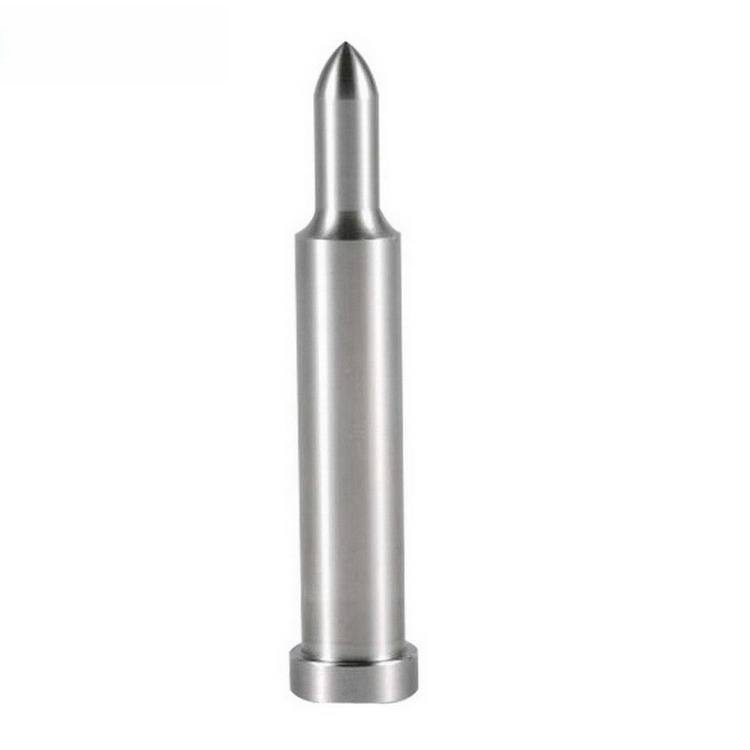

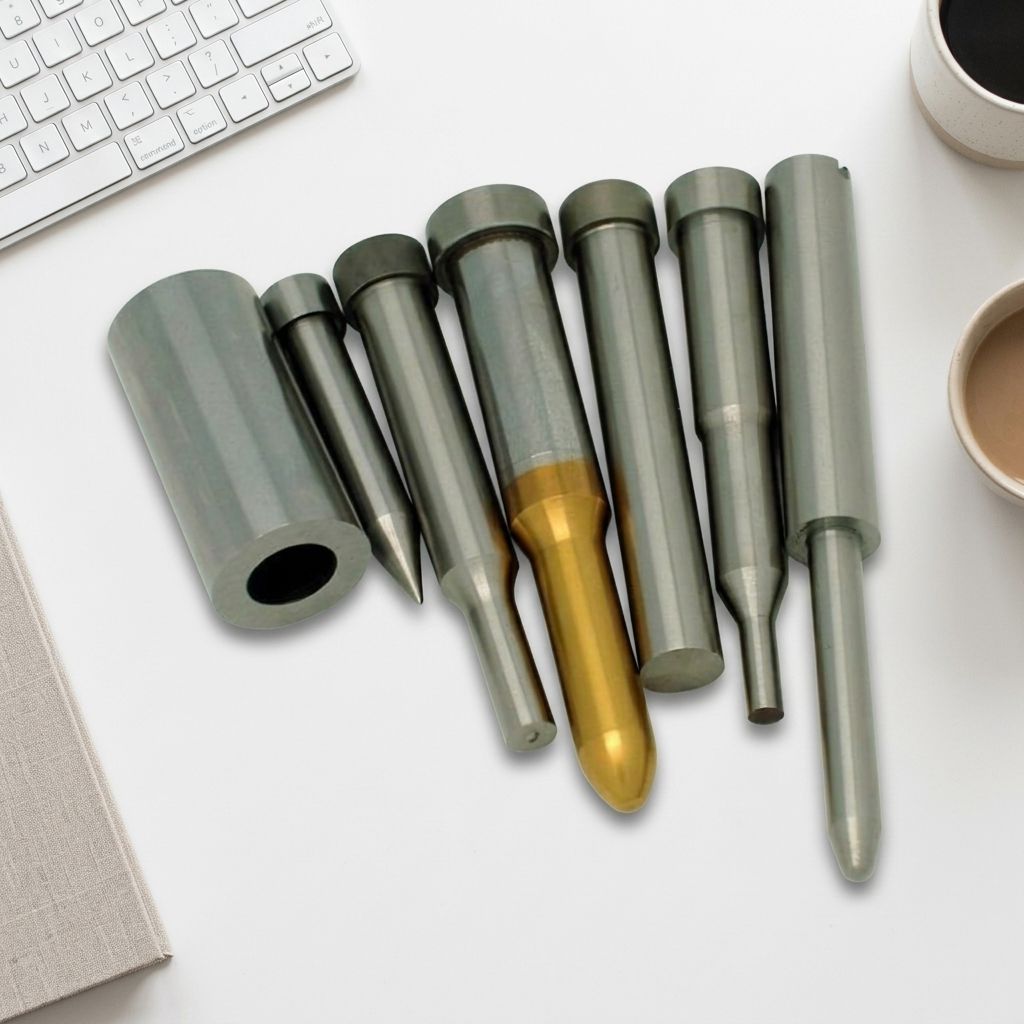

Các mẫu chày đột
2. Đặc điểm và ưu điểm của chày đột
Gia công chính xác cao
Chày đột được gia công với độ chính xác cao, đảm bảo khe hở hợp lý giữa chày và cối, giúp đường cắt sắc nét và ổn định.
Vật liệu chịu mài mòn tốt
Sản phẩm thường được chế tạo từ các loại thép dụng cụ như SKD11, SKH51, ASP23 hoặc hợp kim cứng (Carbide), có khả năng chịu va đập và chống mài mòn vượt trội.
Độ cứng cao
Sau khi xử lý nhiệt, chày đột đạt độ cứng từ 58 đến 64 HRC (tùy vật liệu), phù hợp với môi trường làm việc có tải trọng lớn và tần suất cao.
Tuổi thọ dài
Nhờ sử dụng vật liệu chất lượng cao và công nghệ gia công chính xác, chày đột có tuổi thọ cao, giảm chi phí bảo trì và thay thế.

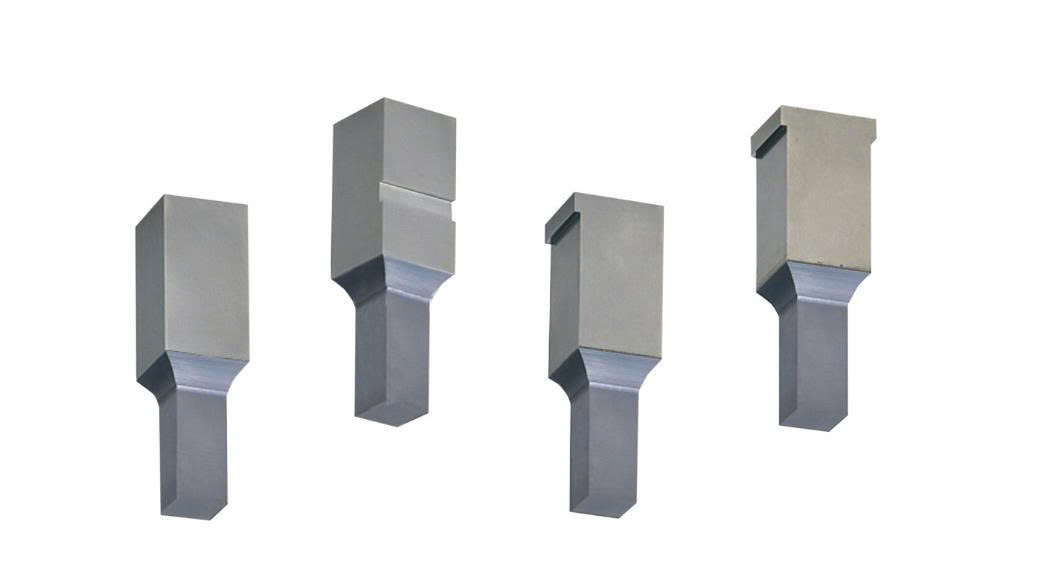

3. Các loại chày đột phổ biến
Tùy theo vật liệu và ứng dụng, chày đột được chia thành nhiều loại khác nhau.

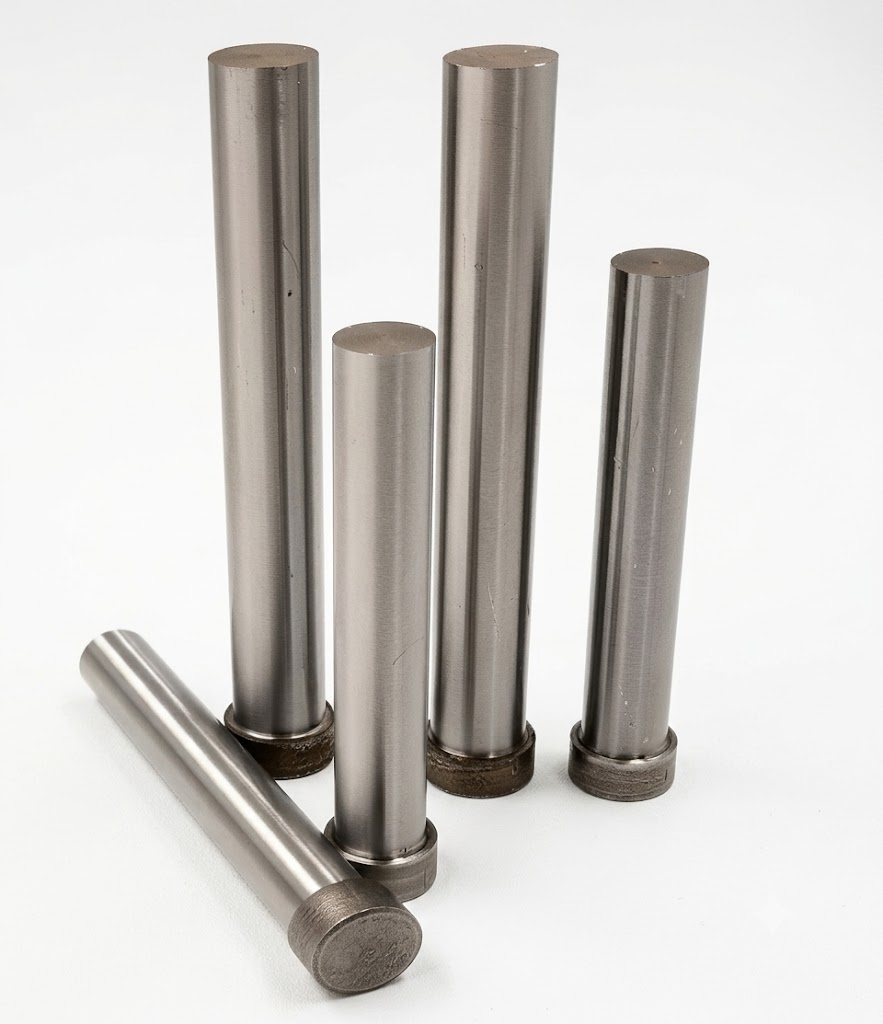

Được chế tạo từ thép SKD11, độ cứng khoảng 60~63 HRC, phù hợp với các ứng dụng dập thông thường và có chi phí hợp lý.

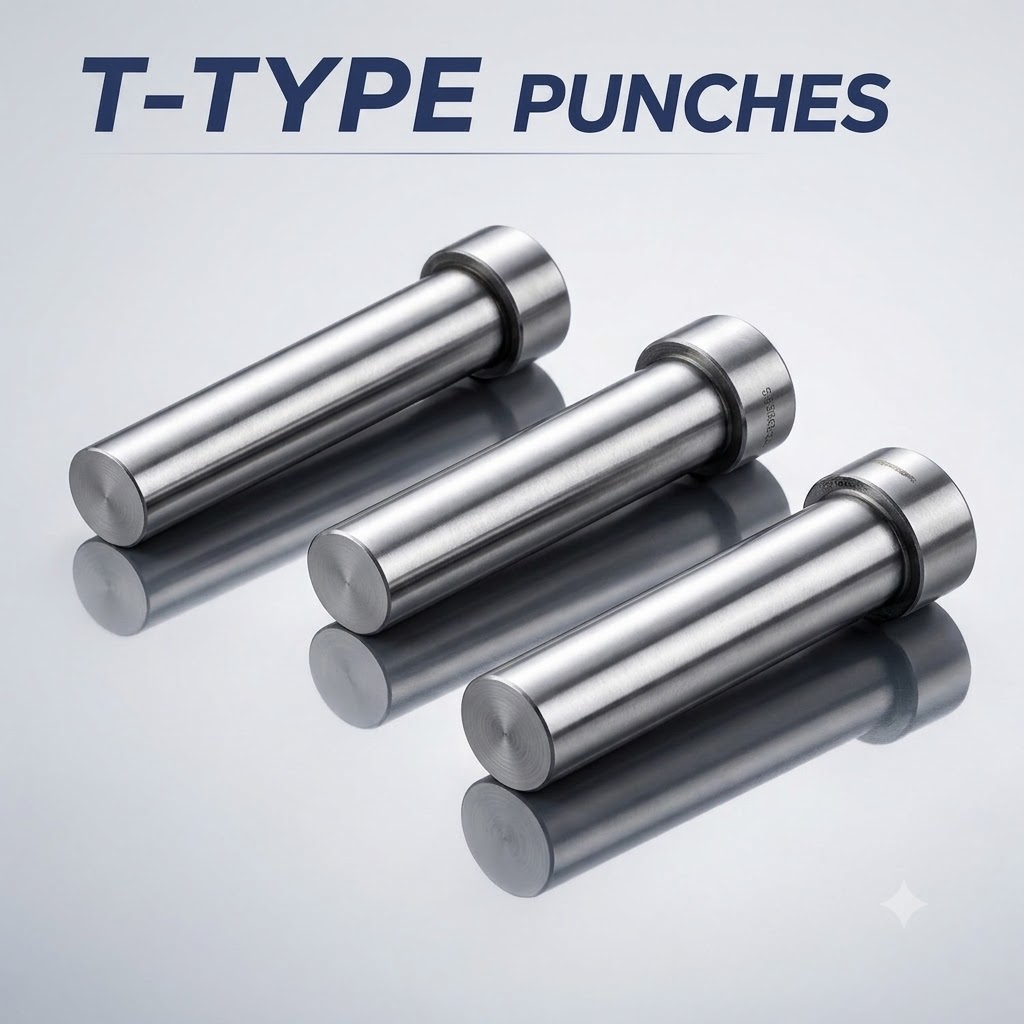

Sử dụng vật liệu SKH51, độ cứng 61~64 HRC, có khả năng chống mài mòn và chịu nhiệt tốt hơn, phù hợp với khuôn dập tốc độ cao.

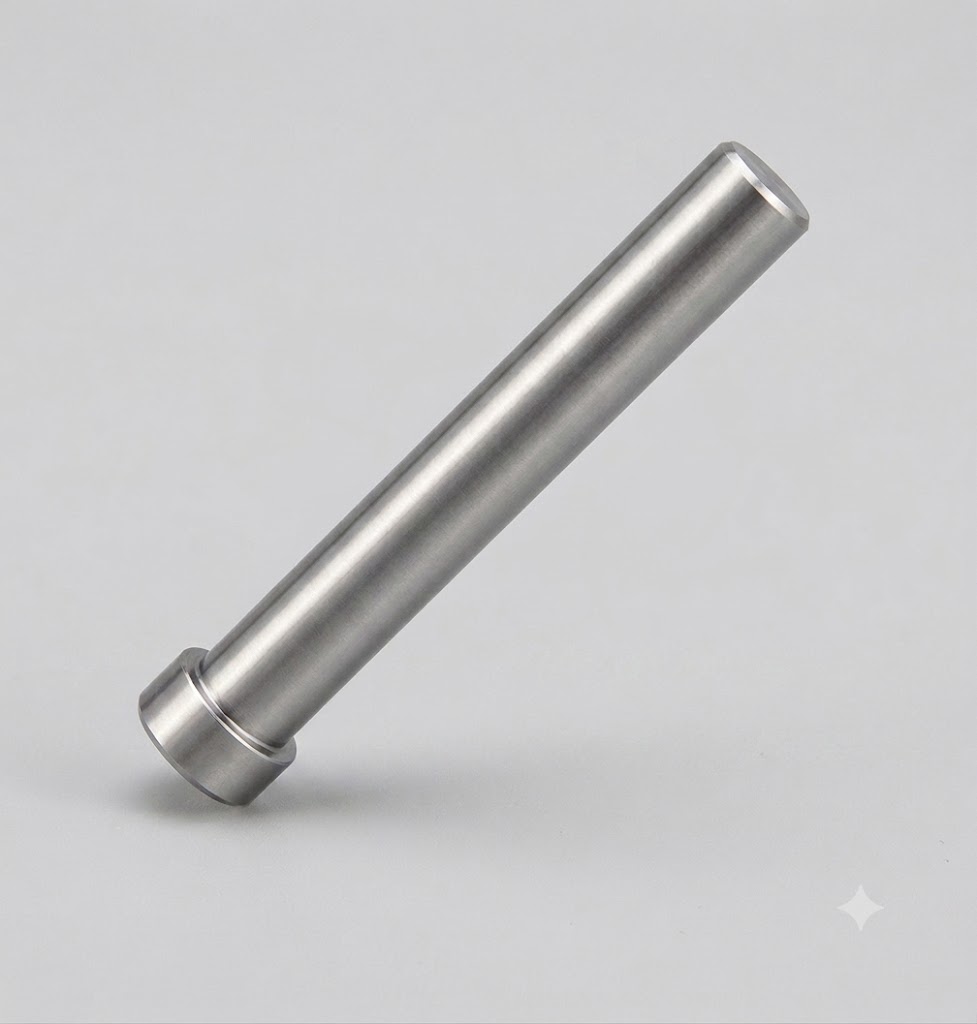

Được sản xuất từ thép gió luyện kim bột (Powder High Speed Steel) với độ cứng lên tới 64~67 HRC, mang lại tuổi thọ rất cao và khả năng làm việc trong điều kiện tải nặng.
- Chày đột Lapping
Các dòng L-SPC, L-SHC và L-PHC được mài bóng phần làm việc giúp:
-
- Tăng độ chính xác.
- Giảm ma sát.
- Hạn chế ba via.
- Kéo dài tuổi thọ.

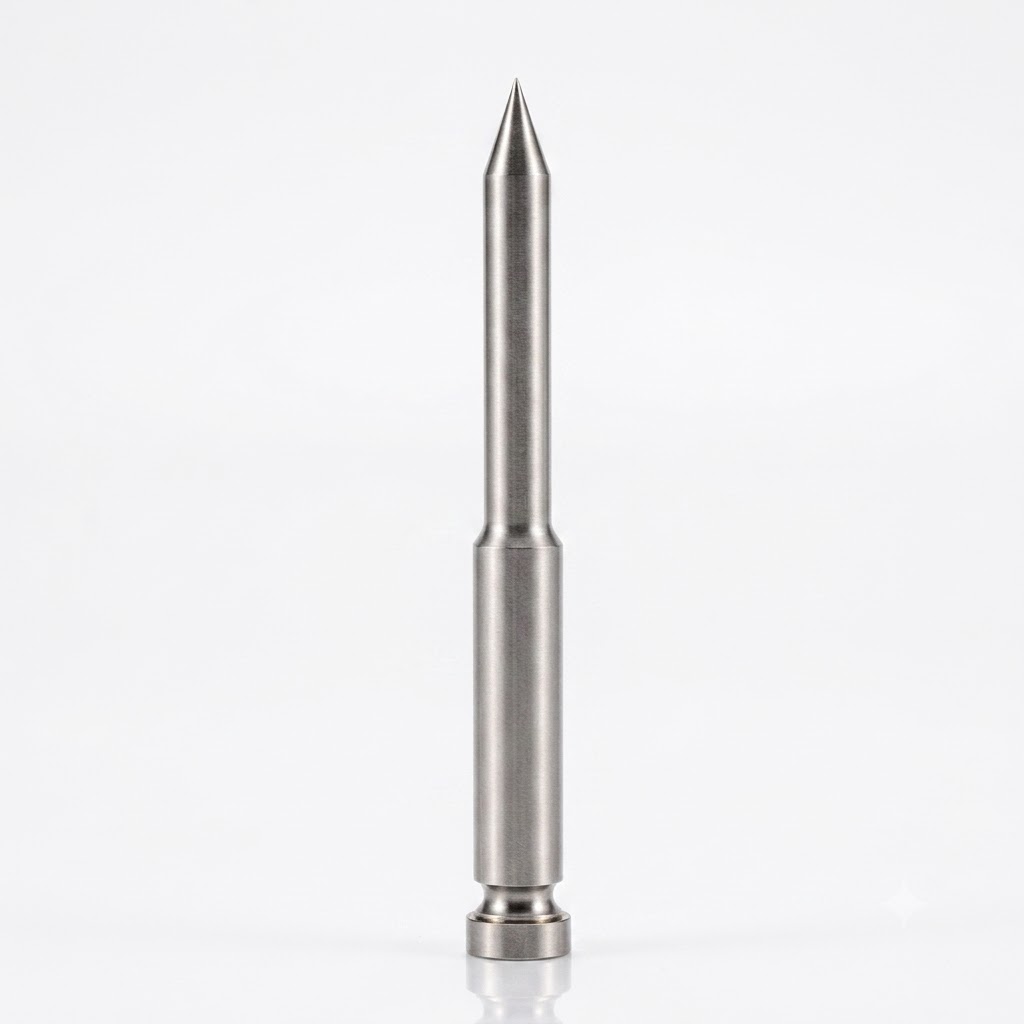

=> Xem thêm tại: Chày đột bậc ATA
4. Thông số kỹ thuật của chày đột
| Thuộc tính | Thông số |
|---|---|
| Tên sản phẩm | Chày đột |
| Tên tiếng Anh | Punch |
| Tiêu chuẩn | JIS, DIN, MISUMI hoặc tương đương |
| Vật liệu | SKD11, SKH51, ASP23, Carbide... |
| Độ cứng | 58–64 HRC (tùy vật liệu) |
| Ứng dụng | Đột, cắt, tạo hình kim loại |
Lưu ý: Thông số vật liệu, độ cứng và kích thước sẽ thay đổi theo từng dòng chày đột và nhà sản xuất.
5. Ứng dụng của chày đột
Chày đột được sử dụng trong:
- Khuôn dập liên hoàn (Progressive Die)
- Khuôn dập đơn
- Khuôn cắt
- Khuôn tạo hình
- Gia công linh kiện điện tử
- Gia công ô tô, xe máy
- Gia công thiết bị gia dụng
- Sản xuất chi tiết cơ khí chính xác
6. Câu hỏi thường gặp (FAQ)
Chày đột dùng để làm gì?
Chày đột được sử dụng để đột lỗ, cắt hoặc tạo hình vật liệu kim loại trong khuôn dập.
Chày đột SKD11 và SKH51 khác nhau như thế nào?
-
- SKD11 có khả năng chống mài mòn tốt, phù hợp với vật liệu thông thường.
- SKH51 có độ cứng nóng và khả năng chịu tải cao hơn, thích hợp cho sản xuất tốc độ cao.
Khi nào cần thay chày đột?
Nên thay khi đầu chày bị mòn, sứt mẻ hoặc không còn đảm bảo kích thước chính xác của lỗ đột.
7. Linhkienkhuon247 cung cấp chày đột chất lượng cao
Linhkienkhuon247 chuyên cung cấp các loại chày đột tiêu chuẩn JIS với đầy đủ kích thước và kiểu đầu, đáp ứng nhu cầu của các nhà máy gia công cơ khí và chế tạo khuôn dập.
Cam kết
- Đúng tiêu chuẩn JIS.
- Đa dạng vật liệu và kiểu đầu.
- Độ chính xác cao.
- Chất lượng ổn định.
- Giao hàng nhanh toàn quốc.
- Hỗ trợ lựa chọn theo bản vẽ kỹ thuật.
