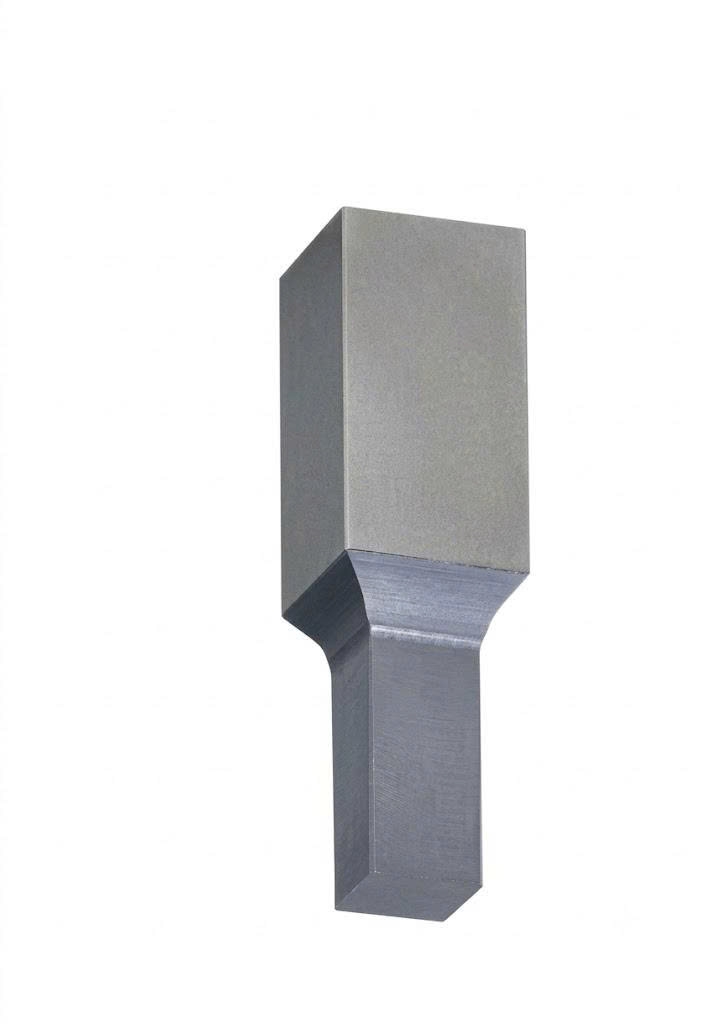

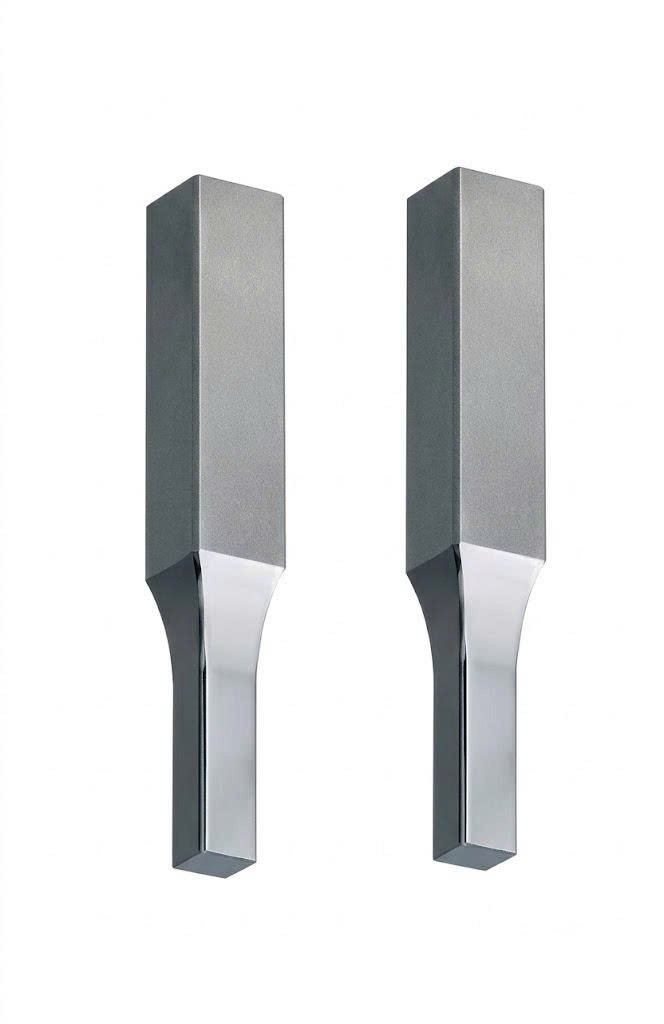

1. Tổng quan về chày đột HP

Chày đột HP là chày đột định hình sử dụng trong khuôn dập, có phần đầu làm việc được gia công theo kích thước P × W. Theo catalogue, HP sử dụng vật liệu tương đương SKH51 và có các lựa chọn hình dạng đầu chày D, R, E và G.

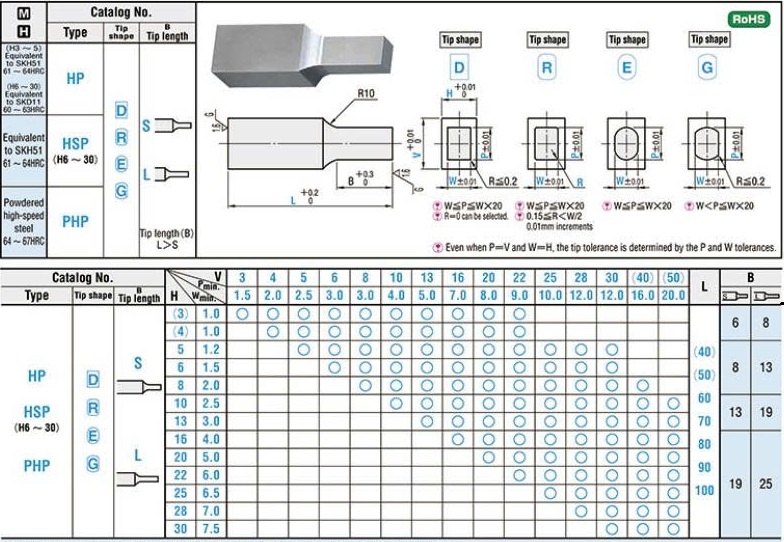

Chày HP gồm phần đầu chày, thân trụ và phần tip làm việc. Trên bản vẽ catalogue, các kích thước chính cần quan tâm gồm:

H: kích thước thân chày.
P, W: kích thước xác định phần đầu làm việc.
L: tổng chiều dài chày.
B: chiều dài phần tip.

-> Phần chuyển tiếp giữa thân và tip được thiết kế với bán kính R10 theo bản vẽ catalogue.

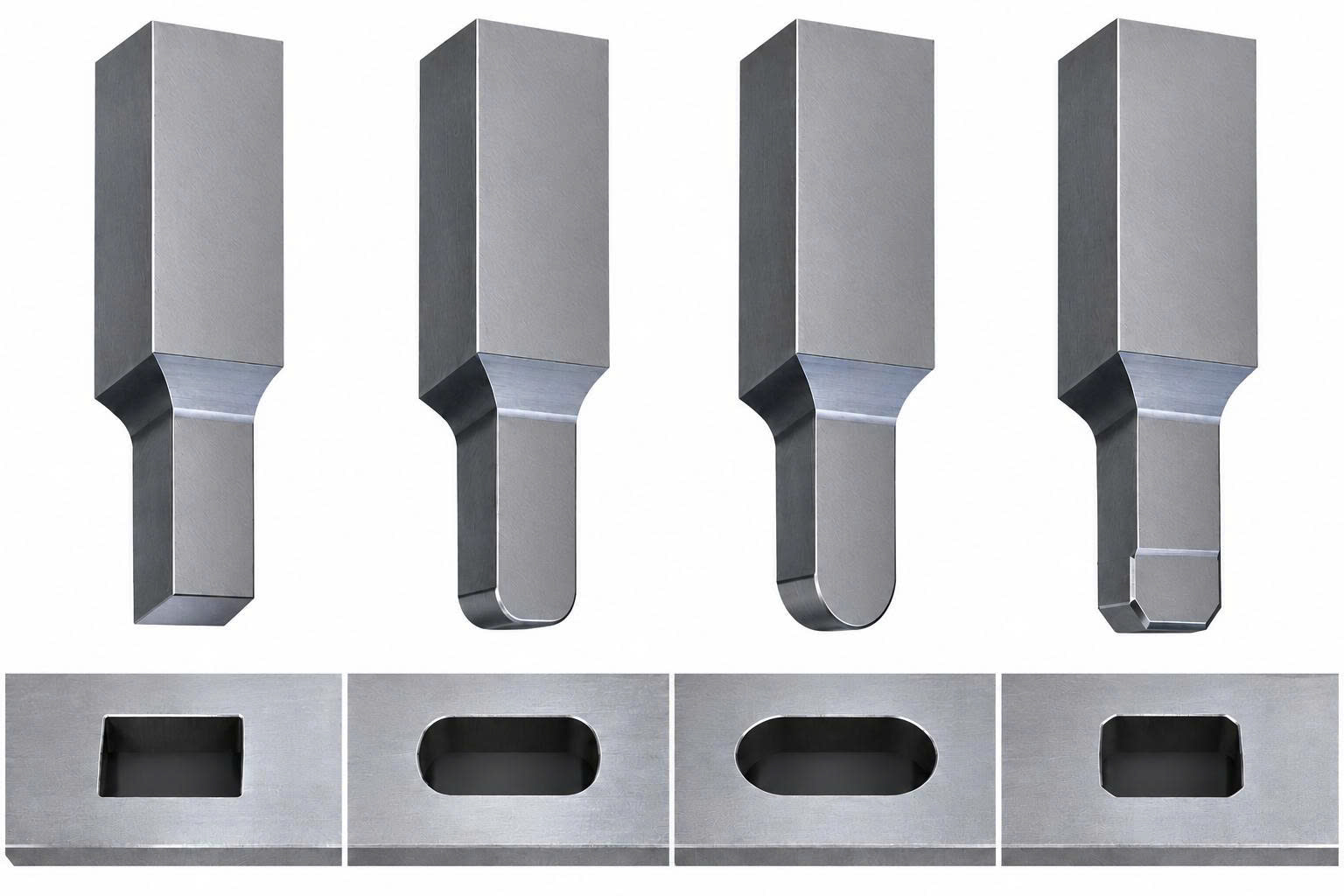

Chày HP được sử dụng làm chi tiết làm việc trong khuôn dập để tạo lỗ hoặc biên dạng tương ứng với hình dạng phần tip. Các dạng D, R, E và G cho phép lựa chọn đầu làm việc theo hình dạng yêu cầu trên sản phẩm.

Khi thiết kế hoặc thay thế chày, kích thước phần tip phải được lựa chọn đồng bộ với kết cấu khuôn và biên dạng cần gia công.

2. Thông số kỹ thuật chày đột HP

Model	HP
Loại sản phẩm	Chày đột định hình
Vật liệu	Tương đương SKH51 theo catalogue
Hình dạng tip	D / R / E / G
Kích thước thân H	3 / 4 / 5 mm theo bảng lựa chọn HP
Tip length	S hoặc L
Thông số lựa chọn chính	H, P, W, L, B và hình dạng tip

Lưu ý: không phải mọi tổ hợp H, P, W và L đều có thể đặt hàng. Khi chọn chày HP cần đối chiếu ma trận kích thước trong catalogue theo đúng cấu hình yêu cầu.

Thông số kỹ thuật của chày HP

3. So sánh chày HP, HSP và PHP

Series	Vật liệu theo catalogue	Phạm vi H thể hiện
HP	Tương đương SKH51	H = 3–5
HSP	Tương đương SKH51	H = 6–30
PHP	Powdered high-speed steel	H = 6–30

-> Như vậy, HP và HSP đều được catalogue ghi là vật liệu tương đương SKH51, nhưng khác phạm vi kích thước H trong bảng lựa chọn. PHP sử dụng powdered high-speed steel.

Không nên coi HP, HSP và PHP là ba mã có thể thay thế trực tiếp cho nhau chỉ dựa trên hình dạng bên ngoài. Cần kiểm tra vật liệu, kích thước và tổ hợp đặt hàng của từng series.
