Chày Đột TPA – Punch Đầu Côn Tiêu Chuẩn MISUMI
1. Giới thiệu chày đột TPA
TPA là dòng chày đột đầu côn (Tapered Tip Type Punch) theo tiêu chuẩn MISUMI, được thiết kế để gia công các lỗ đột có kích thước nhỏ, yêu cầu độ chính xác cao và giảm lực cắt trong quá trình dập.
Đầu chày được gia công dạng hình côn, giúp vật liệu được cắt từng phần thay vì chịu toàn bộ lực cắt cùng lúc. Nhờ đó lực đột giảm đáng kể, hạn chế rung động, giảm tải cho khuôn và kéo dài tuổi thọ của chày đột cũng như cối đột.
Chày TPA được sử dụng phổ biến trong khuôn dập nguội, khuôn liên hoàn, khuôn dập tốc độ cao và các dây chuyền sản xuất linh kiện cơ khí chính xác.
Cấu tạo của chày đột TPA
a. Phần đầu đột dạng côn
Đầu làm việc được mài theo góc côn tiêu chuẩn, giúp giảm diện tích tiếp xúc ban đầu giữa chày và vật liệu.
- Giảm lực đột.
- Giảm tải trọng lên máy dập.
- Giảm rung động.
- Tăng tuổi thọ khuôn.
b. Thân chày
Thân chày được gia công chính xác với dung sai m5, đảm bảo lắp ghép chính xác với bạc dẫn hướng và đế chày.
c. Vai chày
Vai chày giúp định vị chiều sâu lắp đặt và chịu lực trong quá trình làm việc.
d. Đuôi chày
Đầu đuôi được gia công chính xác giúp lắp với tấm giữ chày và đảm bảo khả năng làm việc ổn định trong thời gian dài.

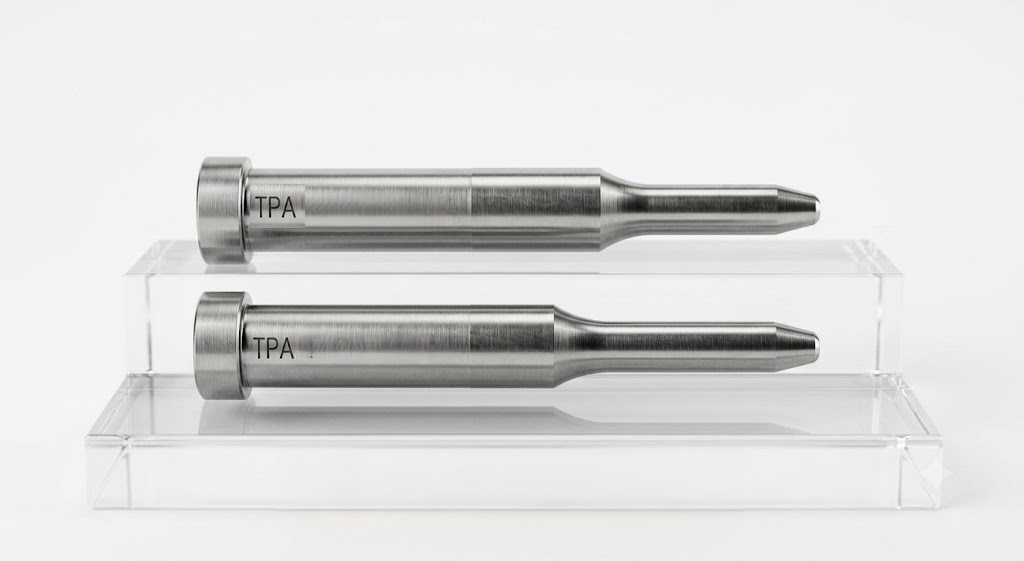

Chày đột TPA
2. Thông số kỹ thuật chày đột TPA
| Thông số | Giá trị |
|---|---|
| Model | TPA |
| Tiêu chuẩn | MISUMI |
| Loại | Tapered Tip Punch |
| Kiểu đầu | Đầu côn |
| Đường kính D | Ø3 ~ Ø25 mm |
| Độ cứng | 60 ~ 63 HRC |
| Vật liệu | Tương đương SKD11 |
| Dung sai thân | m5 |
| Ứng dụng | Khuôn dập nguội, khuôn liên hoàn, khuôn tốc độ cao |
Một số chày TPA phổ biến như:

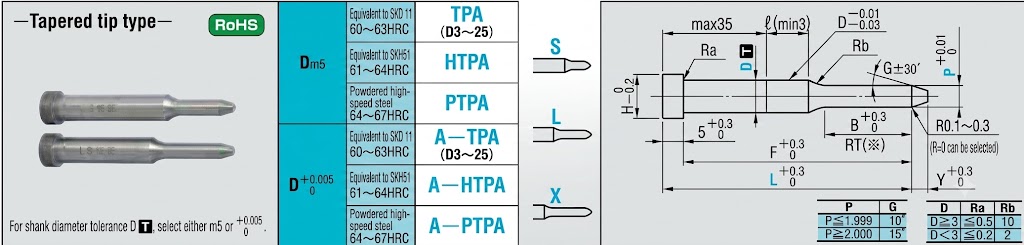

Thông số kỹ thuật chày TPA
3. Ưu điểm của chày đột TPA
- Giảm lực đột: Đầu côn giúp quá trình cắt diễn ra tuần tự, giảm đáng kể lực tác động lên máy dập.
- Tăng tuổi thọ khuôn: Lực cắt nhỏ hơn giúp giảm tải lên chày, cối và hệ thống dẫn hướng.
- Giảm tiếng ồn khi dập: Nhờ lực tác động giảm, quá trình đột diễn ra êm hơn so với chày đầu phẳng.
- Độ chính xác cao: Gia công theo tiêu chuẩn MISUMI giúp đảm bảo độ đồng tâm và độ chính xác trong quá trình làm việc.
- Dễ thay thế: Chày TPA có nhiều kích thước tiêu chuẩn, thuận tiện cho việc bảo trì và thay thế.
4. Ứng dụng của chày đột TPA
- Khuôn dập liên hoàn.
- Khuôn dập nguội.
- Khuôn sản xuất linh kiện điện tử.
- Khuôn ô tô.
- Khuôn gia công thép tấm.
- Khuôn dập inox.
- Khuôn tốc độ cao.
- Thiết bị cơ khí chính xác.
5. Câu hỏi thường gặp (FAQ)
- TPA là chày đột gì?
TPA là chày đột đầu côn (Tapered Tip Punch) theo tiêu chuẩn MISUMI.
- TPA dùng vật liệu gì?
Model TPA tiêu chuẩn được chế tạo từ thép tương đương SKD11, độ cứng 60–63 HRC.
- TPA có những loại vật liệu nào?
Ngoài TPA tiêu chuẩn còn có:
-
- HTPA: SKH51 (61–64 HRC).
- PTPA: Powder High Speed Steel (64–67 HRC).
- A-TPA, A-HTPA, A-PTPA: Phiên bản phủ bề mặt.
- Khi nào nên dùng chày đầu côn?
Nên sử dụng khi muốn giảm lực đột, giảm tải cho khuôn và tăng tuổi thọ của hệ thống dập.
-TPA có phù hợp với khuôn tốc độ cao không?
Đặc biệt các phiên bản HTPA và PTPA được sử dụng rộng rãi trong các khuôn dập tốc độ cao và sản xuất hàng loạt.
6. Mua chày đột TPA chính hãng ở đâu?
Sun Việt chuyên cung cấp chày đột TPA theo tiêu chuẩn MISUMI với đầy đủ kích thước từ Ø3 đến Ø25 mm.
Chúng tôi hỗ trợ:
👉 Tư vấn lựa chọn đúng model theo bản vẽ.
👉 Đối chiếu mã MISUMI và các hãng tương đương.
👉 Cung cấp đầy đủ vật liệu SKD11, SKH51 và Powder HSS.
👉 Gia công theo yêu cầu nếu cần kích thước đặc biệt.
👉 Giao hàng nhanh trên toàn quốc.
