I. Cách chọn chốt đẩy EPJ

Trong thiết kế khuôn ép nhựa, việc lựa chọn chốt đẩy EPJ không đơn thuần là chọn đúng đường kính hay chiều dài theo catalogue. Một chốt đẩy phù hợp cần đáp ứng đồng thời ba yêu cầu: truyền đủ lực để tách sản phẩm khỏi lòng khuôn, hạn chế để lại dấu trên bề mặt và đảm bảo tuổi thọ cho toàn bộ hệ thống đẩy.

Trên thực tế, nhiều lỗi như sản phẩm cong vênh, xuất hiện vết trắng quanh đầu chốt hay chốt đẩy bị cong đều bắt nguồn từ việc lựa chọn EPJ chưa phù hợp ngay từ giai đoạn thiết kế.

Bài viết dưới đây sẽ tập trung vào 4 tiêu chí quan trọng nhất khi chọn chốt đẩy thẳng EPJ và những kinh nghiệm thực tế giúp giảm rủi ro khi chế tạo khuôn.

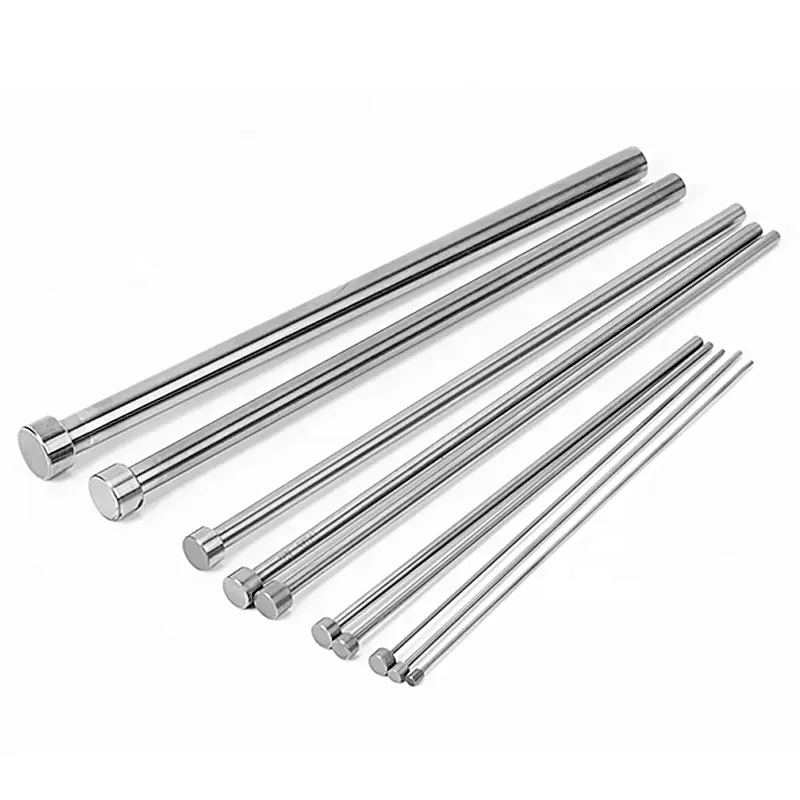

Chốt đẩy khuôn EPJ

-> Đọc thêm: Chốt đẩy khuôn nhựa là gì?

1. Chọn đường kính EPJ theo kết cấu sản phẩm

Đường kính là thông số đầu tiên cần xác định, nhưng không nên chỉ dựa vào kích thước tổng thể của sản phẩm.

Điều quan trọng hơn là diện tích chịu lực tại vị trí đặt chốt.

Ví dụ:

• Các gân tăng cứng hoặc boss bắt vít thường chỉ đủ không gian cho chốt Ø2 đến Ø4.
• Với khay nhựa hoặc chi tiết có thành dày, có thể sử dụng Ø5 đến Ø8 để tăng khả năng truyền lực.

Nếu chọn đường kính quá nhỏ, lực đẩy sẽ tập trung trên một diện tích hẹp, dễ gây vết trắng hoặc lõm đầu chốt. Ngược lại, đường kính quá lớn sẽ để lại dấu pin rõ hơn và làm giảm không gian bố trí các linh kiện khác trong khuôn.

Kinh nghiệm: Khi cần tăng lực đẩy, hãy cân nhắc tăng số lượng chốt trước khi tăng đường kính, nếu kết cấu khuôn cho phép.

Một số đường kính thông dụng như: Chốt đẩy EPJ4, EPJ4.5, EPJ5, EPJ6,...

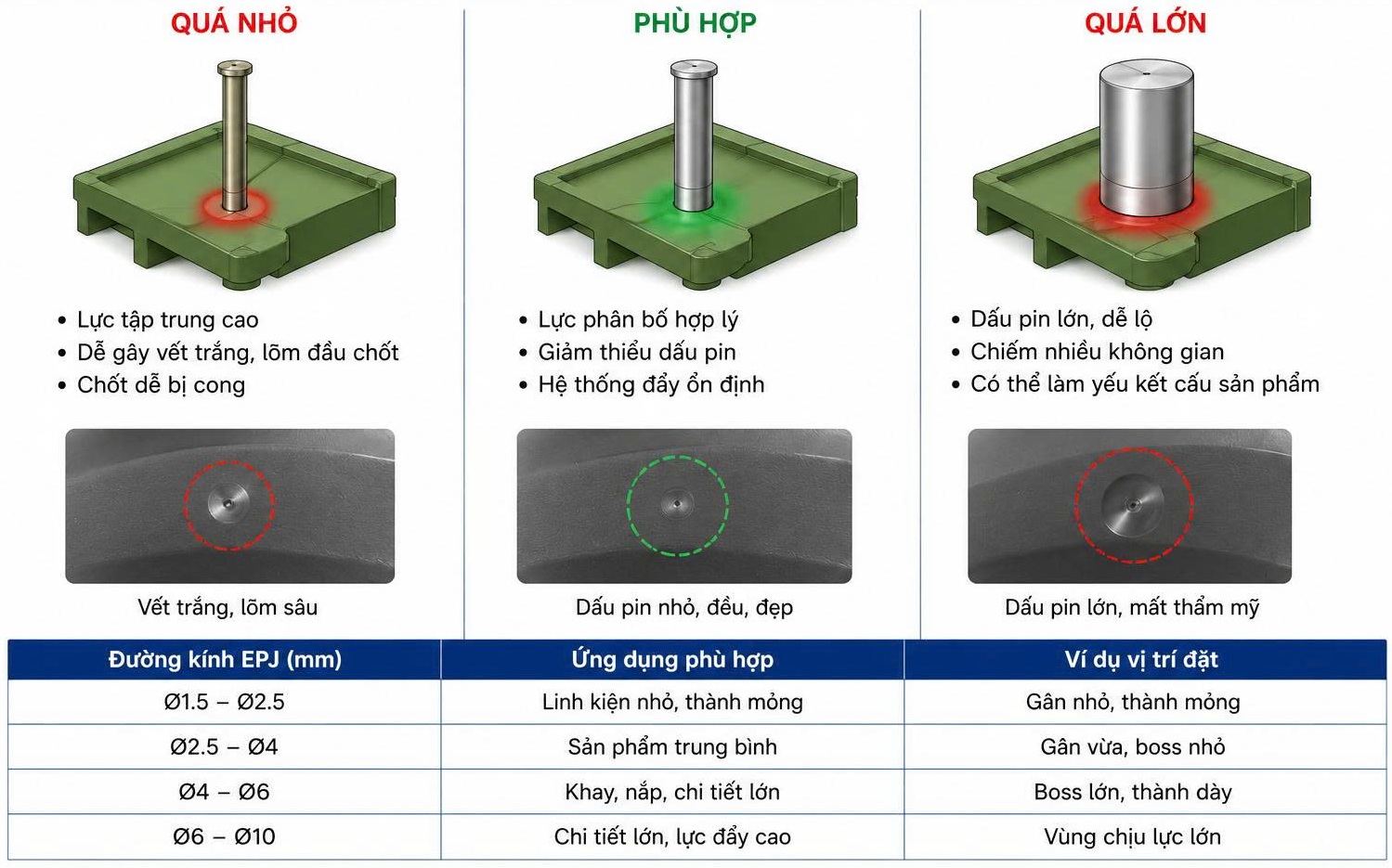

Chọn đường kính pin đẩy EPJ theo kết cấu sản phẩm

2. Chọn chiều dài phù hợp với kết cấu khuôn

Chiều dài EPJ phải phù hợp với chiều dày của bộ khuôn và hành trình đẩy.

Một chốt quá ngắn sẽ không đủ hành trình để tách sản phẩm, trong khi chốt quá dài có nguy cơ bị võng hoặc cong khi làm việc liên tục.

Khi lựa chọn, cần xem xét:

• Chiều dày tấm giữ chốt.
• Chiều dày lõi khuôn.
• Hành trình đẩy yêu cầu.
• Phần dư để mài chỉnh trong quá trình lắp ráp.

Thay vì chọn chiều dài gần đúng, nên ưu tiên kích thước tiêu chuẩn gần nhất lớn hơn để có thể gia công hiệu chỉnh khi cần.

3. Chọn vật liệu theo điều kiện làm việc

Phần lớn pin đẩy EPJ được chế tạo từ thép SKD61, nhờ khả năng chịu nhiệt và chống mài mòn tốt.

Đối với các loại nhựa thông dụng như PP, PE, ABS hoặc PC, EPJ SKD61 đáp ứng tốt yêu cầu sản xuất.

Tuy nhiên, nếu khuôn ép các vật liệu có chứa sợi thủy tinh như PA-GF hoặc PBT-GF, mức độ mài mòn sẽ cao hơn. Trong trường hợp này, cần chú ý đến chu kỳ bảo trì hoặc cân nhắc các dòng chốt có khả năng chống mài mòn cao hơn nếu nhà sản xuất cung cấp.

4. Đặt chốt đúng vị trí

Nguyên tắc chung là ưu tiên đặt chốt tại những vị trí có khả năng chịu lực tốt như:

• Gân tăng cứng.
• Boss bắt vít.
• Mặt khuất của sản phẩm.
• Vùng có chiều dày vật liệu lớn.

Ngược lại, cần hạn chế đặt chốt tại:

• Bề mặt thẩm mỹ.
• Mép mỏng.
• Góc bo nhỏ.
• Khu vực có logo hoặc hoa văn.

Việc bố trí hợp lý sẽ giúp lực đẩy phân bố đều hơn, giảm nguy cơ cong vênh và hạn chế dấu pin trên sản phẩm.

II. 5 Sai Lầm Thường Gặp Khi Chọn Chốt Đẩy EPJ

1. Chọn chốt càng lớn càng tốt

Đường kính lớn không đồng nghĩa với hiệu quả cao. Nếu không gian bố trí hạn chế, chốt lớn có thể làm giảm độ bền của khuôn và để lại dấu pin rõ hơn.

2. Chỉ sử dụng một đường kính cho toàn bộ khuôn

Mỗi vị trí trên sản phẩm có yêu cầu chịu lực khác nhau. Việc kết hợp nhiều kích thước EPJ trong cùng một khuôn là điều rất phổ biến.

3. Không kiểm tra hành trình đẩy

Chọn đúng chiều dài nhưng hành trình không đủ vẫn khiến sản phẩm khó tách khỏi khuôn.

4. Bỏ qua vật liệu nhựa

Nhựa có sợi thủy tinh hoặc phụ gia mài mòn sẽ làm chốt xuống cấp nhanh hơn so với nhựa thông thường.

5. Không kiểm tra định kỳ

Ngay cả chốt đẩy chất lượng cao cũng cần được vệ sinh, bôi trơn và kiểm tra độ mòn trong quá trình bảo trì khuôn.

III. Checklist chọn chốt đẩy EPJ

☐ Xác định đúng vị trí đặt chốt.

☐ Chọn đường kính phù hợp với kết cấu sản phẩm.

☐ Kiểm tra chiều dài theo bộ khuôn.

☐ Lựa chọn vật liệu phù hợp với loại nhựa.

☐ Đảm bảo hành trình đẩy đáp ứng yêu cầu.

☐ Kiểm tra khoảng cách giữa các chốt và các chi tiết khác.

IV. Kết luận

Lựa chọn chốt đẩy EPJ không chỉ dựa trên catalogue mà cần xem xét đồng thời kết cấu sản phẩm, chiều dày khuôn, vật liệu nhựa và vị trí đặt chốt. Một quyết định đúng ngay từ giai đoạn thiết kế sẽ giúp giảm số lần sửa khuôn, nâng cao chất lượng sản phẩm và kéo dài tuổi thọ của hệ thống đẩy.

Nếu chưa xác định được kích thước phù hợp, bạn có thể tham khảo danh mục chốt đẩy EPJ tại Linhkienkhuon247 hoặc liên hệ để được tư vấn theo bản vẽ khuôn.
