Gia công điện cực than chì (Graphite ) trong khuôn mẫu

Điện Cực Than Chì Là Gì? Ưu Điểm, Phân Loại Và Ứng Dụng Trong Gia Công EDM

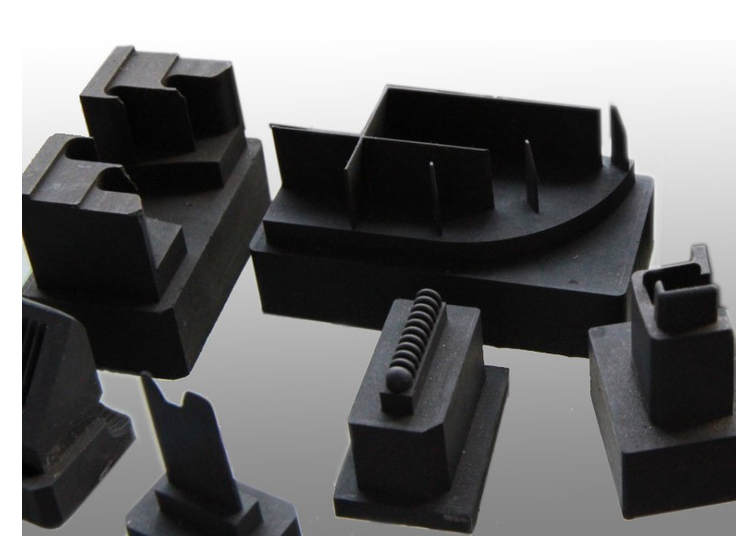

Điện cực than chì là gì?

Điện cực than chì (Graphite Electrode) là vật liệu được sử dụng phổ biến trong gia công tia lửa điện (EDM - Electrical Discharge Machining). Với khả năng chịu nhiệt cao, khối lượng nhẹ và tốc độ gia công nhanh, điện cực than chì ngày càng được nhiều doanh nghiệp trong ngành khuôn mẫu, ô tô, điện tử và hàng không lựa chọn.

So với điện cực đồng, điện cực than chì có ưu thế về khả năng gia công các chi tiết lớn, biên dạng phức tạp và yêu cầu bóc tách vật liệu với tốc độ cao.

Cấu tạo của điện cực than chì

Điện cực than chì được sản xuất từ bột graphite có độ tinh khiết cao, trải qua quá trình ép, nung và xử lý nhiệt ở nhiệt độ cao để tạo nên vật liệu có:

Độ dẫn điện tốt.
Khả năng chịu nhiệt rất cao.
Hệ số giãn nở nhiệt thấp.
Khả năng chống nứt khi gia công.
Cấu trúc hạt đồng đều.

Chất lượng của điện cực phụ thuộc nhiều vào kích thước hạt graphite và công nghệ sản xuất.

Ưu điểm của điện cực than chì

Điện cực than chì được đánh giá cao nhờ nhiều ưu điểm nổi bật:

1. Tốc độ gia công nhanh

Graphite có thể làm việc với dòng điện lớn hơn so với đồng trong nhiều điều kiện gia công, giúp tăng năng suất.

2. Khối lượng nhẹ

Than chì chỉ có khối lượng riêng khoảng 20–25% so với đồng, giúp:

Giảm tải cho trục máy EDM.
Gia công điện cực lớn dễ dàng hơn.
Tăng tốc độ di chuyển của máy.

3. Chịu nhiệt rất cao

Nhiệt độ chịu đựng của graphite lên đến hàng nghìn độ C, hạn chế biến dạng trong quá trình phóng điện.

4. Gia công điện cực dễ dàng

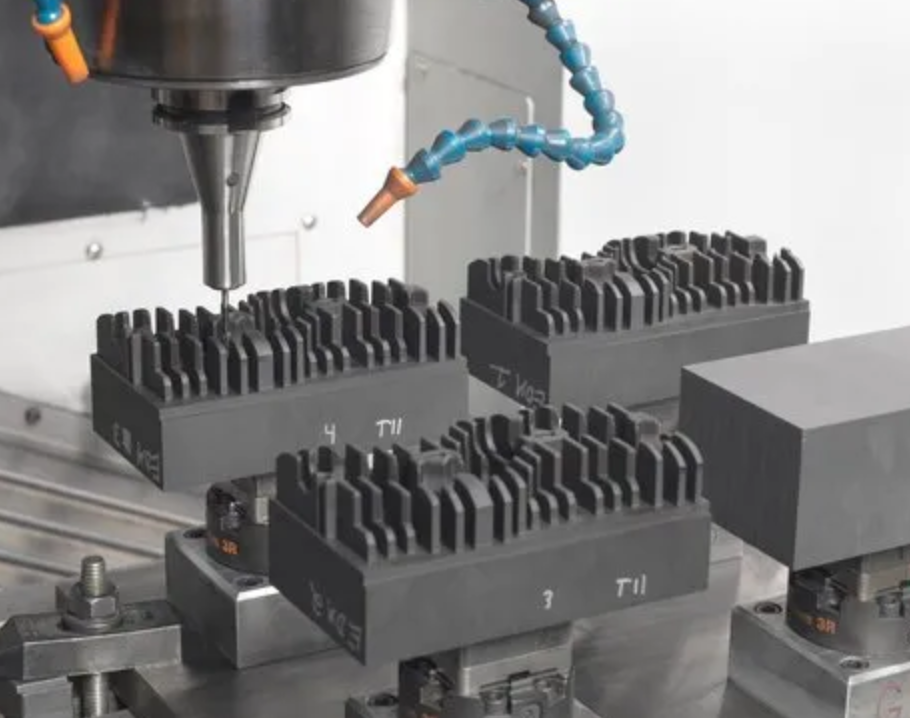

Điện cực than chì có thể được phay CNC với tốc độ cao, giảm thời gian chế tạo điện cực.

5. Chi phí sản xuất hợp lý

Đối với nhiều ứng dụng, tổng chi phí chế tạo điện cực bằng than chì thấp hơn do thời gian gia công ngắn và vật liệu dễ cắt gọt.

Nhược điểm của điện cực than chì

Bên cạnh những ưu điểm, điện cực than chì cũng có một số hạn chế:

Dễ tạo bụi trong quá trình gia công.
Cần hệ thống hút bụi chuyên dụng.
Dễ sứt mẻ nếu va đập mạnh.
Một số loại graphite có thể cho bề mặt hoàn thiện kém hơn đồng trong các yêu cầu đánh bóng cực cao.

Việc lựa chọn đúng cấp than chì và điều chỉnh thông số EDM sẽ giúp khắc phục phần lớn các hạn chế này.

Các loại điện cực than chì phổ biến

Tùy theo kích thước hạt và yêu cầu gia công, điện cực than chì được chia thành:

Than chì hạt siêu mịn

Cho độ chính xác cao.
Bề mặt gia công đẹp.
Phù hợp với khuôn chính xác.

Than chì hạt mịn

Được sử dụng phổ biến nhất.
Cân bằng giữa chất lượng và chi phí.
Thích hợp với nhiều ứng dụng khuôn mẫu.

Than chì hạt thô

Gia công tốc độ cao.
Chi phí thấp.
Phù hợp với điện cực kích thước lớn và gia công thô.

So sánh điện cực than chì và điện cực đồng

Tiêu chí	Điện cực than chì	Điện cực đồng
Khối lượng	Nhẹ	Nặng
Gia công CNC	Nhanh	Chậm hơn
Tốc độ EDM	Cao	Trung bình
Độ chính xác bề mặt	Tốt	Rất tốt
Chịu nhiệt	Rất cao	Cao
Độ bền cơ học	Trung bình	Cao
Chi phí chế tạo	Thường thấp hơn	Thường cao hơn

Việc lựa chọn điện cực phụ thuộc vào yêu cầu về độ chính xác, độ bóng bề mặt, thời gian gia công và chi phí sản xuất.

Ứng dụng của điện cực than chì

Điện cực than chì được sử dụng rộng rãi trong nhiều ngành công nghiệp:

Gia công khuôn ép nhựa.
Gia công khuôn đúc áp lực.
Khuôn dập nguội.
Linh kiện ô tô.
Thiết bị điện tử.
Công nghiệp bán dẫn.
Hàng không và vũ trụ.
Gia công các chi tiết có hình dạng phức tạp.

Trong các nhà máy hiện đại, điện cực than chì thường được kết hợp với máy EDM CNC để nâng cao năng suất và đảm bảo độ chính xác.

Tiêu chí lựa chọn điện cực than chì

Khi lựa chọn điện cực than chì, doanh nghiệp nên xem xét:

Kích thước hạt graphite.
Độ bền cơ học.
Độ dẫn điện.
Mức độ mài mòn.
Độ chính xác yêu cầu.
Loại vật liệu cần gia công.
Thương hiệu và nguồn gốc sản phẩm.

Việc lựa chọn đúng vật liệu sẽ giúp kéo dài tuổi thọ điện cực và tối ưu hiệu quả gia công.
