Chốt Định Vị MSV Độ Chính Xác Cao (High Precision Type) Tiêu Chuẩn JIS
1. Chốt định vị MSV là gì? cấu tạo chốt MSV
Chốt định vị MSV (High Precision Dowel Pin) là dòng chốt định vị trụ chính xác cao được sử dụng trong khuôn ép nhựa, khuôn dập, đồ gá và thiết bị cơ khí chính xác. Với độ đồng tâm cao, dung sai nhỏ và bề mặt được mài tinh, chốt MSV giúp định vị các chi tiết một cách chính xác, đảm bảo khả năng lắp ghép ổn định trong quá trình vận hành.
Được chế tạo từ thép SUJ2 và xử lý nhiệt đạt độ cứng từ 58 HRC trở lên, chốt MSV có khả năng chống mài mòn vượt trội, thích hợp cho các hệ thống làm việc với tần suất cao.
Chốt định vị MSV gồm các bộ phận:
- Thân chốt mài chính xác.
- Đầu vát 15°.
- Hai đầu bo mép nhẹ.
- Bề mặt đánh bóng.
- Thân trụ có độ đồng tâm cao.
=> Thiết kế đơn giản nhưng đạt độ chính xác cao, phù hợp với các ứng dụng yêu cầu sai số nhỏ.

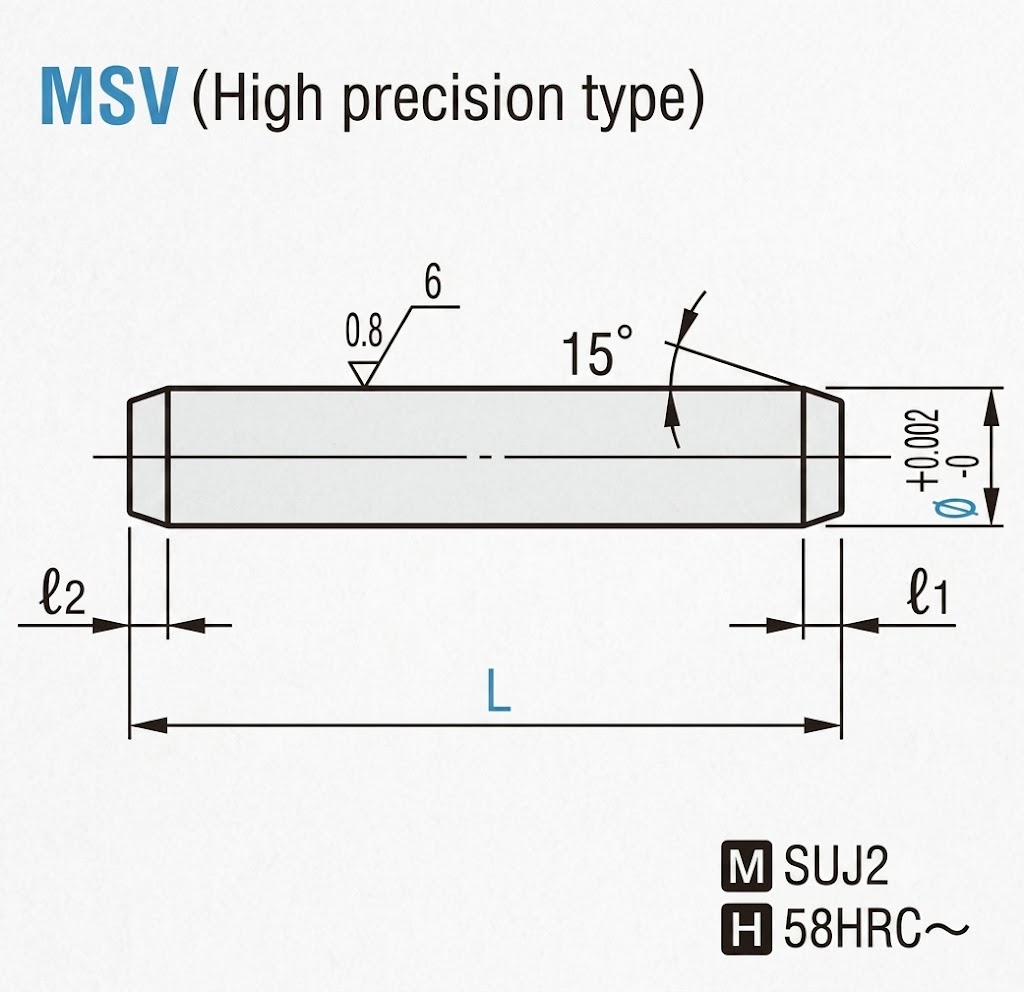

Bản vẽ chốt định vị MSV
2. Thông số kỹ thuật chốt định vị MST
Tên sản phẩm: Chốt định vị ren trong MST (One End Tapped Dowel Pin)
Model: MST
Tiêu chuẩn: JIS
Kiểu lắp: p6
Vật liệu: SUJ2
Độ cứng: 45 – 50 HRC
Kiểu ren: Ren trong MxP
Góc vát đầu: 15°
Lỗ thoát khí: Có (Air Vent)

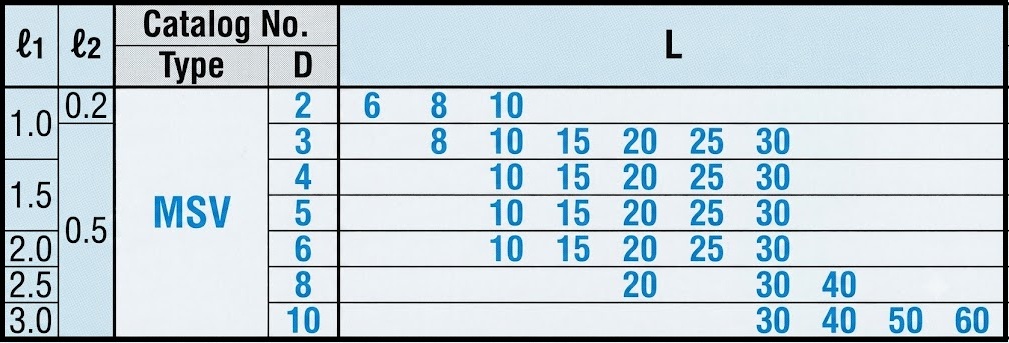

Thông số kỹ thuật chốt MSV
3. Đặc điểm nổi bật của chốt định vị MSV
Độ chính xác cao
MSV được gia công với dung sai rất nhỏ, giúp đảm bảo độ đồng tâm và độ lặp lại cao trong quá trình lắp ráp khuôn hoặc đồ gá => Giúp các chi tiết luôn giữ đúng vị trí, giảm sai lệch trong quá trình lắp ráp và vận hành.
Chống mài mòn vượt trội
Thép SUJ2 sau xử lý nhiệt có độ cứng từ 58 HRC trở lên, giúp chốt duy trì kích thước ổn định sau thời gian dài sử dụng.=> Độ cứng lớn giúp hạn chế mài mòn và kéo dài thời gian sử dụng.
Bề mặt mài tinh
Bề mặt được mài chính xác giúp giảm ma sát khi lắp ghép và tăng tuổi thọ của lỗ định vị => Phù hợp với các dây chuyền sản xuất liên tục, nơi yêu cầu độ chính xác và độ lặp lại cao.
Thiết kế đầu vát 15°
Đầu chốt được vát 15° giúp quá trình lắp ráp nhanh hơn, hạn chế làm xước hoặc hỏng lỗ lắp=> Đầu chốt vát giúp quá trình lắp vào lỗ định vị nhanh và chính xác hơn.
4. Ứng dụng của chốt định vị MSV
Chốt định vị MSV được sử dụng trong:
- Khuôn ép nhựa.
- Khuôn dập kim loại.
- Đồ gá gia công.
- Máy CNC.
- Thiết bị tự động hóa.
- Dây chuyền lắp ráp.
- Cơ khí chính xác.
5. Câu hỏi thường gặp (FAQ)
Chốt định vị MSV dùng để làm gì?
MSV được sử dụng để định vị chính xác các chi tiết trong khuôn, đồ gá và máy móc, đảm bảo độ đồng tâm và khả năng lặp lại khi lắp ráp.
MSV khác MST như thế nào?
-
- MSV là chốt định vị trơn độ chính xác cao, không có ren trong.
- MST là chốt định vị có ren trong, thuận tiện cho việc tháo lắp khi bảo trì.
Chốt MSV được làm từ vật liệu gì?
Theo catalog, MSV được chế tạo từ thép SUJ2 và xử lý nhiệt đạt độ cứng từ 58 HRC trở lên, mang lại khả năng chống mài mòn và độ bền cao.
Khi nào nên sử dụng MSV?
MSV phù hợp với các ứng dụng yêu cầu độ chính xác cao, sai số nhỏ và làm việc liên tục như khuôn ép nhựa, khuôn dập và đồ gá chính xác.
6. Vì sao nên chọn chốt định vị MSV của Linhkienkhuon247?
Sun Việt cung cấp đa dạng các dòng chốt định vị MSV độ chính xác cao với đầy đủ kích thước tiêu chuẩn.
Cam kết
- Gia công theo tiêu chuẩn JIS.
- Vật liệu SUJ2 chất lượng cao.
- Độ cứng ≥58 HRC.
- Độ chính xác cao.
- Hàng có sẵn, giao nhanh toàn quốc.
- Hỗ trợ tư vấn kỹ thuật.
=> XEM THÊM: Chốt định vị khuôn là gì?
