Chốt Định Vị Trơn MSV10: Tiêu Chuẩn Định Vị Cho Khuôn Dập Và Khuôn Nhựa Cỡ Lớn

1. Chốt Định Vị Trơn MSV10 Là Gì?

Chốt MSV10 là dòng chốt định vị trơn đầu vát có đường kính thân 10 mm, được sản xuất từ thép SUJ2 nhiệt luyện với độ chính xác cao.

Chức năng chính:

• Định vị các tấm khuôn.
• Định vị insert kích thước lớn.
• Định vị cụm cơ khí chính xác.
• Chống xoay chi tiết lắp ráp.
• Hỗ trợ tháo lắp và bảo trì nhanh chóng.

Chốt MSV10 thường xuất hiện trong các bộ khuôn dập liên hoàn, khuôn ép nhựa công nghiệp và đồ gá cơ khí chịu tải lớn.

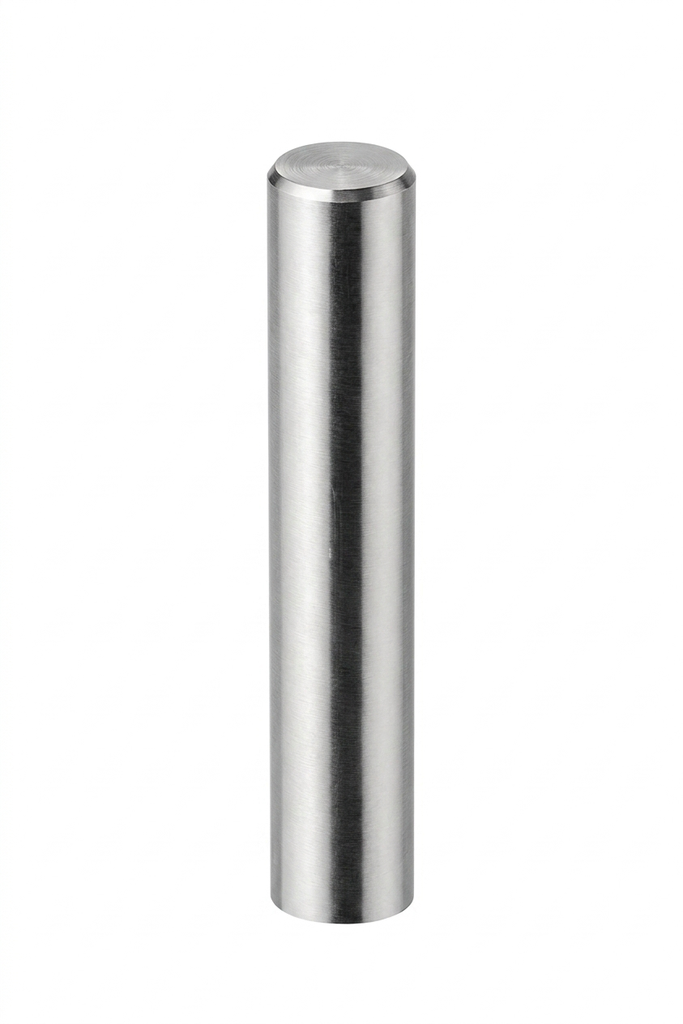

Chốt Định Vị Trơn MSV

2. Thông Số Kỹ Thuật Chốt Định Vị MSV10

• Mã sản phẩm: MSV10

• Đường kính: D = 10 mm

• Vật liệu: Thép hợp kim cao cấp (SUJ2).

• Độ cứng: Nhiệt luyện đạt 58 HRC

• Chiều dài: L=  10, 12, 15, 20... mm

• Bề mặt: Mài bóng mịn, dung sai cực nhỏ.

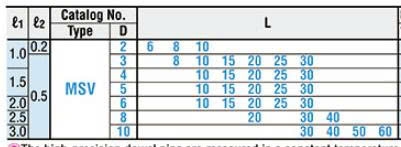

Sơ Đồ Chốt Định Vị MSV

3. Vì Sao MSV10 Được Sử Dụng Trong Khuôn Công Nghiệp?

Nếu chốt MSV6 và MSV8 phù hợp với khuôn vừa thì MSV10 thường được lựa chọn cho các hệ thống yêu cầu độ cứng vững cao hơn.

• Khả Năng Chịu Tải Vượt Trội

Đường kính Ø10 mm giúp:

• • Tăng diện tích tiếp xúc.
  • Giảm áp suất lên lỗ định vị.
  • Hạn chế mài mòn sau thời gian dài sử dụng.

Điều này đặc biệt quan trọng đối với các bộ khuôn hoạt động liên tục nhiều ca sản xuất.

• Độ Ổn Định Cao

Chốt MSV10 giúp:

• • Giảm rung động.
  • Hạn chế sai lệch vị trí.
  • Duy trì độ đồng tâm của các cụm lắp ghép.

Đây là yếu tố quyết định đối với các bộ khuôn có yêu cầu độ chính xác cao.

• Phù Hợp Với Khuôn Có Kích Thước Lớn

Chốt MSV10 thường được sử dụng cho:

• • Khuôn dập liên hoàn cỡ lớn.
  • Khuôn ép nhựa công nghiệp.
  • Khuôn linh kiện ô tô.
  • Khuôn gia dụng kích thước lớn.

4. Kết Luận

Chốt định vị trơn MSV10 là giải pháp định vị lý tưởng cho các bộ khuôn dập, khuôn nhựa và đồ gá công nghiệp có yêu cầu độ chính xác cao. Với thiết kế đầu vát dẫn hướng, vật liệu SUJ2 chất lượng cao và khả năng chịu tải vượt trội, MSV10 giúp nâng cao hiệu quả lắp ráp, giảm thời gian bảo trì và kéo dài tuổi thọ khuôn.
