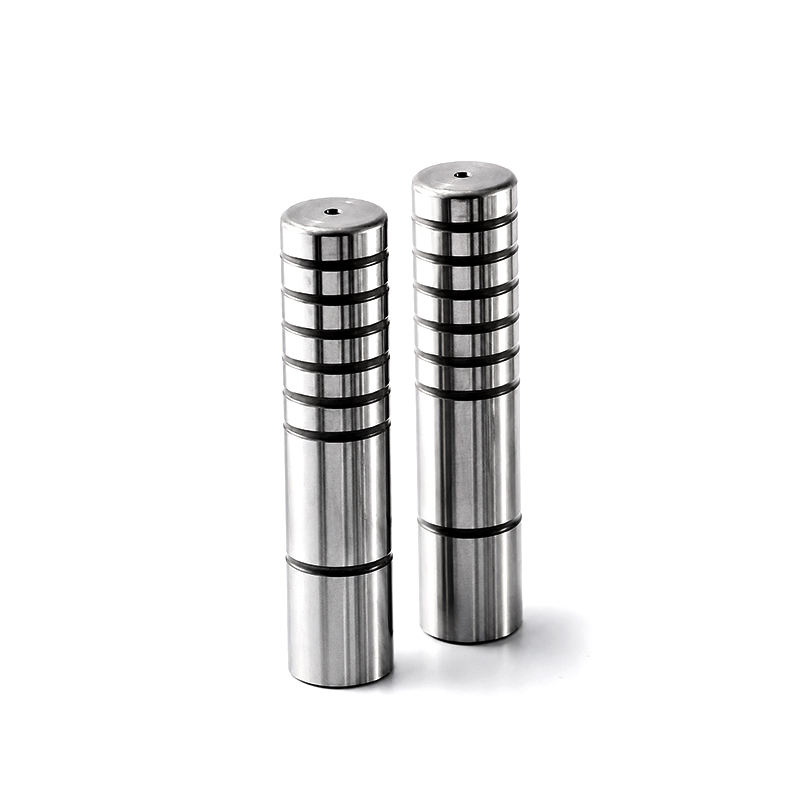

Trục dẫn hướng stripper thẳng SGON: chọn theo vị trí giữ
MISUMI xếp SGON vào nhóm trục dẫn hướng stripper kiểu thẳng có rãnh dầu. Cần xác định vị trí giữ trục và bạc đi cùng trước khi chọn chiều dài.
Nhận diện SGON trên cơ cấu
| Vùng | Điểm cần đọc |
|---|---|
| Phần giữ | Đối chiếu vùng giữ thân và liên kết phía đế khuôn. |
| Phần dẫn | Chiều dài đi trong bạc và bề mặt làm việc. |
| Bôi trơn | Đọc vị trí rãnh và hướng dẫn của đúng mã. |
| Mã đặt | Giữ tiền tố, hậu tố và yêu cầu gia công thêm đúng catalogue. |
Thay trục cần nhìn cả bạc
- Ghi mã trục, mã bạc và ảnh vị trí lắp.
- Đánh dấu chiều dài giữ và chiều dài dẫn trên bản vẽ.
- Nếu đổi kiểu giữ, kiểm tra lại tấm và liên kết bu lông.

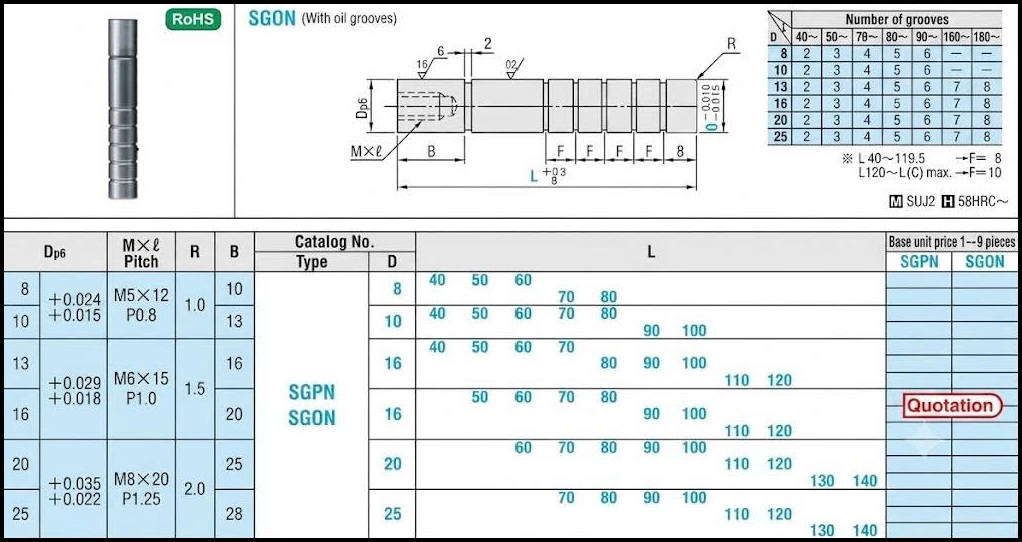

Mẫu đang có để đối chiếu
| Mã trong danh mục | Trước khi đặt |
|---|---|
| Mẫu SGON25 | Mở đúng biến thể, đối chiếu bản vẽ và số lượng. |
| Mẫu SGON20 | Mở đúng biến thể, đối chiếu bản vẽ và số lượng. |
| Mẫu SGON16 | Mở đúng biến thể, đối chiếu bản vẽ và số lượng. |
| Mẫu SGON13 | Mở đúng biến thể, đối chiếu bản vẽ và số lượng. |
Tài liệu đối chiếu: MISUMI — tài liệu theo dòng.
