Lò xo khuôn TF là gì?

Lò xo khuôn TF là dòng lò xo khuôn tải cực nhẹ, thường được sử dụng trong các cơ cấu cần lực hồi nhỏ nhưng vẫn yêu cầu độ ổn định trong quá trình làm việc. Dòng TF được nhận biết bằng màu vàng và phù hợp với các vị trí không cần lực nén lớn.

So với các dòng tải cao hơn như TL, TM, TH và TB, TF tạo lực đàn hồi thấp hơn và có thể phù hợp với các cơ cấu cần hành trình nén tương đối lớn.

Các cấp tải của lò xo khuôn

Xem thêm: Lò xo khuôn là gì?

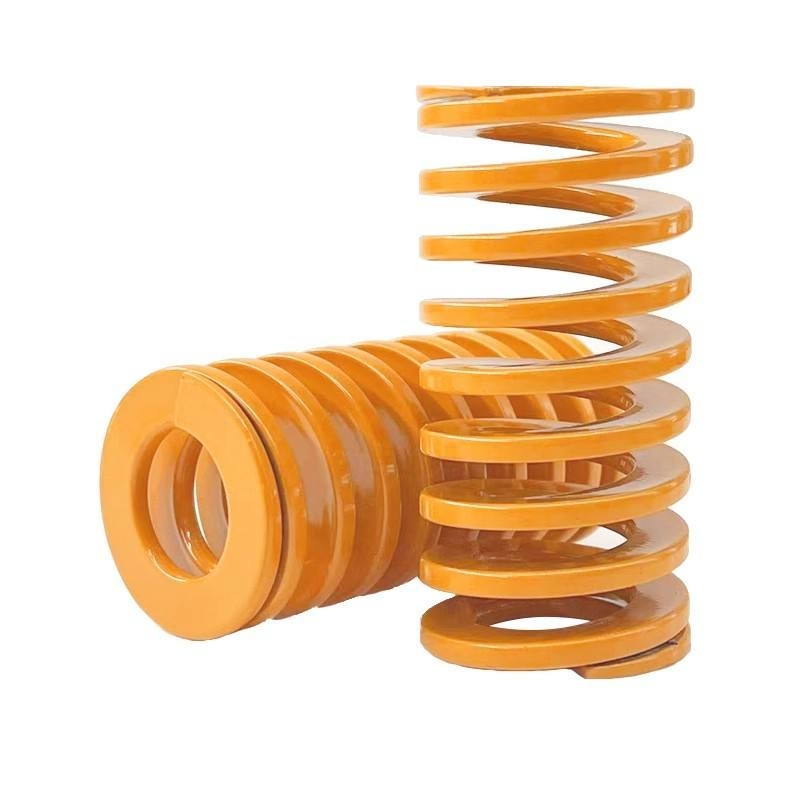

Lò xo khuôn TF màu vàng

Đặc điểm của lò xo khuôn TF

• Tải trọng cực nhẹ: phù hợp với các cơ cấu hồi vị không yêu cầu lực ép lớn
• Hành trình làm việc tương đối lớn: phù hợp với các vị trí cần lực nhỏ và lượng nén lớn hơn so với các dòng tải nặng.
• Khả năng làm việc ổn định: vật liệu lò xo chuyên dụng giúp duy trì độ đàn hồi trong quá trình vận hành.
• Dễ nhận biết: màu vàng giúp phân biệt nhanh với các cấp tải khác.
• Dễ thay thế: nhiều kích thước tiêu chuẩn giúp thuận tiện khi bảo trì và thay thế.
• Phù hợp về chi phí: thích hợp cho những cơ cấu chỉ cần tải nhẹ, không cần sử dụng dòng lò xo tải cao hơn.

Thông số về độ nén lò xo khuôn

Xem thêm: Bảng tra lực lò xo khuôn

So sánh lò xo TF và TL

Tiêu chí	TF	TL
Màu	Vàng	Xanh dương
Cấp tải	Cực nhẹ	Cao hơn TF
Lực đàn hồi	Thấp	Cao hơn
Ứng dụng	Cơ cấu tải nhẹ	Cơ cấu cần tải cao hơn

Nếu cơ cấu bắt đầu yêu cầu lực nén lớn hơn, cần đối chiếu với dòng TL hoặc các cấp tải cao hơn thay vì tăng lượng nén TF vượt mức cho phép.

Ứng dụng của lò xo khuôn TF

• Khuôn dập: tạo lực hồi cho tấm đẩy hoặc cơ cấu chuyển động phụ trợ.
• Khuôn đột: hỗ trợ cơ cấu hồi sau quá trình gia công.
• Khuôn ép nhựa: sử dụng trong các cơ cấu hồi vị và đẩy sản phẩm tải nhẹ.
• Đồ gá cơ khí: tạo lực giữ hoặc lực hồi nhỏ.
• Thiết bị tự động hóa: dùng trong các cơ cấu đóng mở và định vị cần lực nhỏ.

Cách chọn lò xo khuôn TF

Khi lựa chọn lò xo TF, cần xác định đồng thời các thông số cơ bản:

• Đường kính ngoài: phù hợp không gian lắp đặt.
• Đường kính trong: phù hợp với trục hoặc cơ cấu dẫn hướng.
• Chiều dài tự do L: phù hợp chiều cao lắp đặt.
• Lượng nén làm việc: phải nằm trong giới hạn cho phép.
• Tải yêu cầu: cần đối chiếu với lực mà cơ cấu thực tế cần tạo ra.
• Số chu kỳ làm việc: ảnh hưởng trực tiếp đến mức nén cho phép và tuổi thọ.

Không nên lựa chọn chỉ dựa vào màu hoặc đường kính. Kỹ thuật viên cần đối chiếu đồng thời kích thước, lượng nén và tải yêu cầu của cơ cấu.

Xem thêm: Cách chọn lò xo khuôn theo tải trọng

Khi nào nên sử dụng lò xo TF?

Lò xo TF phù hợp khi cơ cấu cần lực hồi nhỏ, không gian lắp đặt hạn chế và không yêu cầu tải lớn. Dòng này đặc biệt phù hợp cho các cơ cấu cần độ mềm và hành trình nén tương đối lớn.

Nếu tải làm việc tăng hoặc cơ cấu hoạt động trong điều kiện nén lớn liên tục, nên chuyển sang cấp tải cao hơn thay vì tiếp tục tăng lượng nén của TF.

Câu hỏi thường gặp về lò xo TF

Lò xo TF có màu gì?

TF được nhận biết bằng màu vàng trong hệ thống phân loại lò xo khuôn.

Lò xo TF dùng cho ứng dụng nào?

Dòng này phù hợp với khuôn dập, khuôn ép nhựa, đồ gá và các cơ cấu hồi vị tải nhẹ.

Có thể thay TF bằng TL không?

Có thể trong một số trường hợp nếu kích thước lắp đặt phù hợp, nhưng cần tính lại lực và lượng nén vì TL có cấp tải cao hơn TF.

Lò xo TF có nhiều kích thước không?

Dòng TF có nhiều lựa chọn kích thước tiêu chuẩn để phù hợp với các kết cấu khuôn khác nhau.

Mua lò xo khuôn TF

Linhkienkhuon247 cung cấp lò xo khuôn TF với nhiều lựa chọn kích thước phục vụ khuôn dập, khuôn ép nhựa, đồ gá và các cơ cấu cơ khí tải nhẹ.

• Đa dạng kích thước tiêu chuẩn.
• Hỗ trợ lựa chọn theo kích thước lắp đặt.
• Tư vấn theo tải trọng và lượng nén thực tế.
• Hỗ trợ đơn hàng số lượng lớn.
• Giao hàng toàn quốc.
