Cầu Kẹp Khuôn
1. Giới thiệu cầu kẹp khuôn
Cầu kẹp khuôn là linh kiện dùng để cố định khuôn trên bàn máy ép, bàn máy dập hoặc thiết bị gia công. Sản phẩm kết hợp với T-bolt, bulông và đai ốc T để tạo lực ép giữ khuôn, hạn chế xê dịch trong quá trình máy hoạt động.
Các loại cầu kẹp phổ biến như: Cầu kẹp thẳng, cầu kẹp cong, cầu kẹp gù...
Cấu tạo và nguyên lý hoạt động
Cầu kẹp khuôn thường gồm thân cầu kẹp và vị trí lắp bulông. Tùy từng loại, phần thân có thể được thiết kế dạng thanh thẳng hoặc dạng cong.
- Tấm kẹp (gá vào khuôn và giá đỡ)
- Vít lục giác 2 đầu (tôi cacbon độ cứng cao)
- Đai ốc mặt bích (siết chặt cầu kẹp)
- Đai ốc siết
-> Khi lắp đặt, bulông được liên kết với rãnh T trên bàn máy. Sau khi siết bulông, lực kéo của bulông tạo lực ép thông qua cầu kẹp xuống bề mặt khuôn. Nhờ đó khuôn được giữ chắc trong quá trình ép, dập hoặc gia công.
Với cầu kẹp khuôn thẳng, rãnh dài giúp điều chỉnh vị trí kẹp linh hoạt hơn, phù hợp với nhiều khoảng cách gá khác nhau.

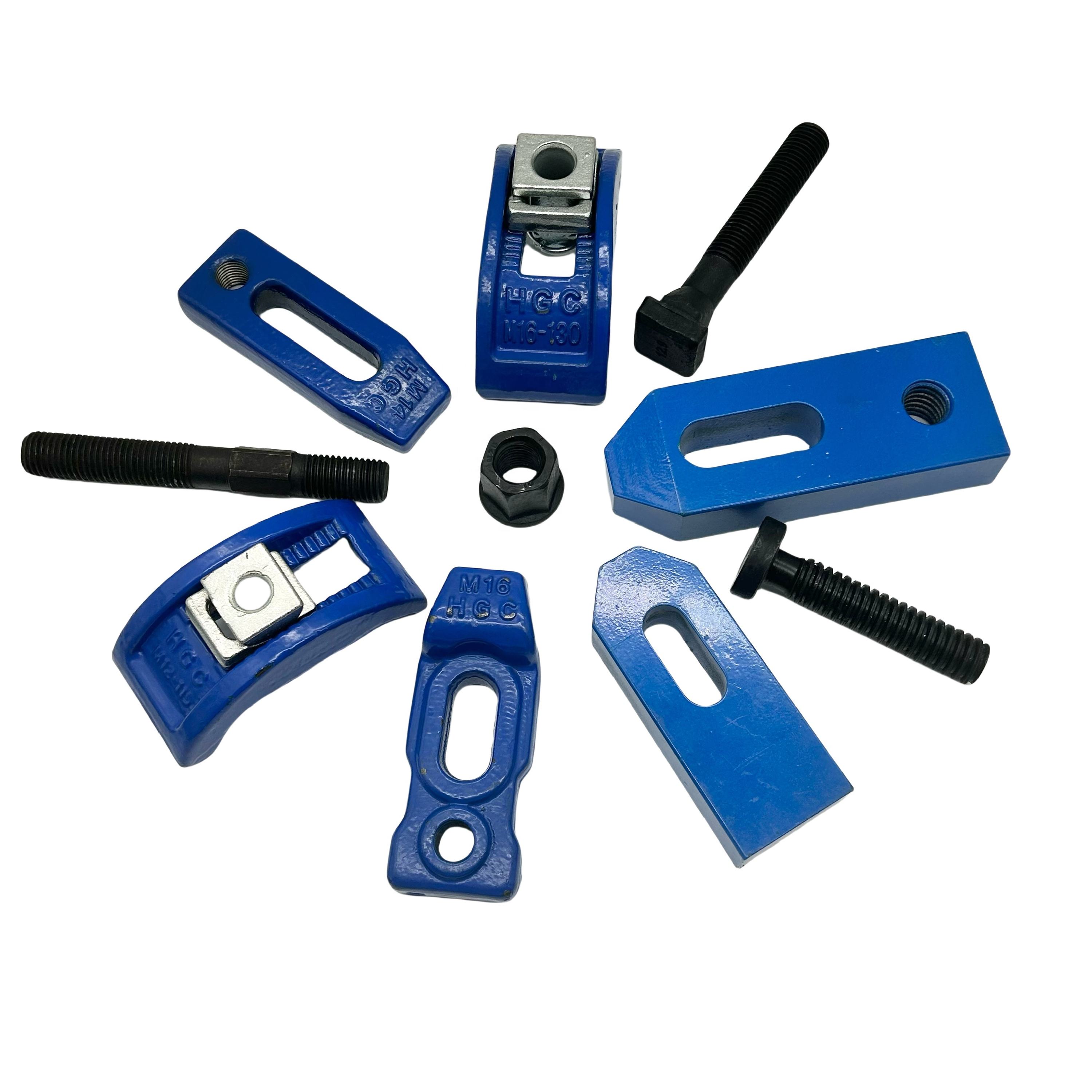

Các mẫu cầu kẹp phổ biến
2.Thông số kỹ thuật cầu kẹp khuôn
Loại: Cầu kẹp khuôn
Vật liệu: S45C
Xử lý bề mặt: Oxy hóa đen
Ren: M10-M20...tùy kích thước

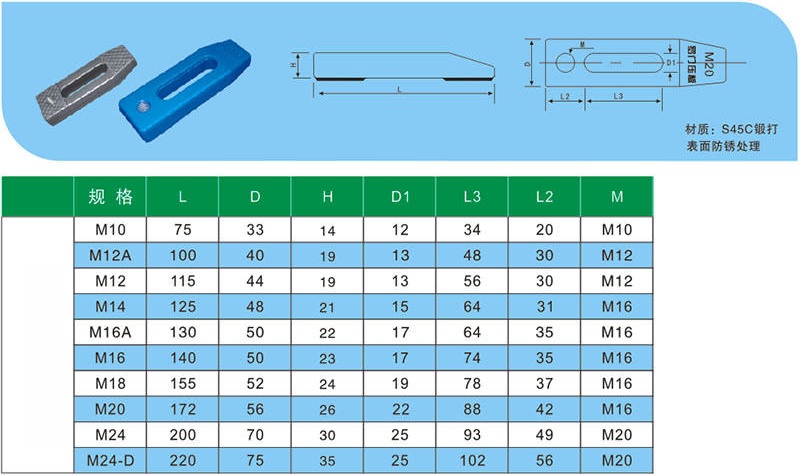

Thông số kỹ thuật cầu kẹp
3. Ưu điểm của cầu kẹp khuôn
- Giúp cố định khuôn chắc chắn trên bàn máy.
- Kết cấu chắc chắn, phù hợp với môi trường sản xuất công nghiệp.
- Cầu kẹp thẳng có rãnh dài, cho phép điều chỉnh vị trí lắp đặt linh hoạt.
- Có nhiều quy cách để lựa chọn theo kích thước khuôn và hệ thống rãnh T.
- Có thể kết hợp với T-bolt và đai ốc T phổ biến.
- Tháo lắp nhanh, thuận tiện khi thay đổi hoặc bảo dưỡng khuôn.
4. Khi nào nên sử dụng cầu kẹp khuôn?
Cầu kẹp khuôn phù hợp khi cần cố định khuôn trực tiếp trên bàn máy, đặc biệt trong:
- Máy ép nhựa và khuôn ép nhựa.
- Máy dập và khuôn dập.
- Máy gia công cơ khí.
- Các hệ thống gá khuôn sử dụng rãnh T.
- Ứng dụng cần tháo lắp khuôn thường xuyên.
=> Cầu kẹp khuôn thẳng phù hợp khi cần thay đổi vị trí điểm kẹp. Trong khi đó, cầu kẹp khuôn dạng cong phù hợp với các vị trí cần lựa chọn theo chiều cao kẹp và kích thước khuôn.
5. FAQ – Câu hỏi thường gặp khi sử dụng cầu kẹp
- Cầu kẹp khuôn dùng để làm gì?
Cầu kẹp khuôn dùng để tạo lực ép giữ khuôn cố định trên bàn máy, hạn chế khuôn dịch chuyển trong quá trình vận hành.
- Cầu kẹp khuôn thẳng khác gì cầu kẹp khuôn?
Cầu kẹp khuôn thẳng có dạng thanh với rãnh dài, cho phép điều chỉnh vị trí bulông. Cầu kẹp khuôn dạng cong có thân cầu tạo điểm tỳ và ép trực tiếp xuống khuôn.
- Cầu kẹp khuôn thẳng làm bằng vật liệu gì?
Mẫu trong danh mục sử dụng thép S45C, kết hợp xử lý oxy hóa đen bề mặt.
- Cầu kẹp khuôn có dùng cho khuôn nhựa không?
Cầu kẹp khuôn thường được sử dụng để cố định khuôn nhựa trên bàn máy ép, với điều kiện lựa chọn đúng quy cách và hệ thống bulông phù hợp.
6. Mua cầu kẹp khuôn tại SUN VIỆT
SUN VIỆT cung cấp cầu kẹp khuôn và cầu kẹp khuôn thẳng với nhiều quy cách, phục vụ nhu cầu gá cố định khuôn trong máy ép nhựa, máy dập và các thiết bị gia công cơ khí.
✅ Hàng sẵn kho số lượng lớn
✅ Đa dạng kích thước tiêu chuẩn
✅ Tương thích nhiều dòng trục dẫn hướng
✅ Chất lượng ổn định
✅ Hỗ trợ kỹ thuật ngành khuôn mẫu
✅ Giao hàng toàn quốc
