Cầu Kẹp Khuôn Cong S45C M16–M24
1.Giới thiệu cầu kẹp khuôn cong
Cầu kẹp khuôn cong là linh kiện cơ khí dùng để cố định khuôn trên bàn máy thông qua hệ thống T-bolt, bulông và đai ốc T. Với thiết kế thân cong, sản phẩm tạo điểm tỳ phù hợp lên bề mặt khuôn, giúp truyền lực siết xuống khuôn và hạn chế dịch chuyển trong quá trình máy hoạt động.
Cầu kẹp khuôn cong được chế tạo từ thép S45C, có độ bền cơ học tốt và phù hợp với các ứng dụng gá khuôn trong môi trường sản xuất công nghiệp.

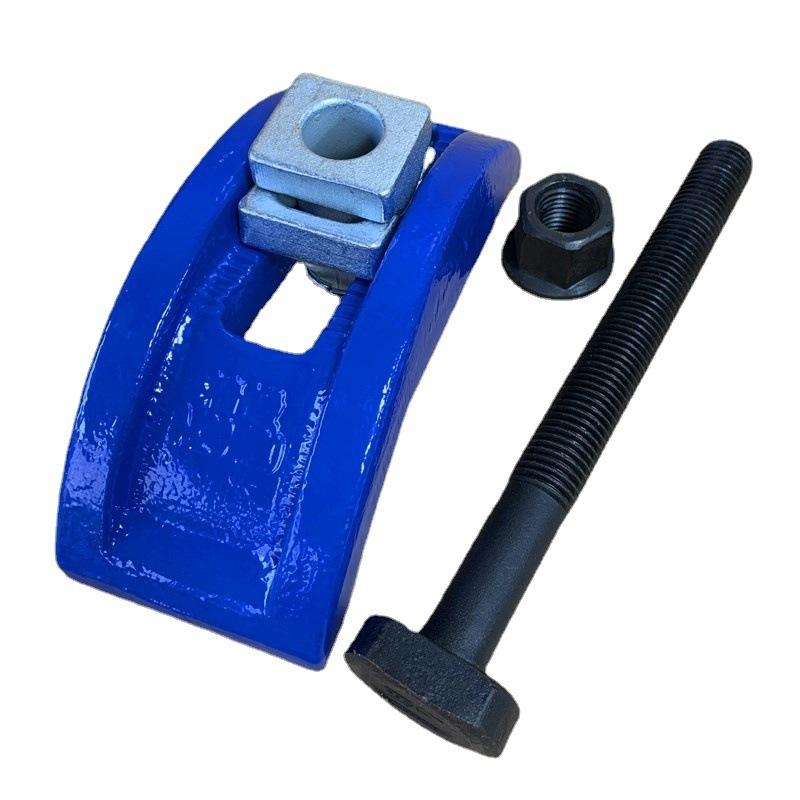

Cấu tạo và nguyên lý hoạt động:
Cầu kẹp khuôn cong có dạng thân cong với vị trí lắp bulông ở một đầu và phần tiếp xúc với khuôn ở đầu còn lại.
- Mặt bích / cầu kẹp cong (gá vào khuôn và trụ gắn khuôn)
- Vít lục giác 2 đầu (tôi cacbon độ cứng cao)
- Đai ốc mặt bích (siết chặt cầu kẹp)
- Đai ốc siết

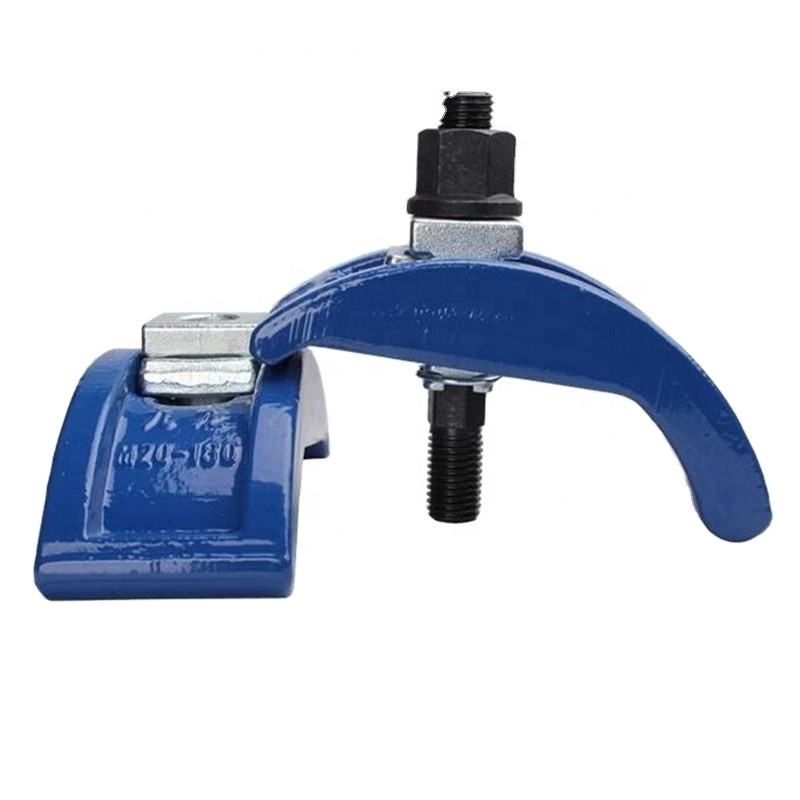

-> Khi lắp đặt, bulông liên kết cầu kẹp với rãnh T trên bàn máy. Khi siết bulông, cầu kẹp tạo lực ép xuống bề mặt khuôn, từ đó giữ khuôn ổn định trên bàn máy.
Thiết kế cong giúp cầu kẹp thích ứng với chiều cao vị trí kẹp khác nhau, đồng thời tạo khoảng không cần thiết giữa thân cầu và bề mặt bàn máy.

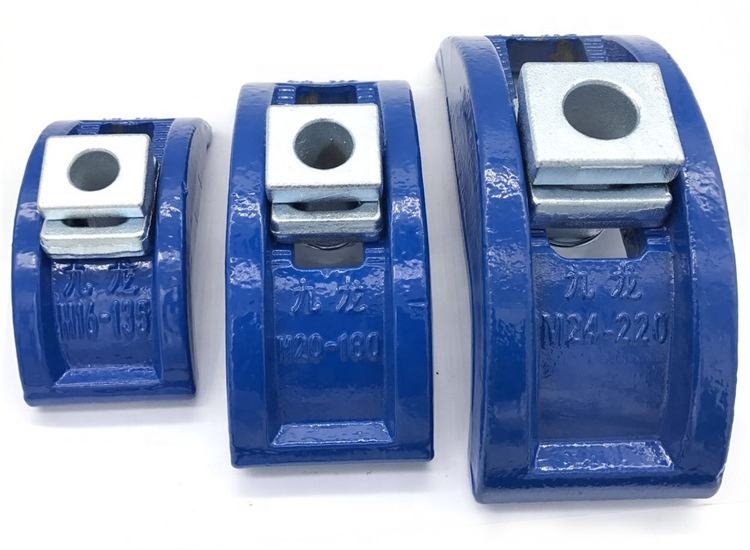

Cầu kẹp khuôn cong
2. Thông số kỹ thuật cầu kẹp khuôn cong
Loại: Cầu kẹp cong
Vật liệu: S45C
Xử lý bề mặt: Oxy hóa đen
Quy cách: M16, M20, M24..

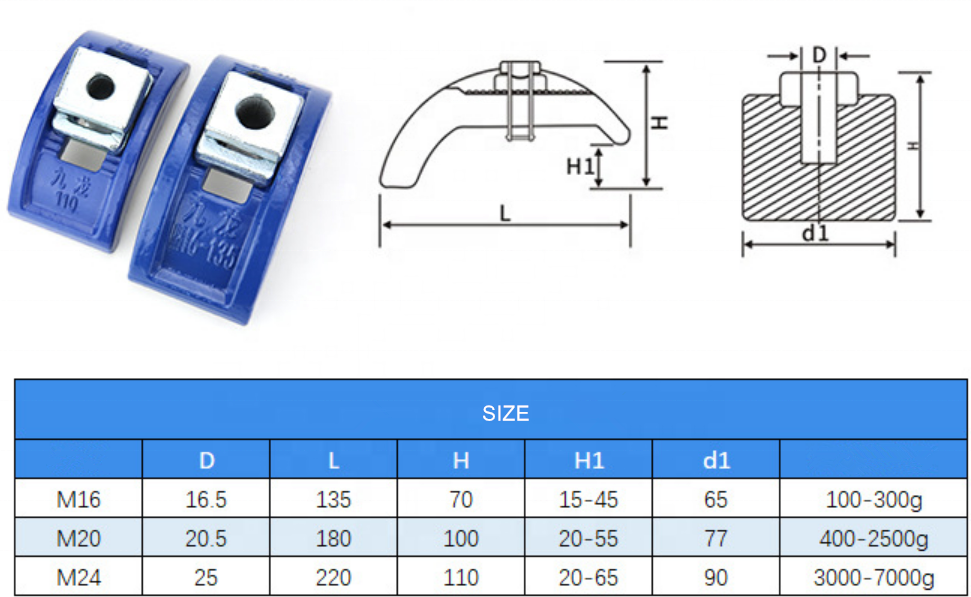

Thông số kỹ thuật cầu kẹp cong
3. Ưu điểm của cầu kẹp khuôn cong
- Kết cấu chắc chắn, phù hợp với ứng dụng gá khuôn công nghiệp.
- Thép S45C có độ bền cơ học và khả năng chịu lực tốt.
- Thiết kế dạng cong tạo điểm tỳ ổn định trên khuôn.
- Có nhiều kích thước M16, M20 và M24.
- Phù hợp với hệ thống bàn máy sử dụng rãnh T.
- Có thể kết hợp với T-bolt và đai ốc T để tạo hệ thống kẹp khuôn hoàn chỉnh.
- Dễ tháo lắp khi thay khuôn hoặc bảo trì máy.
4. Khi nào nên sử dụng cầu kẹp khuôn cong?
Cầu kẹp khuôn cong phù hợp khi cần cố định khuôn trên bàn máy và vị trí kẹp có yêu cầu về chiều cao hoặc khoảng hở.
Sản phẩm thường được sử dụng trong nhiều lĩnh vực khác nhau như:
- Máy ép nhựa và khuôn ép nhựa.
- Máy dập và khuôn dập.
- Bàn máy có rãnh T.
- Gá cố định khuôn trong quá trình gia công.
- Các ứng dụng cần tháo lắp khuôn thường xuyên.
=> So với cầu kẹp khuôn thẳng, cầu kẹp khuôn cong phù hợp hơn với những vị trí cần tạo khoảng hở và điều chỉnh theo chiều cao điểm kẹp.
Cách chọn cầu kẹp khuôn cong
Khi lựa chọn cầu kẹp khuôn, cần kiểm tra:
- Quy cách ren của T-bolt và bulông.
- Chiều cao vị trí kẹp cần thiết.
- Khoảng cách từ rãnh T đến vị trí tiếp xúc trên khuôn.
- Kích thước và trọng lượng khuôn.
- Kích thước L, H và phạm vi H1 của cầu kẹp.
=> Đặc biệt, thông số H1 cần được kiểm tra kỹ vì đây là khoảng điều chỉnh liên quan trực tiếp đến chiều cao vị trí kẹp.
