Chốt/Trục Dẫn Hướng SGPH | Shoulder Guide Pin Tiêu Chuẩn JIS Cho Khuôn Mẫu
1. Chốt dẫn hướng SGPH là gì?
Chốt dẫn hướng SGPH (Shoulder Guide Pin) là linh kiện dẫn hướng tiêu chuẩn được sử dụng trong khuôn ép nhựa, khuôn dập và đồ gá cơ khí nhằm định hướng chuyển động, tăng độ chính xác khi lắp ráp và hạn chế sai lệch giữa các chi tiết.
Trục SGPH thường được sử dụng như chốt dẫn hướng phụ, hỗ trợ căn chỉnh các tấm khuôn, cơ cấu trượt (Slider), lõi khuôn hoặc các cụm chuyển động có hành trình ngắn. SGPH được chế tạo từ thép SUJ2 và xử lý nhiệt đạt độ cứng từ 58 HRC trở lên, giúp cho khả năng chống mài mòn cao và làm việc ổn định trong môi trường sản xuất liên tục.

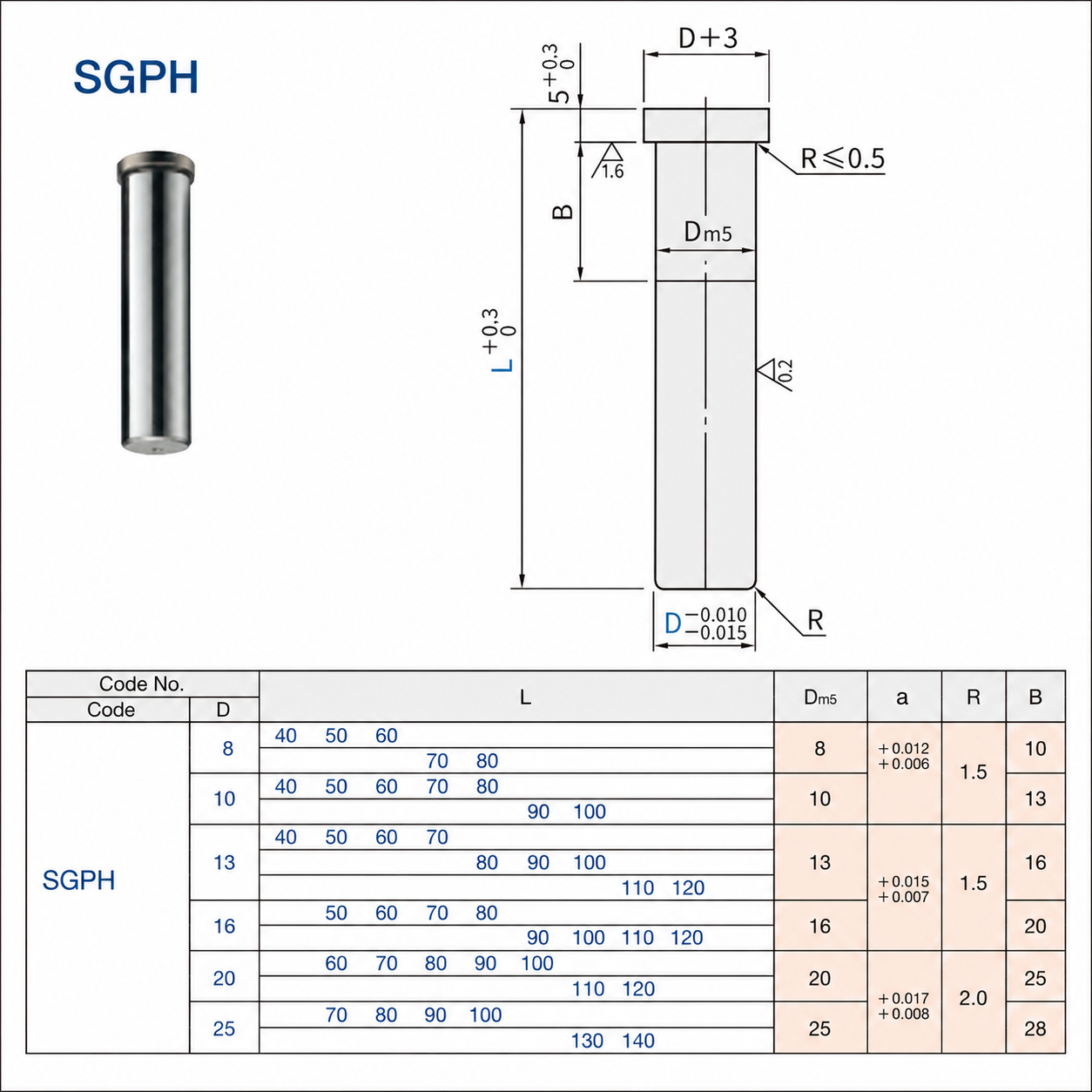

Bản vẽ và thông số SGPH
2. Thông số kỹ thuật của SGPH.
Tên sản phẩm: Chốt dẫn hướng SGPH(Shoulder Guide Pin)
Model: SGPH
Tiêu chuẩn: JIS
Kiểu : Có vai (Shoulder Type)
Vật liệu: SUJ2
Độ cứng: ≥58 HRC
Bề mặt: Mài chính xác
3. Đặc điểm và ưu điểm của chốt dẫn hướng SGPH
Gia công theo tiêu chuẩn JIS
SGPH được sản xuất với độ chính xác cao, đảm bảo khả năng lắp ghép ổn định và tương thích với nhiều hệ thống khuôn tiêu chuẩn.
Thiết kế có vai định vị
Phần vai giúp cố định vị trí lắp đặt, hạn chế dịch chuyển trong quá trình làm việc và tăng độ ổn định của hệ thống dẫn hướng.
Vật liệu SUJ2 chống mài mòn
Được chế tạo từ thép SUJ2 và xử lý nhiệt đạt 58 HRC trở lên, SGPH có khả năng chịu tải và chống mài mòn tốt.
Độ đồng tâm cao
Bề mặt được mài chính xác giúp giảm ma sát, đảm bảo chuyển động mượt mà và tăng tuổi thọ của các chi tiết liên quan.
Tuổi thọ dài
Khả năng làm việc ổn định trong điều kiện tải trọng lớn và chu kỳ vận hành liên tục giúp giảm chi phí bảo trì và thay thế.
4. Ứng dụng của chốt dẫn hướng SGPH
Chốt dẫn hướng SGPH được sử dụng trong:
- Khuôn ép nhựa.
- Khuôn dập kim loại.
- Cơ cấu Slider.
- Cơ cấu Lifter.
- Đồ gá cơ khí.
- Máy tự động hóa.
- Thiết bị lắp ráp chính xác.
5. Câu hỏi thường gặp (FAQ)
Chốt dẫn hướng SGPH dùng để làm gì?
Trục SGPH được sử dụng để dẫn hướng và định vị các cụm chuyển động trong khuôn, giúp các chi tiết đóng mở chính xác và giảm mài mòn.
SGPH khác trục dẫn hướng EGH hay GPJ như thế nào?
-
- SGPH là chốt dẫn hướng phụ, thường dùng cho slider, lifter hoặc các cụm chuyển động nhỏ.
- EGH và GPJ là trục dẫn hướng chính, kết hợp với bạc dẫn hướng để dẫn hướng toàn bộ hai nửa khuôn.
Chốt SGPH được làm từ vật liệu gì?
Theo catalog, SGPH được chế tạo từ SUJ2 và xử lý nhiệt đạt độ cứng từ 58 HRC trở lên, mang lại khả năng chống mài mòn và độ bền cao.
Khi nào nên thay chốt dẫn hướng SGPH?
Nên thay khi chốt bị mòn, xước, cong hoặc không còn đảm bảo độ chính xác, tránh ảnh hưởng đến khả năng dẫn hướng của khuôn.
6. Linhkienkhuon247 cung cấp chốt dẫn hướng SGPH
Sun Việt cung cấp đa dạng các dòng chốt dẫn hướng SGPH tiêu chuẩn JIS với nhiều kích thước khác nhau.
Cam kết
- Gia công chính xác.
- Vật liệu SUJ2 chất lượng cao.
- Độ cứng ≥58 HRC.
- Đa dạng kích thước.
- Hàng có sẵn.
- Giao hàng nhanh toàn quốc.
- Hỗ trợ lựa chọn theo bản vẽ kỹ thuật.
=> Xem thêm: Bạc dẫn hướng là gì?
Linhkienkhuon247 – Đồng hành cùng sự bền bỉ của mọi khuôn mẫu!
