Bộ Dẫn Hướng MYKP | Guide Post Set Bạc Hợp Kim Nhôm Có Chốt Định Vị

1. Bộ dẫn hướng MYKP là gì?

Bộ dẫn hướng MYKP (Guide Post Set – Aluminum Type With Dowel Hole) là bộ dẫn hướng tiêu chuẩn được thiết kế cho khuôn dập và các hệ thống cơ khí chính xác. Bộ sản phẩm bao gồm đế trên, đế dưới, trụ dẫn hướng, bạc dẫn hướng bằng hợp kim nhôm, lò xo hồi, bu lông và chốt định vị, giúp đảm bảo hai nửa khuôn luôn đồng tâm và vận hành ổn định.

Khác với dòng MYAK, MYKP được bổ sung lỗ chốt định vị (Dowel Hole) trên đế, giúp lắp đặt chính xác hơn, hạn chế sai lệch vị trí và thuận tiện khi thay thế.

Bạc dẫn hướng bằng hợp kim nhôm (Aluminum Alloy) có trọng lượng nhẹ, khả năng tản nhiệt tốt và giúp giảm khối lượng của toàn bộ cụm dẫn hướng.

Một bộ dẫn hướng MYKP bao gồm:

• Đế trên
• Trục dẫn hướng
• Bạc dẫn hướng
• Lò xo hồi
• Đế dưới
• 08 bu lông lục giác (Hex Socket Cap Screws)
• 04 chốt định vị (Dowel Pins)

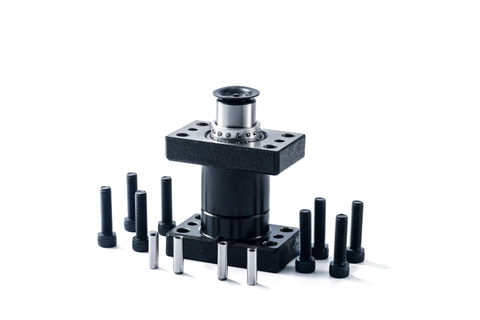

Bộ dẫn hướng MYKP

2. Đặc điểm và ưu điểm của bộ dẫn hướng MYKP

Có chốt định vị giúp lắp đặt chính xác

MYKP được thiết kế sẵn lỗ lắp chốt định vị, giúp cố định vị trí bộ dẫn hướng trên tấm khuôn, nâng cao độ chính xác khi lắp ráp và thay thế.

Bạc dẫn hướng bằng hợp kim nhôm

Bạc dẫn hướng sử dụng Aluminum Alloy, có ưu điểm trọng lượng nhẹ, khả năng tản nhiệt tốt và giảm tải cho hệ thống chuyển động.

Trụ dẫn hướng SUJ2 tôi cứng

Trụ dẫn hướng được chế tạo từ thép SUJ2, bề mặt được tôi cao tần đạt độ cứng từ 58 HRC trở lên, giúp chống mài mòn và duy trì độ chính xác trong thời gian dài.

Đế gang FC250 cứng vững

Đế trên và đế dưới được sản xuất từ gang FC250, có độ ổn định cao, khả năng chịu tải và hấp thụ rung động tốt.

Có lò xo hồi

Bộ dẫn hướng được tích hợp lò xo hồi giúp cụm dẫn hướng trở về vị trí ban đầu sau mỗi chu kỳ làm việc, góp phần tăng độ ổn định của hệ thống.

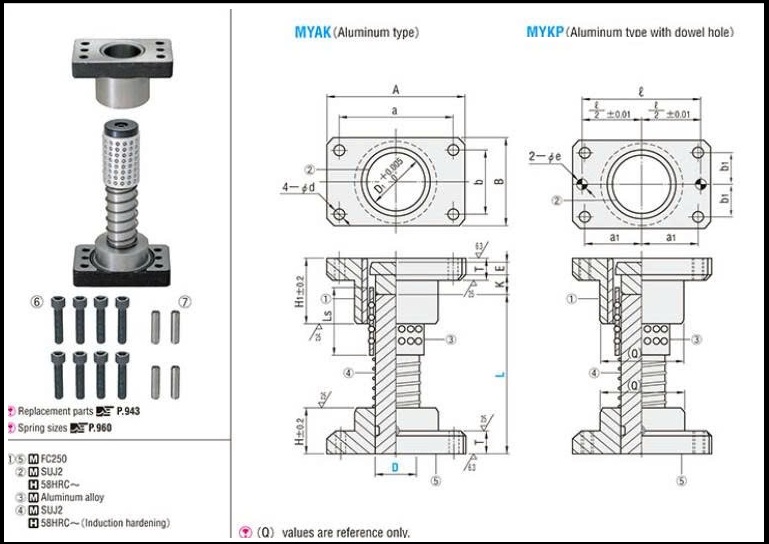

3. Thông số kỹ thuật



4. Ứng dụng của bộ dẫn hướng MYKP

Bộ dẫn hướng MYKP được sử dụng trong:

• Khuôn dập nguội.
• Khuôn liên hoàn.
• Khuôn cắt kim loại.
• Máy tự động hóa.
• Đồ gá cơ khí.
• Thiết bị lắp ráp chính xác.
• Hệ thống yêu cầu giảm trọng lượng cụm dẫn hướng.

5. Câu hỏi thường gặp (FAQ)

Bộ dẫn hướng MYKP dùng để làm gì?

MYKP có nhiệm vụ dẫn hướng và định vị chính xác giữa hai nửa khuôn, đảm bảo khuôn đóng mở ổn định và duy trì độ đồng tâm trong quá trình làm việc.

MYKP khác MYAK ở điểm nào?

Điểm khác biệt chính là MYKP có thêm lỗ chốt định vị và đi kèm chốt định vị, trong khi MYAK là phiên bản không có chốt định vị.

Vì sao sử dụng bạc hợp kim nhôm?

Bạc hợp kim nhôm có ưu điểm trọng lượng nhẹ, tản nhiệt tốt và giảm khối lượng của cụm dẫn hướng, phù hợp với các hệ thống yêu cầu tốc độ và giảm quán tính chuyển động.

6. Linhkienkhuon247 cung cấp bộ dẫn hướng MYKP chính hãng

Linhkienkhuon247 chuyên cung cấp bộ dẫn hướng MYKP tiêu chuẩn JIS với đầy đủ kích thước, đáp ứng nhu cầu của các doanh nghiệp chế tạo khuôn và cơ khí chính xác.

Cam kết

• Đúng tiêu chuẩn JIS.
• Trụ SUJ2 tôi cứng ≥58 HRC.
• Bạc hợp kim nhôm chất lượng cao.
• Đầy đủ bu lông, lò xo và chốt định vị.
• Đa dạng kích thước tiêu chuẩn.
• Giao hàng nhanh toàn quốc.
• Hỗ trợ lựa chọn theo bản vẽ kỹ thuật.
