Bộ Dẫn Hướng MYKP50 Tiêu Chuẩn Misumi: Giải Pháp Tối Ưu Cho Khuôn Dập Ô Tô Cường Độ Cao

1. Bộ Dẫn Hướng MYKP50 Khái Niệm Và Ý Nghĩa Ký Hiệu.

Bộ dẫn hướng MYKP50 là bộ trụ hướng độc lập có bi gắn đế được thiết kế và sản xuất theo tiêu chuẩn quốc tế JIS.

• Ký hiệu MYKP: Thể hiện đây là dòng sản phẩm bộ dẫn hướng có bi gắn đế chuyên dụng, tích hợp thêm lỗ chốt định vị (Dowel hole) giúp chống xoay, định vị chính xác tuyệt đối giữa phần đế trên và đế dưới của khuôn dập.

• Số 50: Đại diện cho đường kính của trục dẫn hướng Ø50 mm. Đây là kích thước lớn, sở hữu khả năng chịu lực uốn và lực cắt vô cùng vượt trội, chuyên dùng cho các bộ khuôn dập linh kiện ô tô, xe máy, hoặc thiết bị điện tử gia dụng hạng nặng.

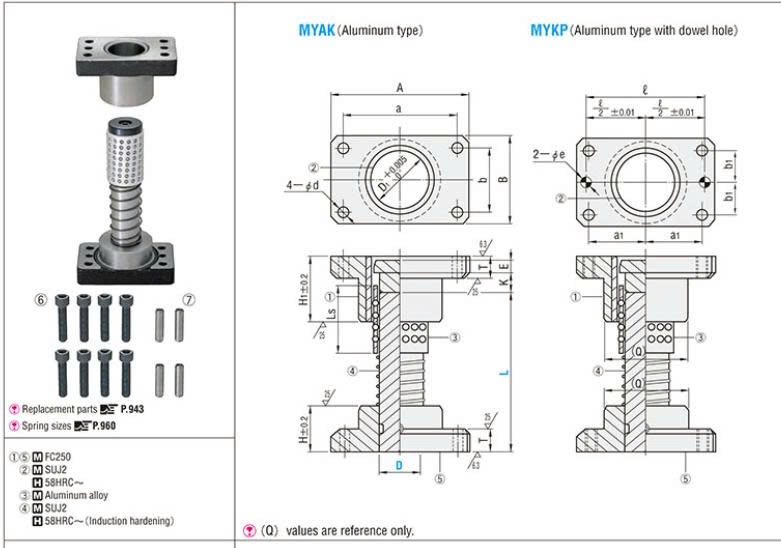

Bộ dẫn hướng MYKP

2. Thông Số Kỹ Thuật Bộ Dẫn Hướng MYKP50

• Mã sản phẩm: MYKP50

• Đường kính trục: 50 mm

• Loại dẫn hướng: Aluminum Type With Dowel Hole

• Vật liệu trục: SUJ2

• Vật liệu đế: FC250

• Độ cứng: ≥ HRC58

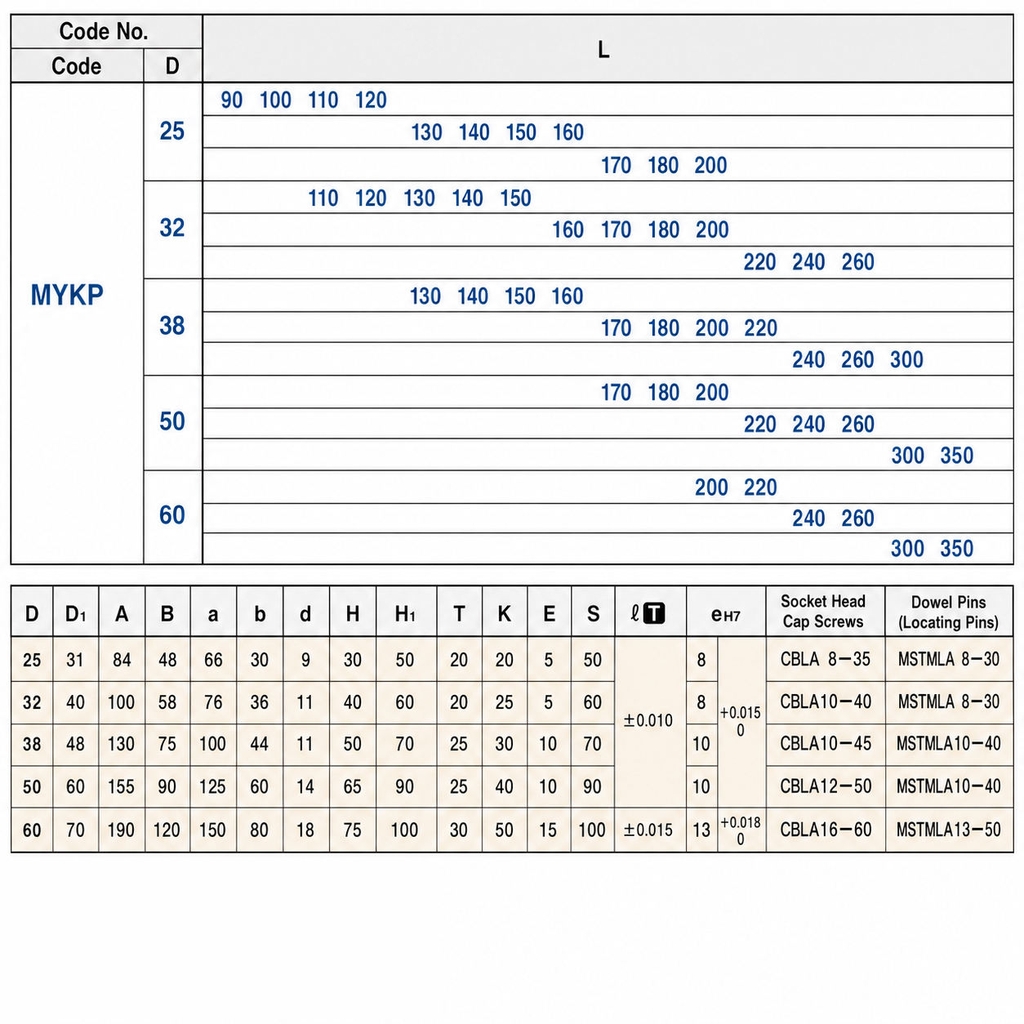

Thông số của bộ dẫn hướng MYAP

3. Ưu Điểm Vượt Trội Của Bộ Dẫn Hướng MYKP50

• Khả năng chịu tải và chống vặn cực tốt: Với đường kính trục lên tới 50mm, MYKP50 có khả năng chống lại các lực lệch tâm, lực vặn phương ngang rất mạnh sinh ra trong các máy dập thủy lực, máy dập cơ công suất lớn.

• Hệ số ma sát siêu thấp: Cơ chế dẫn hướng bằng ổ bi đũa/bi vòng giúp khuôn vận hành trơn tru ở tốc độ cao mà không lo bị kẹt đứng hay sinh nhiệt gây biến dạng trục.

• Tiết kiệm thời gian gá đặt: Thiết kế tích hợp sẵn đế và 2 lỗ chốt định vị giúp kỹ thuật viên tháo lắp, căn chỉnh độ đồng tâm giữa khuôn trên (Upper) và khuôn dưới (Lower) một cách nhanh chóng và chuẩn xác tuyệt đối.

• Độ bền bỉ lý tưởng: Vật liệu SUJ2 tôi cứng giúp kéo dài tuổi thọ vận hành lên tới hàng triệu hành trình dập, giảm thiểu tối đa thời gian dừng máy (down-time) để sửa chữa bảo dưỡng khuôn.

4. Quy Trình Lắp Đặt Và Bảo Dưỡng MYKP50 Đúng Tiêu Chuẩn

Để bộ dẫn hướng phát huy tốt nhất công năng và tránh hư hại trong quá trình vận hành, cần tuân thủ 5 bước kỹ thuật sau:

1. Vệ sinh bề mặt: Lau chùi sạch bụi bẩn, ba-via tại các vị trí lỗ lắp đặt trên tấm khuôn.

2. Định vị chốt trước: Đặt đế trục vào đúng vị trí thiết kế, đóng chốt định vị vào lỗ chốt gá trước để đảm bảo tính đồng tâm tuyệt đối cho cụm dẫn hướng.

3. Siết bu-lông đối xứng: Tiến hành bắt 4 bu-lông định vị, siết lực đều tay theo quy trình đối xứng chéo để tránh hiện tượng nghiêng hay lệch đế.

4. Kiểm tra độ thẳng đứng: Đo đạc lại độ vuông góc của trục dẫn hướng so với mặt phẳng tấm khuôn.

5. Tra dầu bảo dưỡng: Thường xuyên tra mỡ/dầu bôi trơn chuyên dụng chịu nhiệt vào phần áo bi và trục trơn giúp hệ thống luôn hoạt động mượt mà mút mát.
