Bộ Dẫn Hướng MYZP | Guide Post Set Tự Bôi Trơn Có Chốt Định Vị Tiêu Chuẩn JIS
1. Bộ dẫn hướng MYZP là gì?
Bộ dẫn hướng MYZP (Guide Post Set - With Dowel Pin Holes, Self-Lubricating Type) là bộ dẫn hướng tiêu chuẩn được thiết kế cho khuôn dập và thiết bị cơ khí chính xác. Sản phẩm gồm bạc dẫn hướng, trụ dẫn hướng, đế trên, đế dưới, bu lông và chốt định vị, giúp định vị chính xác hai nửa khuôn trong quá trình đóng mở.
Điểm nổi bật của MYZP là bạc dẫn hướng tự bôi trơn, sử dụng gang FC250 nhúng MoS₂ (Molybdenum Disulfide), giúp giảm ma sát, hạn chế mài mòn và giảm nhu cầu bảo dưỡng so với các bộ dẫn hướng sử dụng dầu bôi trơn.
Nhờ thiết kế có lỗ chốt định vị (Dowel Pin Holes), bộ dẫn hướng MYZP dễ lắp đặt, đảm bảo độ đồng tâm và tăng độ chính xác khi thay thế.

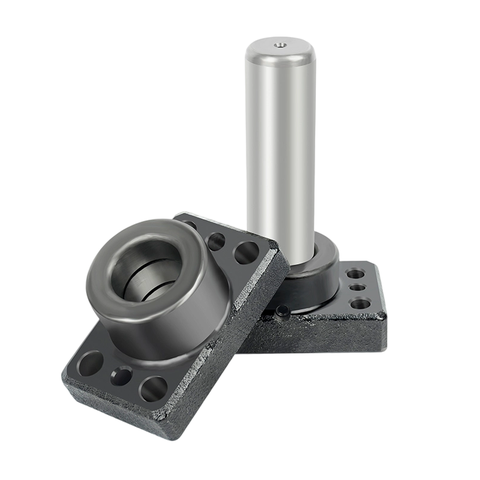

Bộ dẫn hướng MYZP
2. Thông số kỹ thuật của bộ dẫn hướng MYZP
| Thuộc tính | Thông số |
|---|---|
| Tên sản phẩm | Bộ dẫn hướng MYZP |
| Tên tiếng Anh | Guide Post Set - Self-Lubricating Type |
| Model | MYZP |
| Kiểu | With Dowel Pin Holes |
| Tiêu chuẩn | JIS |
| Vật liệu bạc dẫn hướng | FC250 nhúng MoS₂ |
| Vật liệu trụ dẫn hướng | S45C |
| Độ cứng trụ | ≥55 HRC (Induction Hardened) |
| Vật liệu đế | FC250 |
| Phụ kiện | 8 bu lông lục giác, 4 chốt định vị |
| RoHS | Có |
3. Đặc điểm và ưu điểm của bộ dẫn hướng MYZP
Bạc dẫn hướng tự bôi trơn
Bạc dẫn hướng MGBZP được chế tạo từ gang FC250 có nhúng MoS₂, giúp hình thành lớp bôi trơn khô trong quá trình làm việc, giảm ma sát mà không cần cấp dầu thường xuyên.
Trụ dẫn hướng S45C tôi cao tần
Trụ dẫn hướng MGP được chế tạo từ thép S45C, bề mặt được tôi cao tần đạt 55 HRC trở lên, tăng khả năng chống mài mòn và duy trì độ chính xác trong thời gian dài.
Đế gang FC250 cứng vững
Đế trên và đế dưới MGHP được sản xuất từ gang FC250 có độ ổn định cao, khả năng chịu tải tốt và hấp thụ rung động hiệu quả.
Có chốt định vị
Thiết kế lỗ chốt định vị giúp bộ dẫn hướng được lắp đặt chính xác, hạn chế sai lệch vị trí và rút ngắn thời gian thay thế.
Giảm chi phí bảo trì
Nhờ sử dụng bạc tự bôi trơn, MYZP giúp giảm lượng dầu bôi trơn cần sử dụng, hạn chế thời gian bảo dưỡng và tăng tuổi thọ hệ thống.
4. Cấu tạo và ứng dụng bộ dẫn hướng MYZP
Một bộ dẫn hướng MYZP gồm các chi tiết:
| STT | Chi tiết | Mã |
|---|---|---|
| ① | Bạc dẫn hướng | MGBZP |
| ② | Trụ dẫn hướng | MGP |
| ③ | Đế dẫn hướng | MGHP |
| Phụ kiện | Bu lông lục giác | 8 chiếc |
| Phụ kiện | Chốt định vị | 4 chiếc |
Bộ dẫn hướng MYZP được sử dụng rộng rãi trong các ngành như:
- Khuôn dập nguội.
- Khuôn liên hoàn (Progressive Die).
- Khuôn cắt.
- Máy tự động hóa.
- Đồ gá cơ khí.
- Thiết bị làm việc liên tục.
- Hệ thống yêu cầu giảm bảo trì và bôi trơn.
5. So sánh MYZP và MYP
| Tiêu chí | MYZP | MYP |
|---|---|---|
| Kiểu bôi trơn | Tự bôi trơn (MoS₂) | Bôi trơn bằng dầu |
| Bạc dẫn hướng | FC250 nhúng MoS₂ | Bạc dầu |
| Trụ dẫn hướng | S45C tôi cao tần | S45C tôi cao tần |
| Độ cứng trụ | ≥55 HRC | ≥55 HRC |
| Chốt định vị | Có | Có |
| Bảo trì | Thấp | Cần bổ sung dầu định kỳ |
=>Xem thêm tại: Bộ dẫn hướng MYP
6. Linhkienkhuon247 cung cấp bộ dẫn hướng MYZP chính hãng
Linhkienkhuon247 chuyên cung cấp bộ dẫn hướng MYZP tiêu chuẩn JIS với đầy đủ kích thước, đáp ứng nhu cầu của các đơn vị chế tạo khuôn dập và doanh nghiệp cơ khí chính xác.
Cam kết
- Đúng tiêu chuẩn JIS.
- Bạc FC250 nhúng MoS₂ chất lượng cao.
- Trụ S45C tôi cao tần ≥55 HRC.
- Đầy đủ bu lông và chốt định vị.
- Đa dạng kích thước tiêu chuẩn.
- Giao hàng nhanh toàn quốc.
- Hỗ trợ lựa chọn theo bản vẽ kỹ thuật.
