Bộ Dẫn Hướng MYP | Guide Post Set Có Chốt Định Vị Tiêu Chuẩn JIS

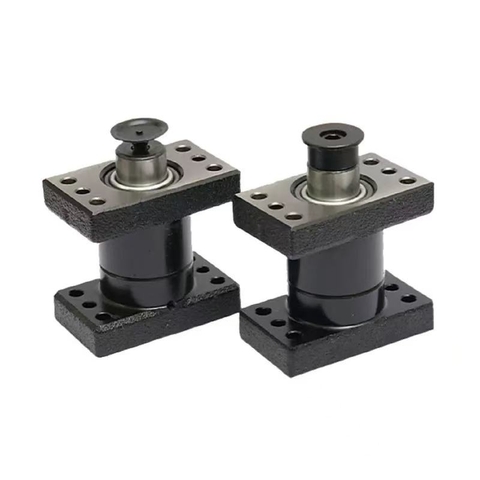

1. Bộ dẫn hướng MYP là gì?
Bộ dẫn hướng MYP (Guide Post Set With Dowel Hole, Oil Type) là cụm dẫn hướng tiêu chuẩn dùng trong khuôn dập kim loại, đồ gá và các thiết bị cơ khí chính xác. Bộ sản phẩm bao gồm đế trên, đế dưới, trụ dẫn hướng, bạc dẫn hướng, bu lông và chốt định vị, giúp đảm bảo hai nửa khuôn luôn được căn chỉnh chính xác trong quá trình đóng mở.
Điểm nổi bật của dòng MYP là thiết kế có lỗ chốt định vị (With Dowel Hole), giúp việc lắp đặt nhanh chóng, tăng độ chính xác khi thay thế và hạn chế sai lệch vị trí sau thời gian sử dụng.
Thông tin kỹ thuật của MYP
- Model: MYP
- Loại: With Dowel Hole (Có lỗ chốt định vị)
- Kiểu bôi trơn: Oil Type
- Thân đế trên và dưới: FC250
- Trụ dẫn hướng: S45C
- Độ cứng trụ: 55 HRC (Induction Hardening)
- Có chốt định vị và bu lông lắp kèm
- RoHS: Có

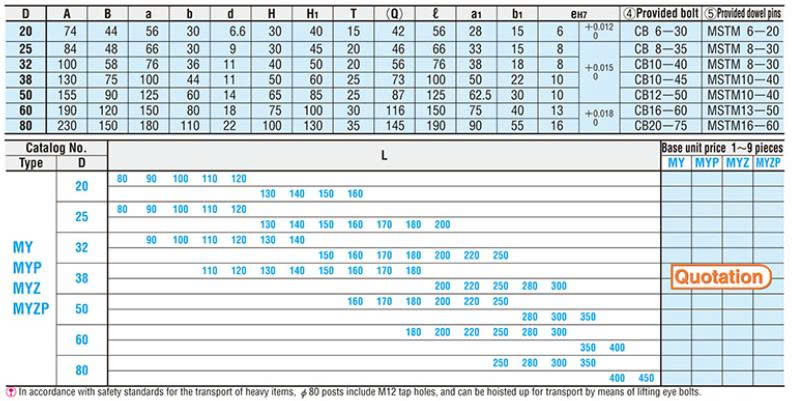

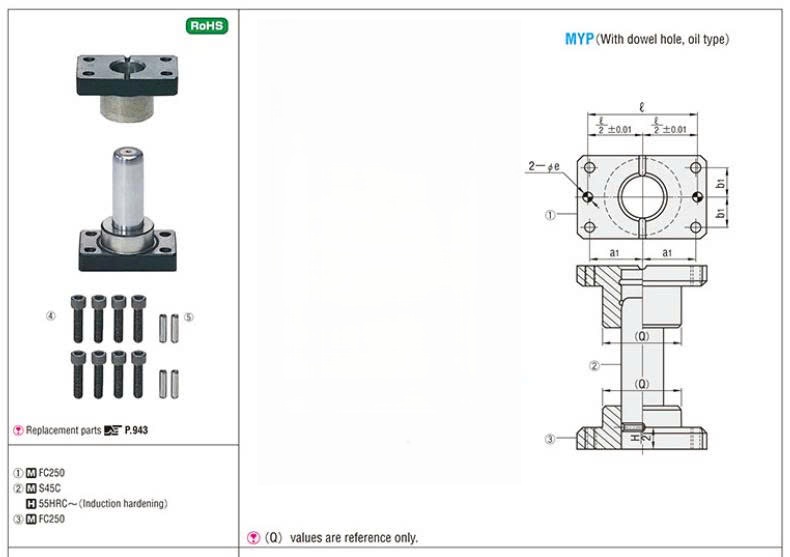

Bản vẽ và thông số bộ dẫn hướng MYP
2. Đặc điểm và ưu điểm của bộ dẫn hướng MYP
Có chốt định vị, lắp đặt chính xác
Bộ dẫn hướng MYP được thiết kế sẵn lỗ lắp chốt định vị, giúp định vị chính xác giữa bộ dẫn hướng và tấm khuôn, giảm sai số khi lắp ráp hoặc thay thế.
Trụ dẫn hướng tôi cao tần
Trụ dẫn hướng được chế tạo từ thép S45C, bề mặt được tôi cao tần đạt khoảng 55 HRC, giúp tăng khả năng chống mài mòn và kéo dài tuổi thọ.
Đế gang FC250 cứng vững
Đế trên và đế dưới được sản xuất từ gang FC250, có độ cứng và khả năng hấp thụ rung động tốt, phù hợp với khuôn làm việc liên tục.
Hệ thống bôi trơn bằng dầu
Dòng MYP thuộc Oil Type, sử dụng dầu bôi trơn để giảm ma sát giữa trụ và bạc dẫn hướng, giúp chuyển động ổn định và tăng tuổi thọ của hệ thống.
Thay thế và bảo trì thuận tiện
Thiết kế tiêu chuẩn JIS giúp các linh kiện có thể thay thế dễ dàng khi cần bảo trì hoặc sửa chữa.
3. So sánh MYP và MYZP
| Tiêu chí | MYP | MYZP |
|---|---|---|
| Chốt định vị | Có | Có |
| Hệ thống bôi trơn | Dầu (Oil Type) | Mỡ hoặc không dầu (tùy model) |
| Trụ dẫn hướng | S45C tôi cao tần | Tùy model |
| Ứng dụng | Khuôn dập tiêu chuẩn | Khuôn yêu cầu khác về bôi trơn |
4. Câu hỏi thường gặp (FAQ)
Bộ dẫn hướng MYP dùng để làm gì?
MYP giúp dẫn hướng và định vị chính xác giữa nửa khuôn trên và nửa khuôn dưới, đảm bảo khuôn đóng mở ổn định và giảm mài mòn.
Vì sao MYP có chốt định vị?
Chốt định vị giúp cố định vị trí của bộ dẫn hướng trên tấm khuôn, tăng độ chính xác khi lắp ráp và thuận tiện khi thay thế.
Bộ dẫn hướng MYP có cần bôi trơn không?
Có. Đây là dòng Oil Type, vì vậy nên bổ sung dầu bôi trơn định kỳ để duy trì khả năng dẫn hướng và kéo dài tuổi thọ của trụ và bạc.
5. Linhkienkhuon247 cung cấp bộ dẫn hướng MYP chính xác cao
Linhkienkhuon247 chuyên cung cấp bộ dẫn hướng MYP tiêu chuẩn JIS, đáp ứng nhu cầu của các doanh nghiệp chế tạo khuôn và cơ khí chính xác.
Cam kết
-
- Đúng tiêu chuẩn JIS.
- Trụ S45C tôi cao tần 55 HRC.
- Đế FC250 chất lượng cao.
- Có đầy đủ bu lông và chốt định vị.
- Giao hàng nhanh toàn quốc.
- Hỗ trợ lựa chọn theo bản vẽ kỹ thuật.
