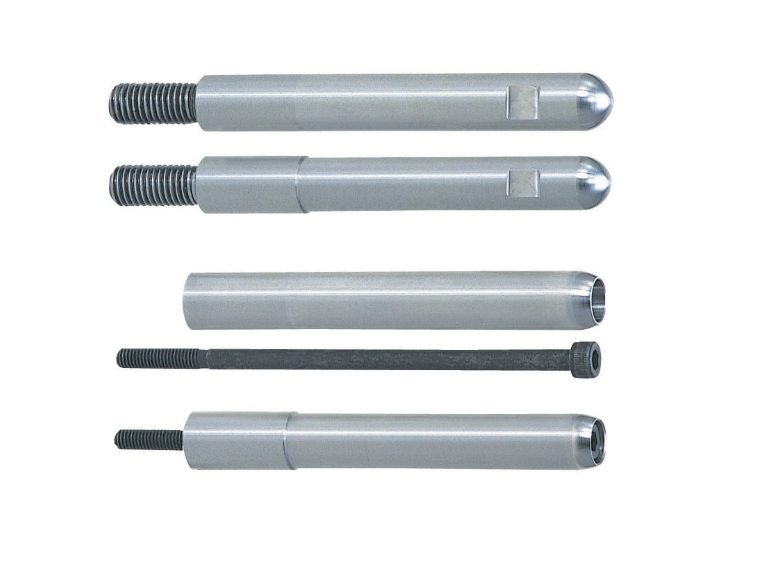

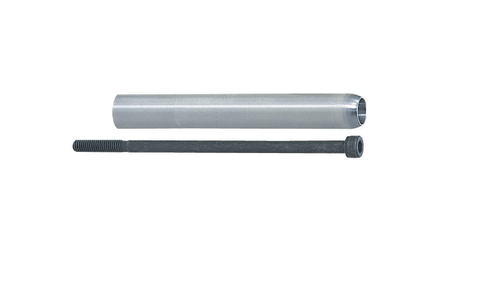

Chốt xiên APX: đối chiếu kiểu giữ bằng bu lông đầu trụ
Catalogue MISUMI phân biệt APX theo kiểu giữ bằng bu lông đầu trụ. Chốt xiên cần được đọc cùng lỗ trong khối trượt và đường chuyển động của cơ cấu.
Chọn đúng phần giữ rồi mới chốt thân
| Vùng | Cần đối chiếu |
|---|---|

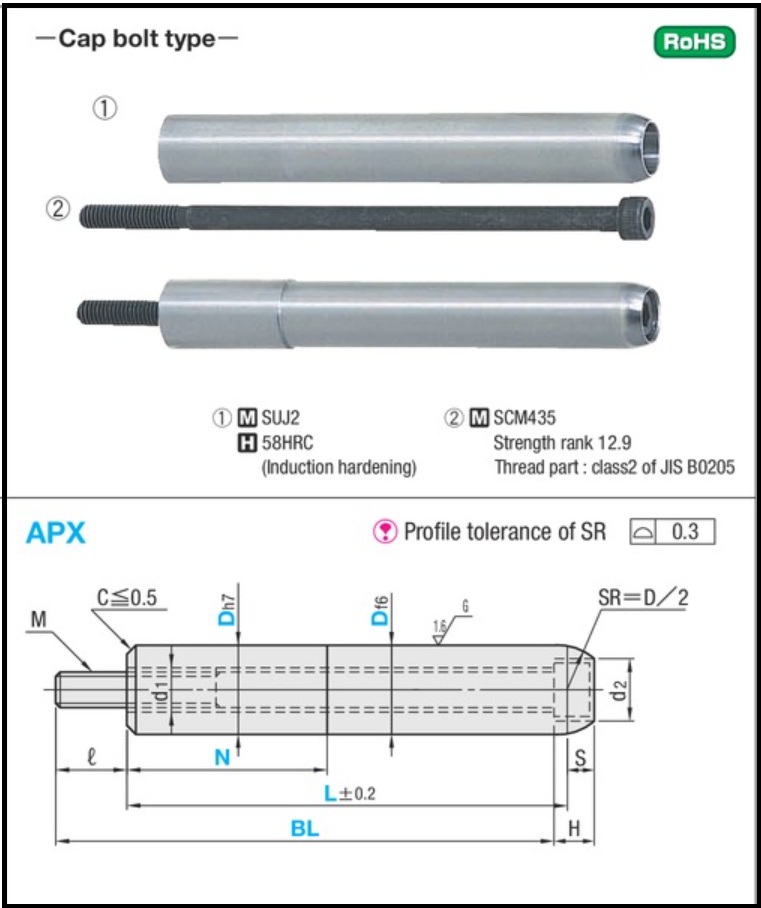

| Phần giữ | Bản vẽ liên kết bu lông đầu trụ và tấm nhận. |
| Thân xiên | Góc, chiều dài làm việc và đường đi theo thiết kế. |
| Lỗ tiếp nhận | Vùng tiếp xúc trong khối trượt, chiều sâu và khoảng thoát. |
Khi thay chốt xiên
- Ghi mã đầy đủ và chụp phần giữ.
- Đọc bản vẽ cả chốt và khối trượt.
- Không đổi APM/APX chỉ vì đường kính và chiều dài giống nhau.
Tài liệu đối chiếu: MISUMI — tài liệu theo dòng.
