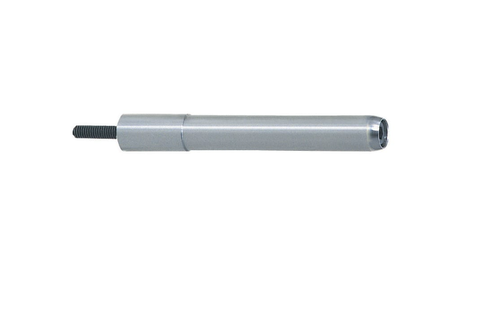

Chốt Xiên APX13 | Angle Pin Ø13 Lắp Bu Lông Cho Cơ Cấu Slide Khuôn Ép Nhựa

1. Vì sao nên chọn chốt xiên APX13?

Chốt xiên APX13 được thiết kế theo kiểu Cap Bolt Type, sử dụng bu lông lục giác chìm để cố định thân chốt, giúp việc tháo lắp và thay thế nhanh chóng hơn so với các dòng chốt xiên ren ngoài.

Với đường kính thân Ø13 mm, chốt APX13 phù hợp cho các cơ cấu lõi trượt có tải trọng trung bình đến lớn, thường gặp trong khuôn ô tô, linh kiện điện tử, thiết bị y tế và khuôn công nghiệp.

Những ưu điểm nột bật của chốt APX13:

• Bảo trì nhanh, giảm thời gian dừng máy

Chốt APX13 được thiết kế lắp bằng bu lông giúp kỹ thuật viên dễ dàng tháo và thay thế chốt mà không cần tháo rời nhiều chi tiết của khuôn, từ đó rút ngắn thời gian bảo dưỡng.

• Hoạt động ổn định

Đầu chốt APX13 dạng cầu được gia công chính xác giúp phân bố lực đều khi tiếp xúc với rãnh dẫn hướng, giảm ma sát và hạn chế mài mòn.

• Chịu tải tốt

 Với đường kính Ø13 mm kết hợp vật liệu SUJ2 tôi cứng giúp APX13 đáp ứng tốt các cơ cấu slide có tải trọng trung bình đến lớn.

• Tuổi thọ cao

Khả năng chống mài mòn tốt giúp chốt duy trì hiệu suất ổn định trong thời gian dài, ngay cả khi khuôn hoạt động với tần suất cao.

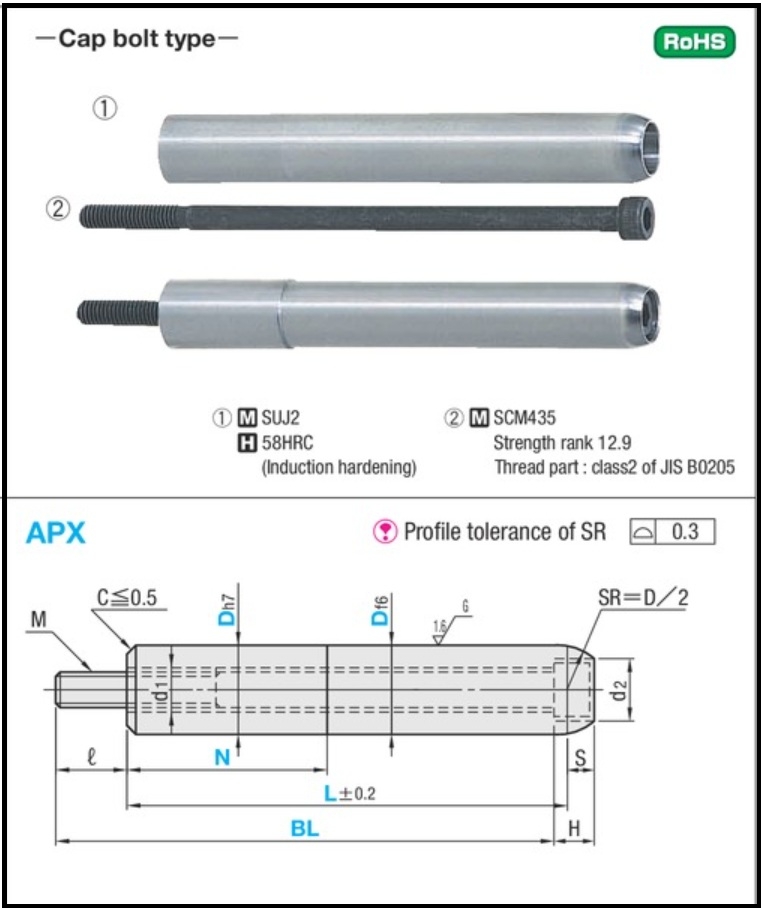

Bản vẽ chốt xiên APX

2. Thông số kỹ thuật của chốt xiên APX13

• Mã sản phẩm : APX13
• Đường kính (D): 13 mm
• Đầu chốt: Đầu cầu SR = D/2
• Chiều dài (L): 40,50.. mm
• Vật liệu thân: SUJ2
• Vật liệu bu lông: SCM435
• Độ cứng:  HRC 58
• Loại: Chốt xiên lắp bu lông (Cap Bolt Type)

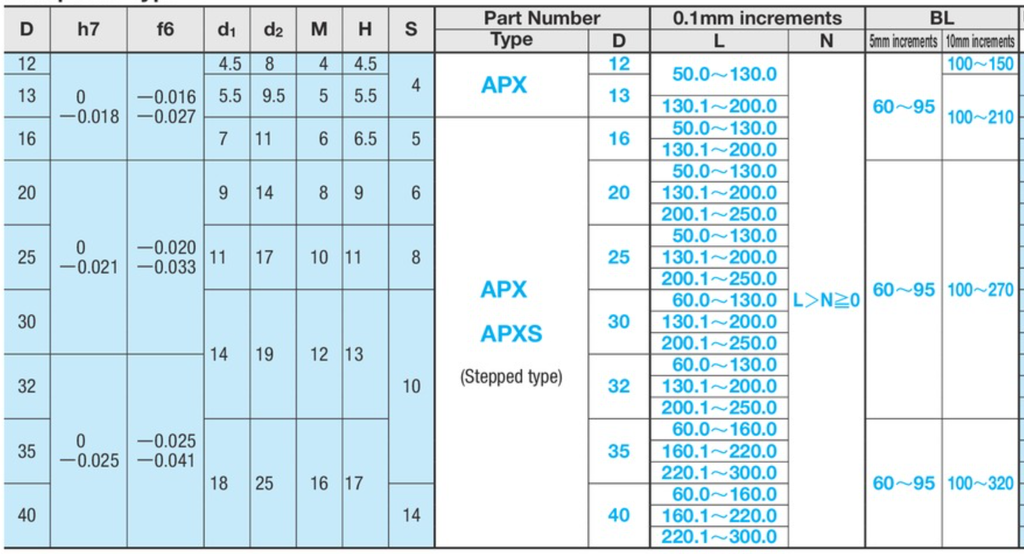

Thông số chốt xiên

3. So sánh giữa chốt xiên  APX13 và APM13

Việc lựa chọn giữa chốt xiên APX13 và APM13 phụ thuộc vào thiết kế khuôn và yêu cầu bảo trì.

=> Nếu khuôn cần bảo dưỡng thường xuyên hoặc có không gian thuận lợi cho việc tháo lắp, APX13 sẽ là lựa chọn phù hợp hơn.

4. Câu hỏi thường gặp

• Chốt xiên APX13 có ưu điểm gì so với APM13?

Ưu điểm lớn nhất là kiểu lắp bằng bu lông, giúp tháo lắp và thay thế nhanh hơn, đặc biệt phù hợp với các khuôn cần bảo trì định kỳ.

• APX13 có phù hợp với khuôn sản xuất hàng loạt không?

Có. Với thân chốt bằng SUJ2 HRC58 và bu lông SCM435 cấp bền 12.9, APX13 đáp ứng tốt yêu cầu vận hành liên tục trong các dây chuyền sản xuất.

• Chốt xiên APX13 được làm từ vật liệu gì?

Thân chốt được chế tạo từ SUJ2 tôi cứng, trong khi bu lông sử dụng SCM435 cấp bền 12.9, mang lại độ bền và khả năng chịu lực cao
