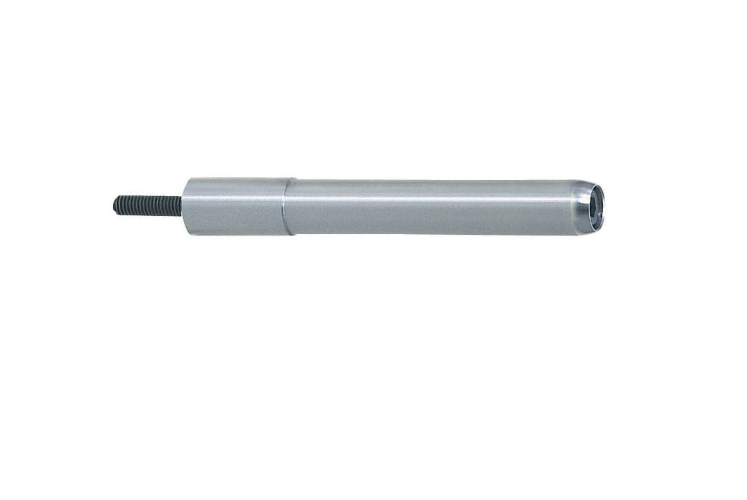

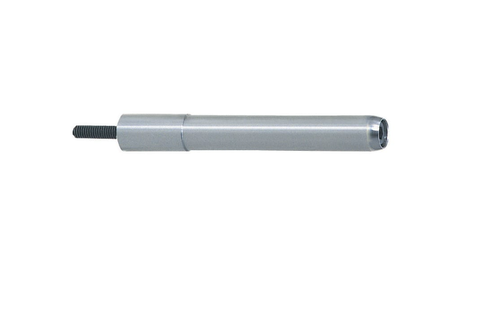

Chốt Xiên APX35 | Angle Pin Ø35 Cho Cơ Cấu Lõi Trượt Khuôn Ép Nhựa Cỡ Lớn

1. Vì sao chốt xiên APX35 được sử dụng trong các bộ khuôn công suất lớn?

Chốt xiên APX35 là dòng Angle Pin lắp bằng bu lông (Cap Bolt Type) có đường kính thân Ø35 mm, được thiết kế để đáp ứng những yêu cầu khắt khe đó. Với kết cấu chắc chắn và vật liệu có độ cứng cao, APX35 giúp cơ cấu slide vận hành ổn định, hạn chế mài mòn và giảm thời gian bảo trì khuôn.

Nhà máy nên sử dụng chốt xiên APX35 khi:

• Cơ cấu slide có trọng lượng lớn.
• Hành trình trượt dài.
• Khuôn hoạt động liên tục nhiều ca.
• Khuôn yêu cầu độ chính xác cao trong thời gian dài.
• Cần thay thế chốt nhanh khi bảo trì.

So với các model nhỏ hơn như APX20 hay APX25, APX35 mang lại độ cứng vững và khả năng chịu tải vượt trội.

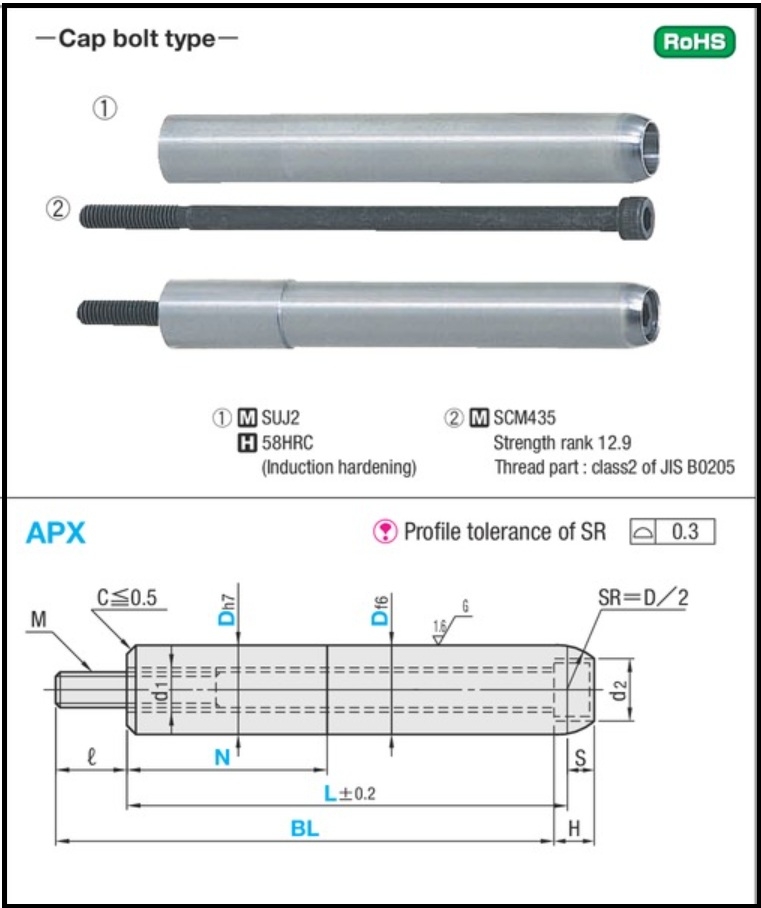

Bản vẽ chốt xiên APX

2. Thông số kỹ thuật của chốt xiên APX35

• Mã sản phẩm : APX35
• Đường kính (D): 35 mm
• Đầu chốt: Đầu cầu SR = D/2
• Chiều dài (L): 40,50.. mm
• Vật liệu thân: SUJ2
• Vật liệu bu lông: SCM435
• Độ cứng:  HRC 58
• Loại: Chốt xiên lắp bu lông (Cap Bolt Type)

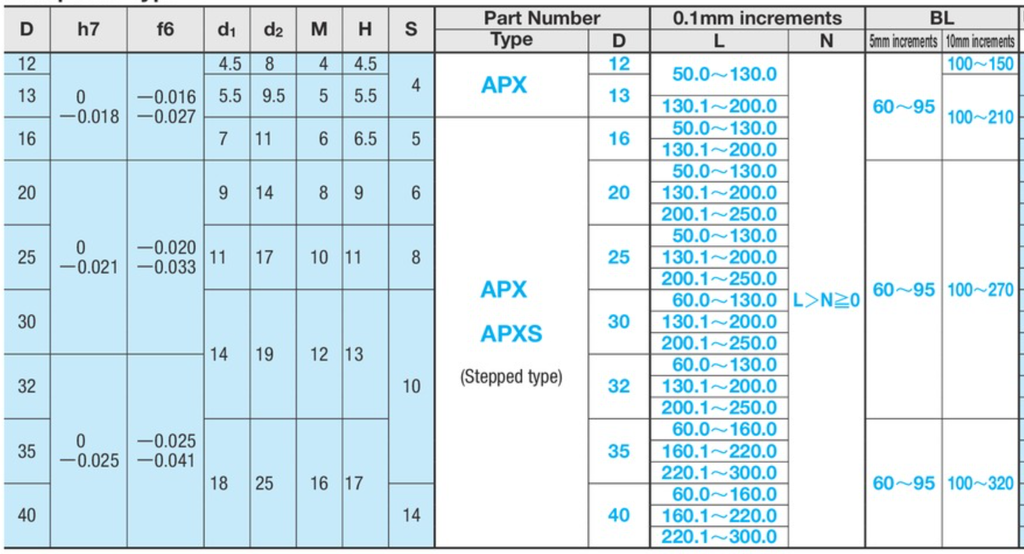

Thông số chốt xiên APX

3.  Các lưu ý khi lắp đặt APX35

Để đảm bảo cơ cấu hoạt động ổn định, cần:

• Chọn chiều dài chốt theo đúng bản vẽ thiết kế.
• Gia công lỗ lắp và rãnh dẫn hướng đúng dung sai.
• Siết bu lông theo đúng mô-men khuyến nghị.
• Bôi trơn định kỳ để giảm ma sát.
• Kiểm tra đầu chốt và bu lông trong mỗi đợt bảo trì khuôn.

4.  Câu hỏi thường gặp khi dùng APX35

• Chốt xiên APX35 phù hợp với khuôn nào?

APX35 phù hợp với các khuôn ép nhựa có cụm slide rất lớn, khuôn ô tô, khuôn pallet và các khuôn công nghiệp có tải trọng cao.

• APX35 có ưu điểm gì so với APX30?

Nhờ đường kính thân lớn hơn, APX35 có khả năng chịu tải và độ cứng vững cao hơn, phù hợp với các cơ cấu slide có trọng lượng lớn và làm việc liên tục.

• APX35 được chế tạo từ vật liệu gì?

Thân chốt được làm từ SUJ2 tôi cứng đạt khoảng HRC58, kết hợp với bu lông SCM435 cấp bền 12.9, giúp tăng khả năng chịu lực và kéo dài tuổi thọ sử dụng.
