Thông số kỹ thuật của chốt xiên APX32
- Mã sản phẩm : APX32
- Đường kính (D): 32mm
- Đầu chốt: Đầu cầu SR = D/2
- Chiều dài (L): 40,50.. mm
- Vật liệu thân: SUJ2
- Vật liệu bu lông: SCM435
- Độ cứng: HRC 58
Chính sách hỗ trợ
Sản phẩm chính hãng
Theo chính sách
Kể từ ngày mua hàng
-
Thông tin sản phẩm
-
Hướng dẫn sử dụng

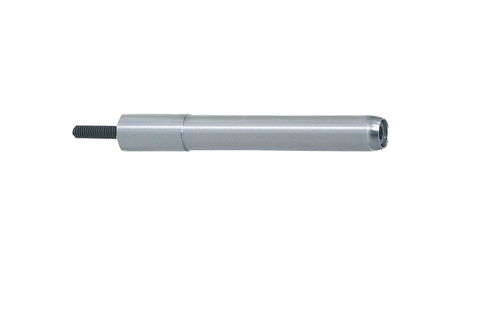

Chốt Xiên APX32 | Angle Pin Ø32 Giải Pháp Cho Slide Khuôn Có Hành Trình Dài
1. Tổng quan về chốt xiên APX32.
chốt xiên APX32 có thiết kế thân chốt bằng SUJ2 tôi cứng đạt khoảng 58 HRC, kết hợp bu lông SCM435 cấp bền 12.9, mang lại độ bền và khả năng chống mài mòn cao. Với đường kính Ø32 mm giúp tăng khả năng chịu lực, giảm biến dạng và phù hợp với các cụm slide có hành trình dài hoặc trọng lượng lớn.
Chốt xiên APX32 thường được lựa chọn cho:
- Khuôn ô tô.
- Khuôn cản xe.
- Khuôn pallet nhựa.
- Khuôn thùng chứa công nghiệp.
- Khuôn thiết bị điện.
- Khuôn nhiều slide.
- Khuôn có cụm lõi trượt lớn.

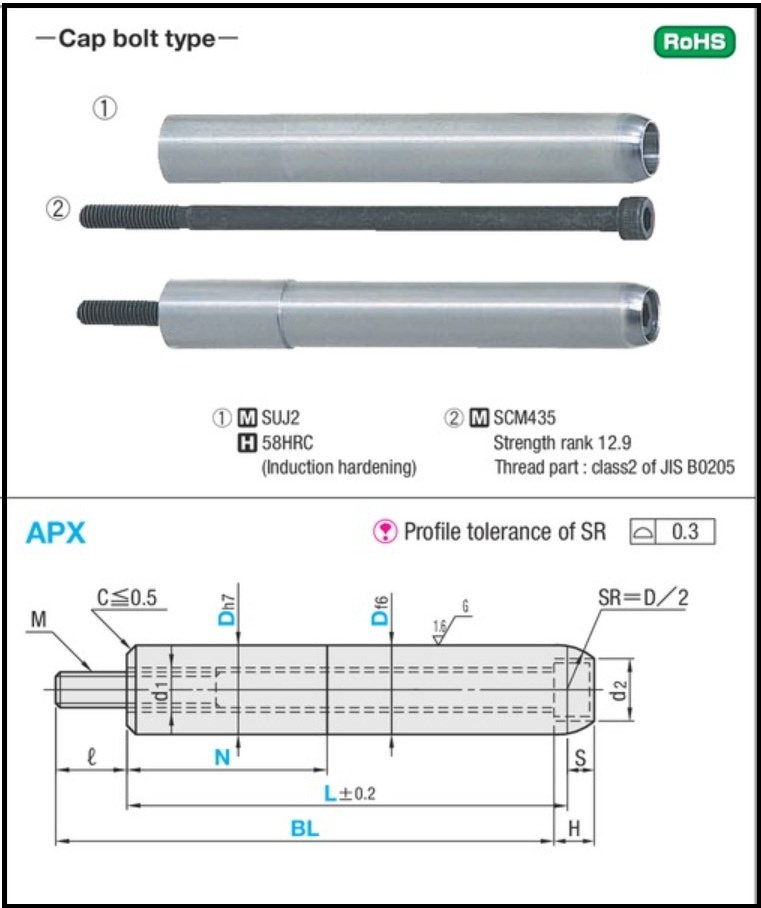

Bản vẽ chốt xiên APX
2. Thông số kỹ thuật của chốt xiên APX32
- Mã sản phẩm : APX32
- Đường kính (D): 32 mm
- Đầu chốt: Đầu cầu SR = D/2
- Chiều dài (L): 40,50.. mm
- Vật liệu thân: SUJ2
- Vật liệu bu lông: SCM435
- Độ cứng: HRC 58

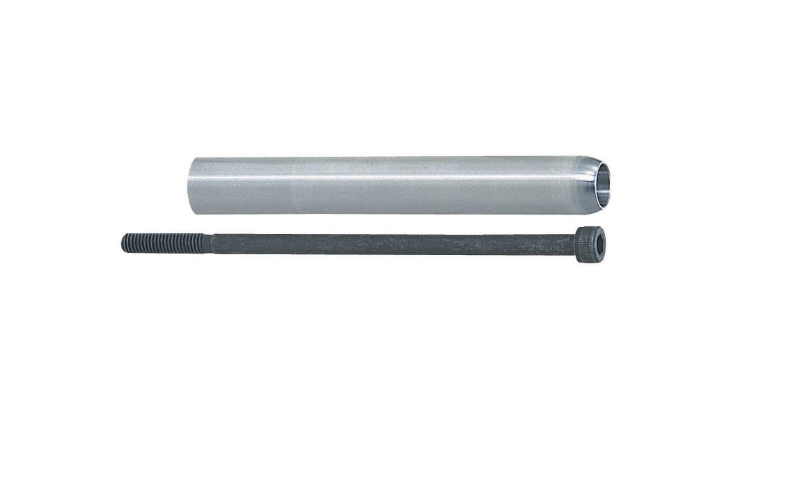

- Loại: Chốt xiên lắp bu lông (Cap Bolt Type)

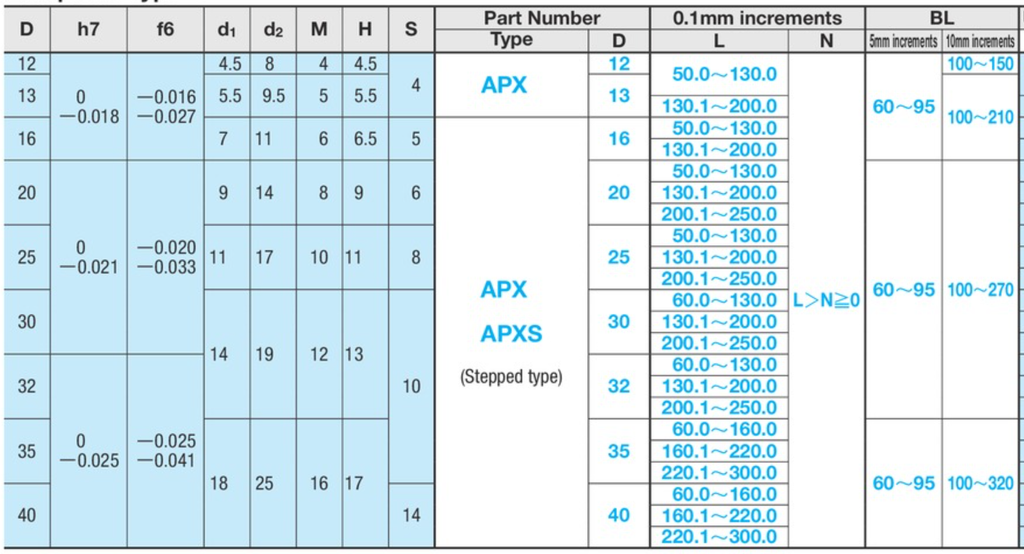

Thông số chốt xiên APX
3. Chốt xiên APX32 hoạt động như thế nào?
Khác với các cơ cấu truyền động bằng xi lanh, chốt xiên APX32 tận dụng chính chuyển động đóng mở của khuôn để điều khiển slide.
Quá trình làm việc diễn ra như sau:
- Khi khuôn mở, chốt xiên dịch chuyển theo phương thẳng.
- Đầu cầu của chốt tác động vào rãnh dẫn hướng trên slide.
- Slide chuyển động ngang để rút lõi.
- Khi khuôn đóng, slide trở về vị trí ban đầu và sẵn sàng cho chu kỳ ép tiếp theo.
Cơ cấu này giúp giảm số lượng chi tiết truyền động, đồng thời tăng độ tin cậy trong quá trình sản xuất.
4. Linhkienkhuon247 cung cấp chốt xiên APX32 chính hãng
Linhkienkhuon247 cung cấp chốt xiên APX32 theo tiêu chuẩn MISUMI với nhiều chiều dài khác nhau, phù hợp cho các hệ thống khuôn ép nhựa công nghiệp. Sản phẩm được kiểm tra nghiêm ngặt về vật liệu, độ cứng và độ chính xác gia công, giúp cơ cấu slide vận hành ổn định và kéo dài tuổi thọ khuôn.
👉👉👉Doanh nghiệp cần xem thêm về linh kiện khuôn mẫu: linhkienkhuon247.com
Linhkienkhuon247 – Đồng hành cùng sự bền bỉ của mọi khuôn mẫu!
