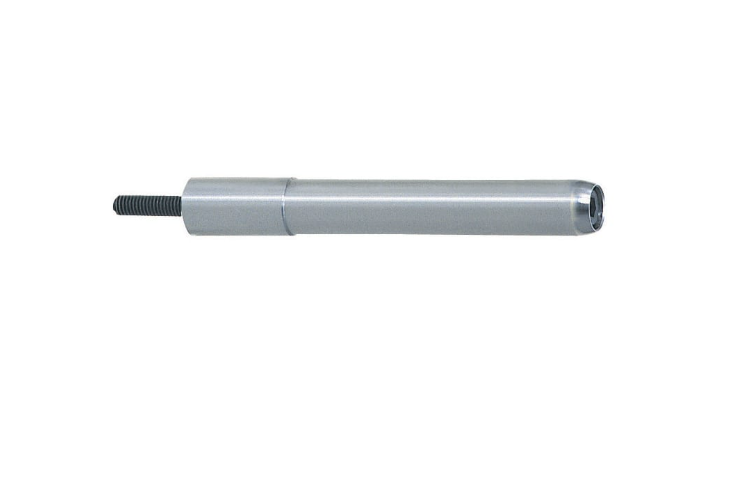

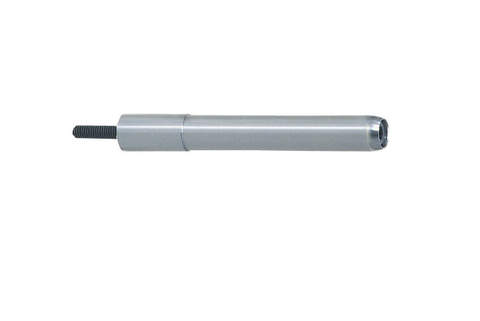

Chốt Xiên APX12 | Angle Pin Ø12 Lắp Bằng Bu Lông Cho Khuôn Ép Nhựa

1.Tổng quan về chốt xiên APX12

Chốt xiên APX12  (Angle Pin APX12) là dòng chốt xiên đầu cầu lắp bằng bu lông lục giác chìm (Cap Bolt Type), được sử dụng trong khuôn ép nhựa để điều khiển lõi trượt (Slide/Core Slide). Khi khuôn đóng hoặc mở, chốt APX12  truyền chuyển động từ phương thẳng sang phương ngang, giúp slide rút lõi hoặc tạo hình cho các chi tiết có undercut.

Chốt APX12 với đường kính thân Ø12 mm, phù hợp cho các cơ cấu slide có tải trọng trung bình, yêu cầu độ chính xác và độ ổn định trong quá trình vận hành.

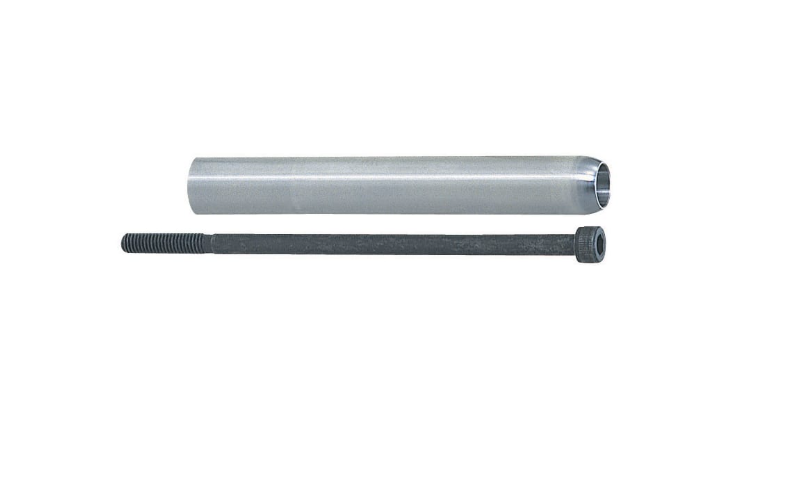

Không giống dòng APM được gia công nguyên khối, APX12 gồm hai bộ phận riêng biệt:

• Thân chốt bằng thép SUJ2, được tôi cứng để tăng khả năng chống mài mòn.
• Bu lông lục giác chìm bằng thép SCM435 cấp bền 12.9, dùng để cố định thân chốt vào tấm khuôn.

=> Cấu tạo này giúp việc thay thế linh kiện trở nên đơn giản hơn khi bảo trì hoặc sửa chữa khuôn.

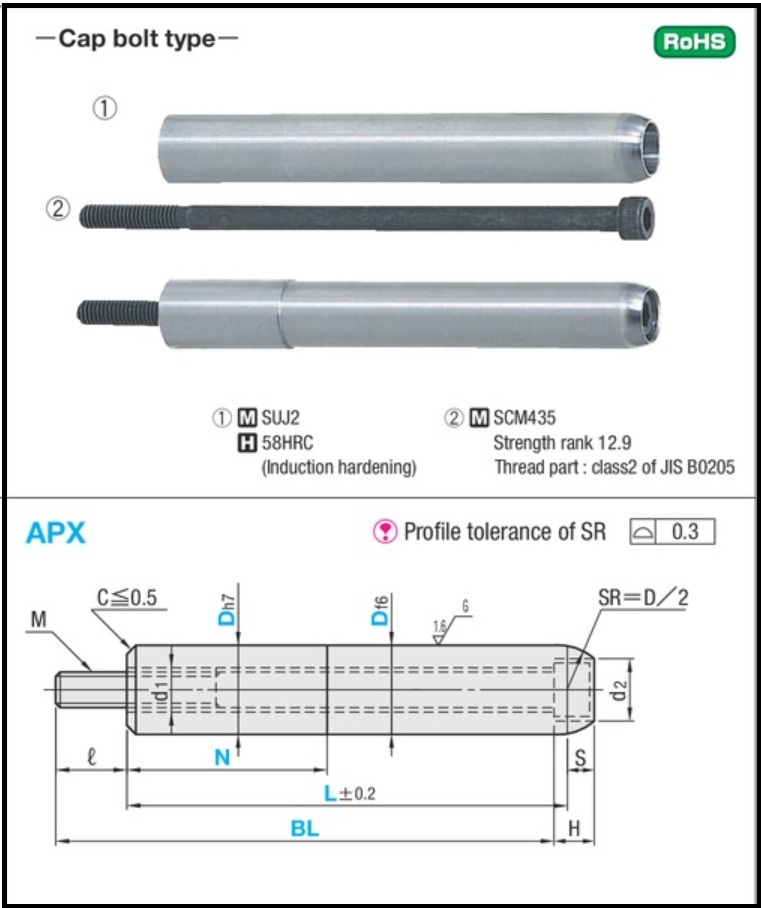

Bản vẽ chốt xiên APX

2. Thông số kỹ thuật của chốt xiên APX12

• Mã sản phẩm : APX12
• Đường kính (D): 12 mm
• Đầu chốt: Đầu cầu SR = D/2
• Chiều dài (L): 40,50.. mm
• Vật liệu thân: SUJ2
• Vật liệu bu lông: SCM435
• Độ cứng:  HRC 58
• Loại: Chốt xiên lắp bu lông (Cap Bolt Type)

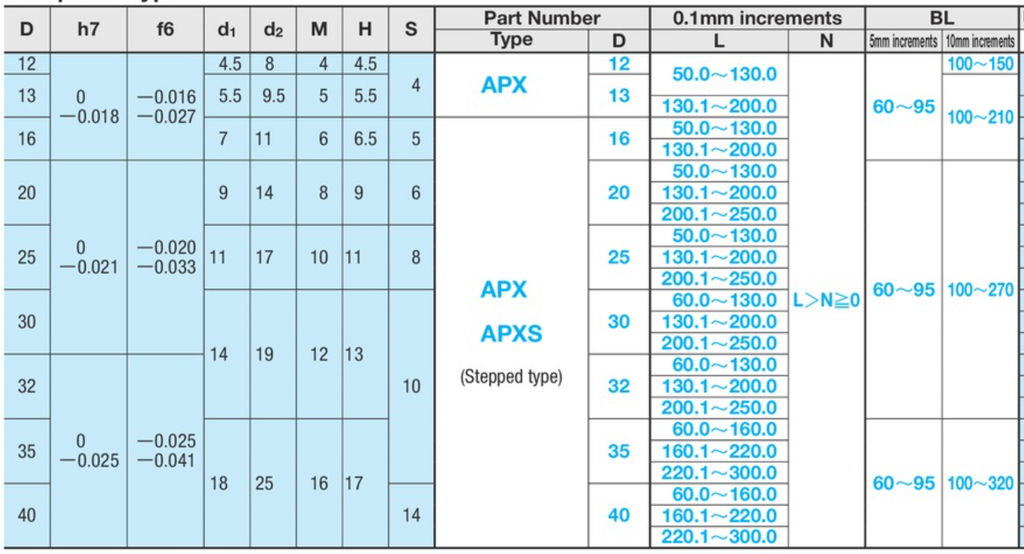

Thông số chốt xiên

3. Điểm nổi bật của chốt xiên APX12

• Dễ dàng tháo lắp

Chốt xiên APX12 Chỉ cần tháo bu lông là có thể thay thế chốt mà không phải tháo toàn bộ cụm khuôn, giúp tiết kiệm thời gian bảo trì.

• Độ cứng và độ bền cao

Thân chốt APX12 làm bằng SUJ2 đạt khoảng 58 HRC, kết hợp bu lông cường độ 12.9, mang lại khả năng chịu tải và chống mài mòn tốt.

• Chuyển động ổn định

Đầu cầu được gia công chính xác giúp giảm ma sát giữa chốt và rãnh dẫn hướng của slide, hạn chế mài mòn và nâng cao tuổi thọ cơ cấu.

• Phù hợp với khuôn sản xuất liên tục

APX12 là lựa chọn phù hợp cho các khuôn cần bảo trì định kỳ hoặc thay thế linh kiện thường xuyên.

4. Mua chốt xiên APX12 ở đâu?

Linhkienkhuon247 chuyên cung cấp chốt xiên APX12 theo tiêu chuẩn MISUMI với đầy đủ kích thước và chiều dài. Sản phẩm đáp ứng yêu cầu về độ chính xác, độ cứng và khả năng làm việc bền bỉ trong các hệ thống khuôn ép nhựa hiện đại.

Ngoài chốt  APX12, Sun Việt còn cung cấp các model  APX13, APX16, APX20, APX25... cùng nhiều linh kiện khuôn mẫu tiêu chuẩn khác.

👉👉👉Doanh nghiệp cần xem thêm về linh kiện khuôn mẫu: linhkienkhuon247.com

Linhkienkhuon247 – Đồng hành cùng sự bền bỉ của mọi khuôn mẫu!
