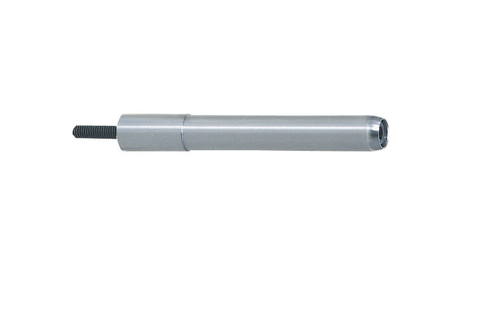

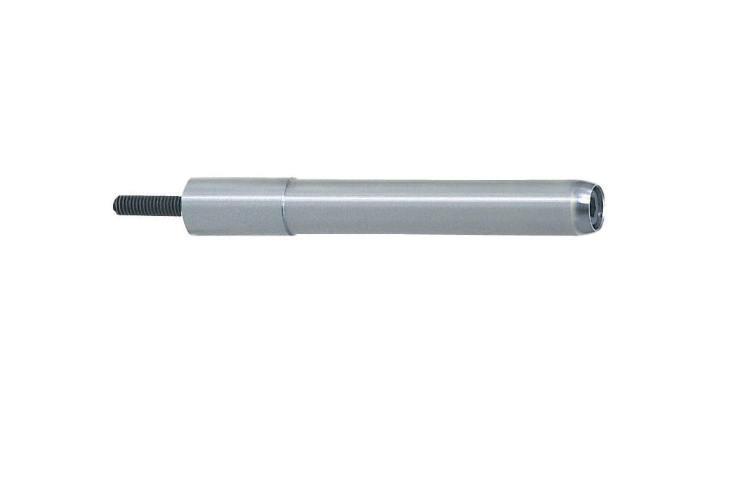

Chốt Xiên APX16 | Giải Pháp Cho Cơ Cấu Slide Chịu Tải Lớn Trong Khuôn Ép Nhựa

1. Cấu tạo của chốt xiên APX16

Chốt xiên APX16 được thiết kế với đường kính thân Ø16 mm, kết hợp kiểu lắp Cap Bolt Type bằng bu lông lục giác chìm, mang đến khả năng chịu tải cao, truyền lực ổn định và thuận tiện khi bảo trì. Đây là lựa chọn phù hợp cho các khuôn ép nhựa làm việc với cường độ lớn trong ngành ô tô, điện tử và công nghiệp.

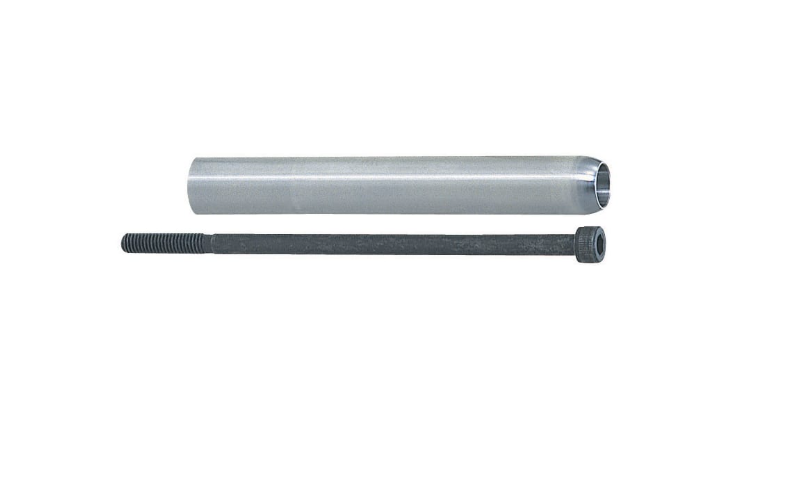

Chốt xiên APX16 được thiết kế gồm hai bộ phận riêng biệt nhằm tối ưu khả năng lắp đặt và bảo trì.

• Thân chốt

Thân chốt được chế tạo từ thép SUJ2, xử lý nhiệt đạt khoảng 58 HRC. Bề mặt được mài chính xác giúp giảm ma sát và tăng độ ổn định khi slide chuyển động.

• Bu lông lục giác chìm

Bu lông sử dụng vật liệu SCM435 với cấp bền 12.9, đảm bảo liên kết chắc chắn giữa chốt và tấm khuôn ngay cả khi làm việc dưới tải trọng lớn.

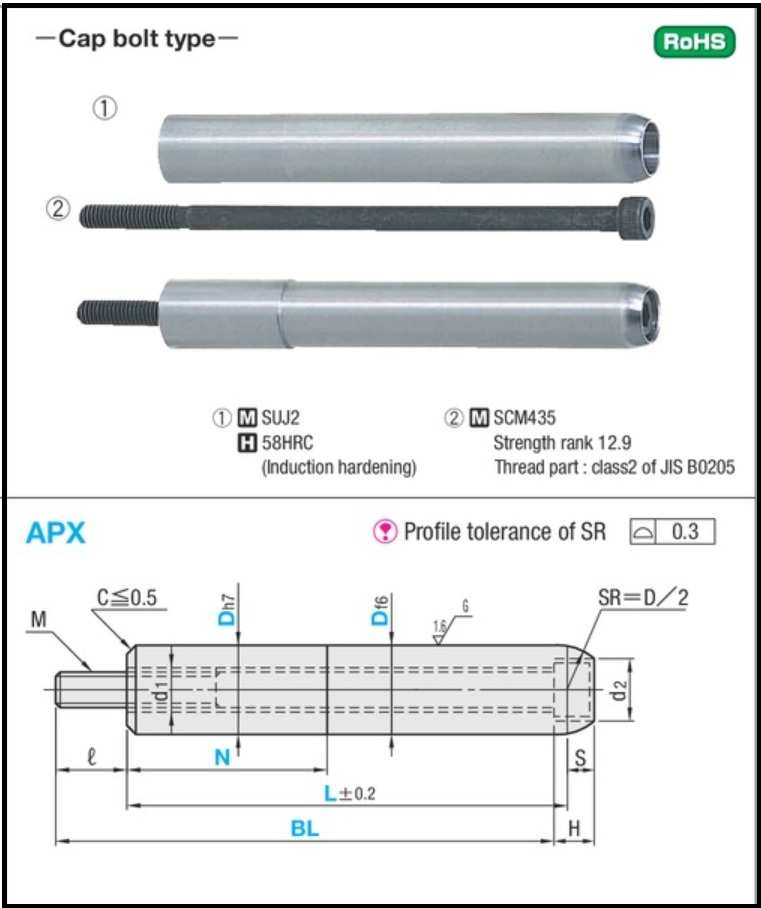

Bản vẽ chốt xiên APX

2. Thông số kỹ thuật của chốt xiên APX16

• Mã sản phẩm : APX16
• Đường kính (D): 16 mm
• Đầu chốt: Đầu cầu SR = D/2
• Chiều dài (L): 40,50.. mm
• Vật liệu thân: SUJ2
• Vật liệu bu lông: SCM435
• Độ cứng:  HRC 58
• Loại: Chốt xiên lắp bu lông (Cap Bolt Type)

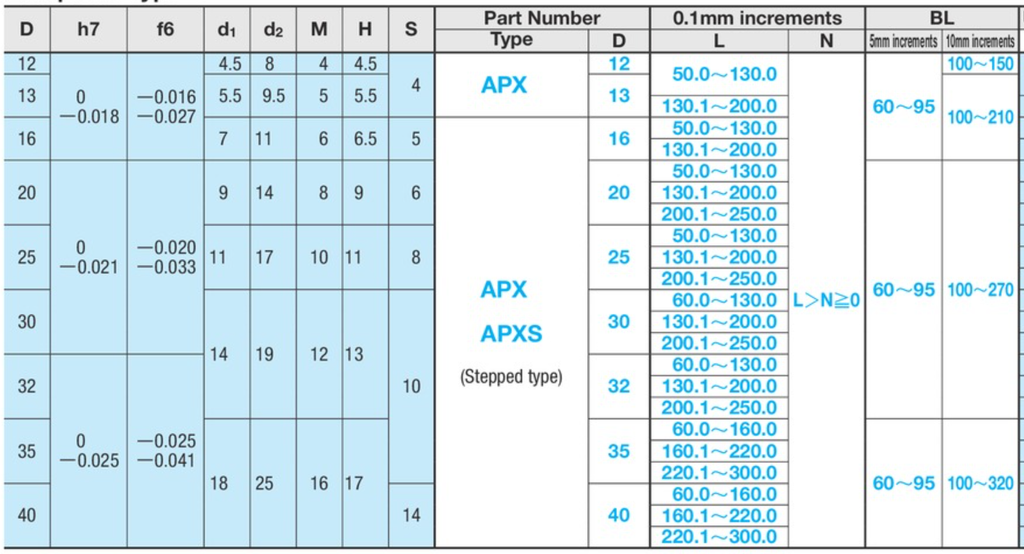

Thông số chốt xiên APX

3. Một số lưu ý khi lắp đặt APX16

Để cơ cấu slide vận hành ổn định, nên:

• Chọn đúng chiều dài theo thiết kế khuôn.
• Siết bu lông đúng lực.
• Kiểm tra bề mặt đầu chốt trước khi lắp.
• Bôi trơn định kỳ.
• Kiểm tra độ mòn sau mỗi đợt bảo dưỡng khuôn.

4.  Linhkienkhuon247 cung cấp chốt xiên APX16 chính hãng

Linhkienkhuon247  chuyên cung cấp chốt xiên APX16 theo tiêu chuẩn MISUMI với nhiều quy cách và chiều dài khác nhau. Sản phẩm được kiểm tra nghiêm ngặt về vật liệu, độ cứng và độ chính xác trước khi giao đến khách hàng, đáp ứng nhu cầu chế tạo và bảo trì khuôn ép nhựa
