Holder điện cực tiêu chuẩn - Vai trò và Ứng Dụng

1. Holder điện cực tiêu chuẩn là gì?

Holder điện cực tiêu chuẩn là dụng cụ gá dùng để cố định điện cực đồng, điện cực graphite hoặc một số loại phôi trong quá trình gia công. Thay vì gá trực tiếp điện cực theo từng phương pháp riêng lẻ, holder tạo ra một chuẩn kết nối thống nhất để điện cực có thể được lắp lên các hệ thống chuck, pallet hoặc đồ gá tương thích.

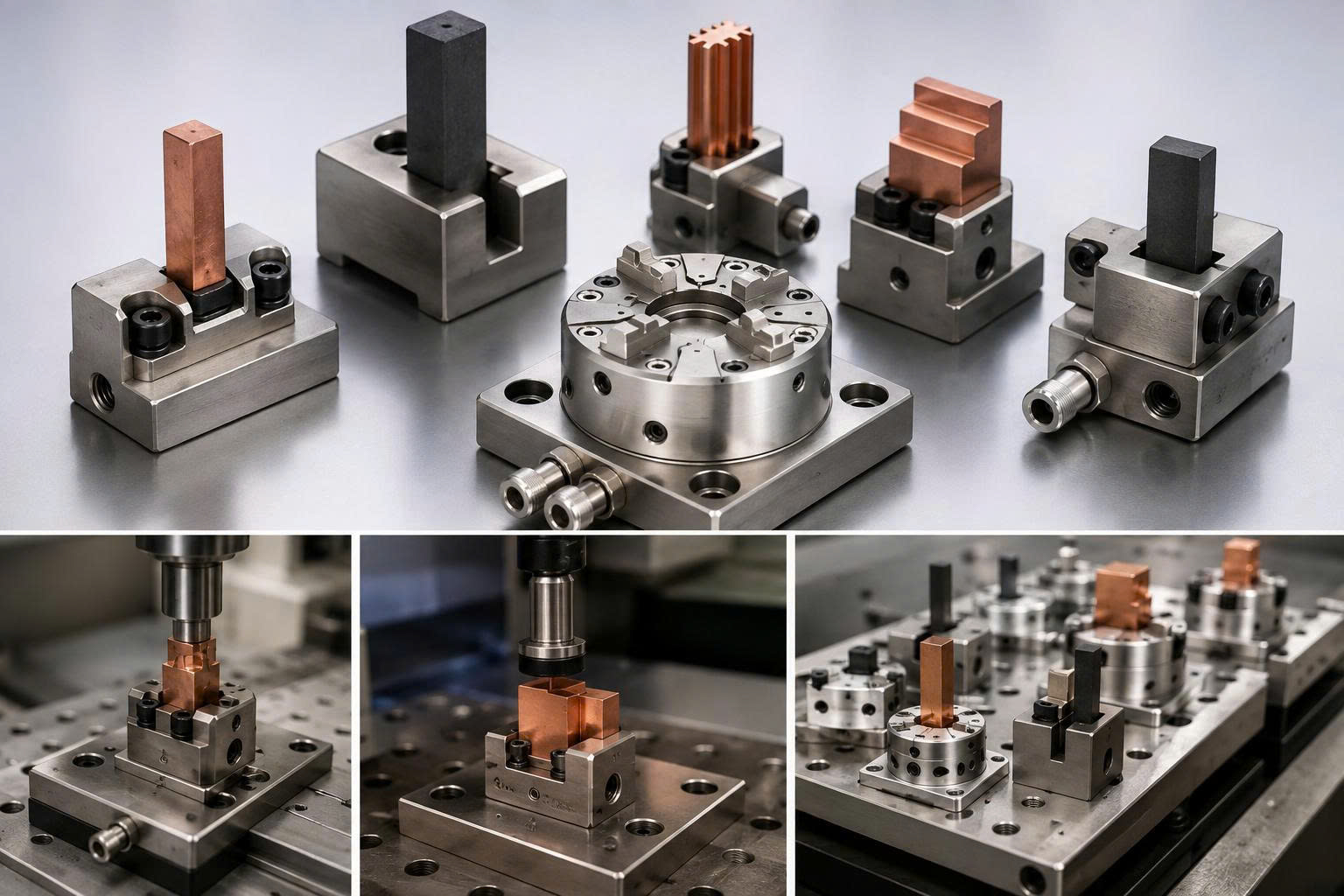

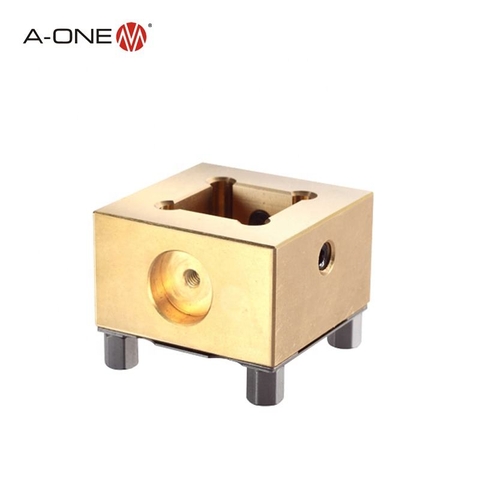

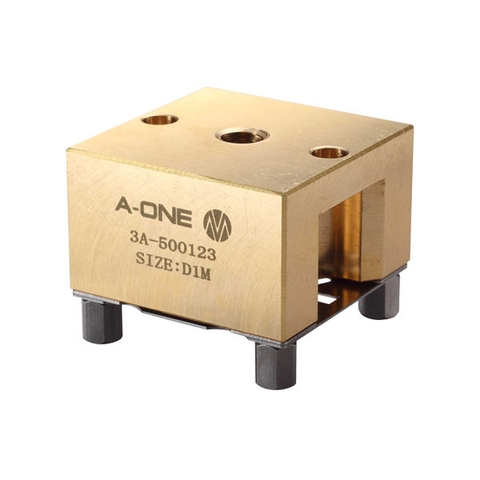

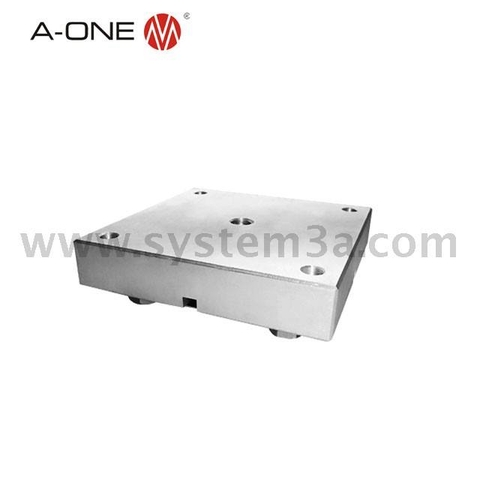

Trong hệ thống EDM của A-ONE, nhóm sản phẩm này bao gồm standard electrode holder, steel holder, uniholder và các phụ kiện định vị liên quan, phục vụ nhiều kích thước và hình dạng điện cực khác nhau.

Việc sử dụng holder tiêu chuẩn giúp chuẩn hóa quá trình gá điện cực, đặc biệt hữu ích khi điện cực phải trải qua nhiều công đoạn như gia công CNC, đo kiểm và EDM.

Holder điện cực

Vai trò của holder điện cực trong gia công EDM

Trong gia công khuôn chính xác, một điện cực thường không chỉ được sử dụng tại một vị trí duy nhất. Sau khi gia công, điện cực có thể cần được tháo ra, kiểm tra, đo tọa độ rồi chuyển sang máy EDM.

Nếu mỗi lần gá lại phải căn chỉnh thủ công từ đầu, thời gian setup sẽ tăng lên và nguy cơ phát sinh sai lệch vị trí cũng cao hơn.

Holder điện cực tiêu chuẩn giúp giải quyết vấn đề này bằng cách tạo một chuẩn gá thống nhất giữa điện cực và hệ thống đồ gá.

Quy trình có thể được hiểu đơn giản:  Điện cực được cố định trên holder -> Holder được lắp vào hệ thống gá tương thích -> Điện cực có thể được tháo ra và chuyển sang công đoạn khác cùng với holder -> Khi lắp lại vào hệ thống có cùng chuẩn kết nối, việc xác định lại vị trí trở nên thuận tiện hơn.

=> Đây là một trong những lý do holder điện cực được sử dụng phổ biến trong các hệ thống gia công khuôn có yêu cầu tiêu chuẩn hóa và quản lý nhiều điện cực.

2. Các loại holder điện cực tiêu chuẩn phổ biến

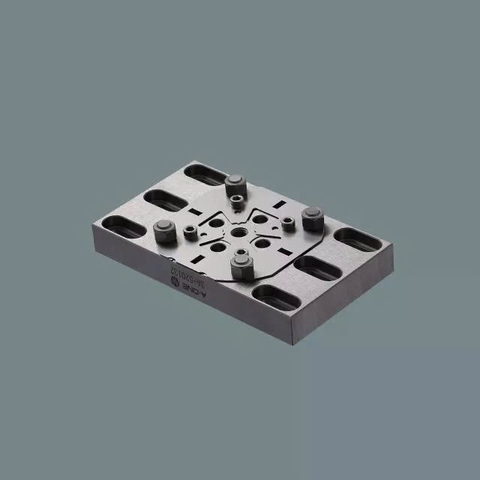

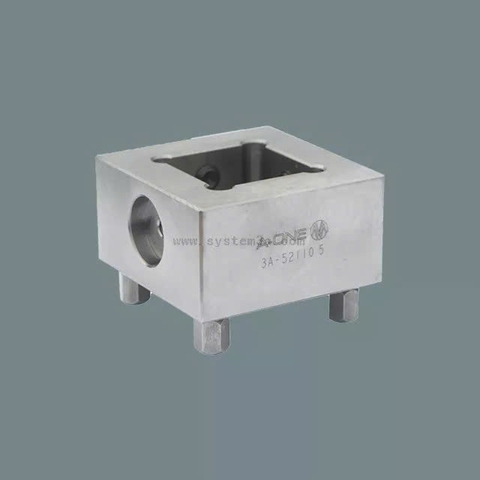

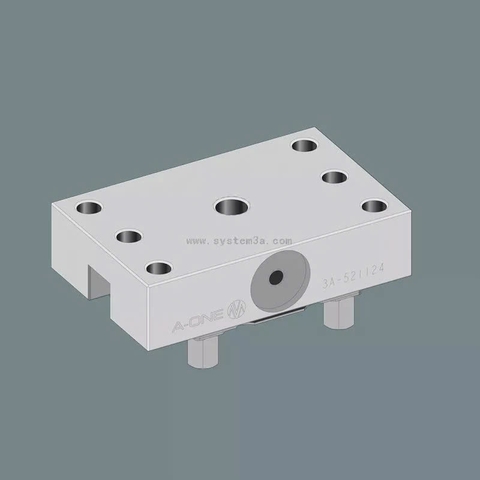

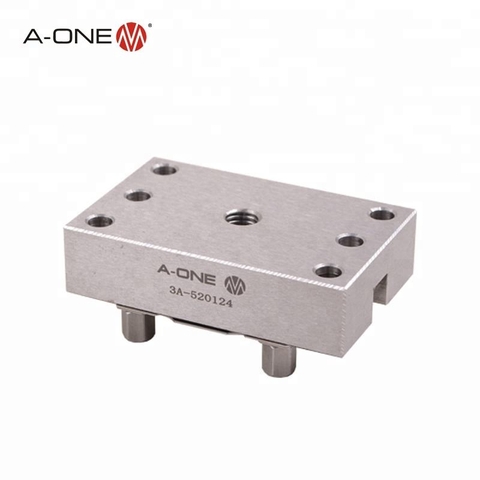

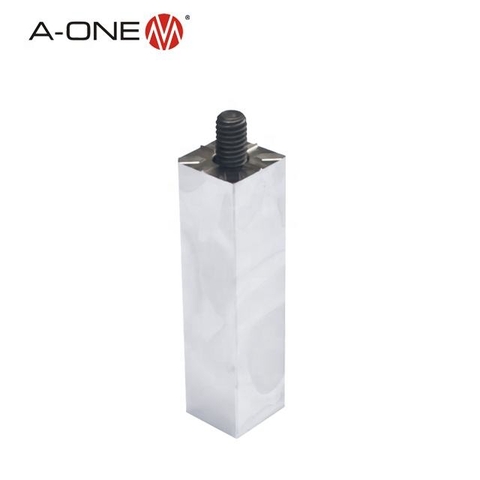

• Holder thép dạng tiêu chuẩn

Đây là nhóm holder được sử dụng để gá các điện cực hoặc phôi có dạng vuông, chữ nhật.

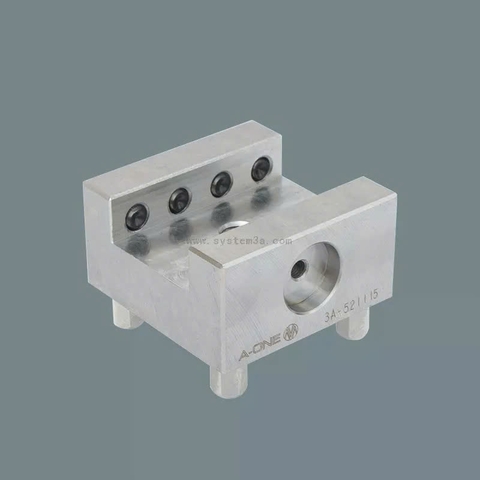

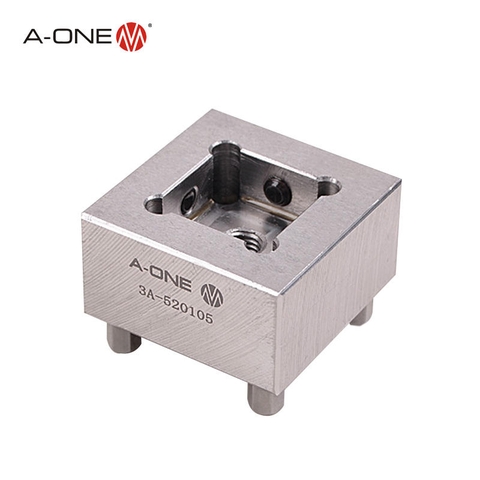

Tùy từng model, holder có kích thước gá khác nhau. Ví dụ, A-ONE có model 3A-520109 dùng cho điện cực hoặc phôi hình chữ nhật với kích thước tối đa khoảng 20 mm. Model 3A-520115 có khả năng gá kích thước lớn hơn, khoảng 30 mm.

Một số holder thép A-ONE được công bố sử dụng vật liệu S136H, độ cứng khoảng HRC 30-36, đồng thời đi kèm các vít cố định điện cực.

• UniHolder

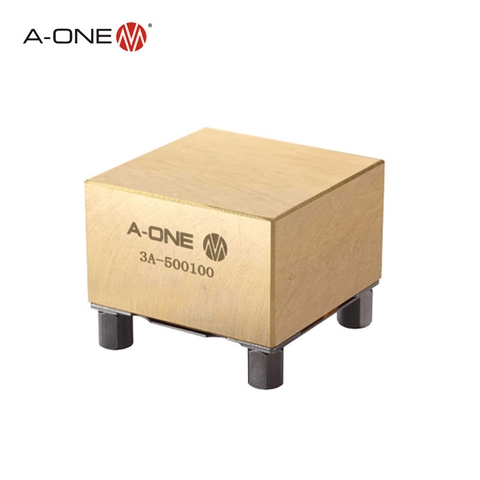

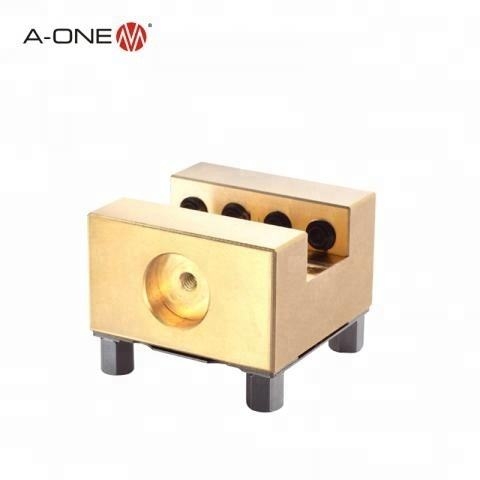

UniHolder là nhóm holder có khả năng gá các điện cực hoặc phôi với nhiều kích thước khác nhau.

Theo dữ liệu sản phẩm của A-ONE, các model có thể được lựa chọn theo kích thước điện cực cần giữ.

Ví dụ:

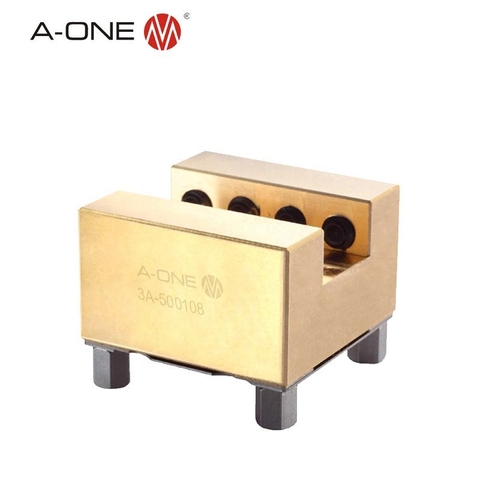

Model 3A-500108 phù hợp với điện cực dạng thuôn hoặc oblong có kích thước tối đa khoảng 15.5 mm.

Model 3A-500110 phù hợp với kích thước tối đa khoảng 25 mm.

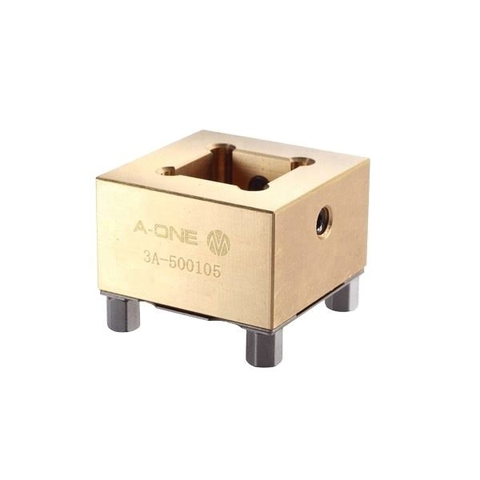

Model 3A-500105 phù hợp với kích thước tối đa khoảng 30 mm.

Model 3A-500116 phù hợp với kích thước tối đa khoảng 35 mm.

=> Thiết kế này giúp người dùng lựa chọn holder phù hợp với kích thước thực tế của điện cực thay vì sử dụng một loại duy nhất cho mọi trường hợp.

• Holder chữ U

Holder chữ U thường phù hợp với các điện cực hoặc phôi có kích thước lớn hơn.

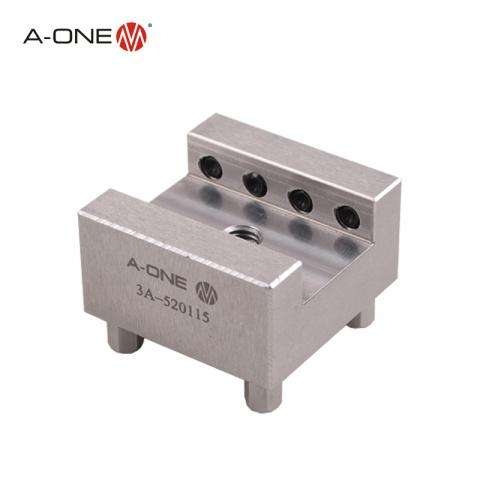

Ví dụ, model 3A-520115 Steel Holder U30 của A-ONE được công bố dùng để gá điện cực hoặc phôi dạng chữ nhật có kích thước tối đa 30 mm. Sản phẩm sử dụng vật liệu S136H với độ cứng khoảng HRC 30-36.

3. Nguyên lý hoạt động của holder điện cực

Nguyên lý của holder điện cực tương đối đơn giản nhưng đóng vai trò quan trọng trong việc duy trì tính nhất quán của hệ thống gá.

Đầu tiên, điện cực đồng hoặc graphite được đặt vào vị trí gá -> Các vít cố định được siết để giữ điện cực chắc chắn trên holder -> Holder sau đó được đưa vào hệ thống gá hoặc chuck có chuẩn kết nối tương thích -> Khi cần chuyển điện cực sang máy hoặc công đoạn khác, điện cực có thể được di chuyển cùng holder.

=> Nhờ đó, thay vì phải xử lý điện cực như một chi tiết riêng lẻ ở mỗi công đoạn, toàn bộ cụm điện cực + holder trở thành một đơn vị gá thống nhất.

Điểm quan trọng là holder không tự tạo ra độ chính xác cho toàn bộ hệ thống. Độ chính xác thực tế còn phụ thuộc vào chất lượng chuẩn kết nối, chuck, pallet, bề mặt tiếp xúc, phương pháp lắp đặt và quy trình vận hành.

4. Ưu điểm của holder điện cực tiêu chuẩn

• Giúp chuẩn hóa quá trình gá điện cực

Các điện cực khác nhau có thể sử dụng các holder cùng hệ thống, giúp quy trình gia công dễ tổ chức và quản lý hơn.

• Thuận tiện khi chuyển đổi giữa các công đoạn

Điện cực sau khi gia công CNC có thể được giữ nguyên trên holder để tiếp tục đo kiểm hoặc chuyển sang EDM.

Điều này giúp giảm các thao tác tháo lắp điện cực không cần thiết.

• Phù hợp với nhiều kích thước điện cực

Các dòng holder có nhiều kích thước gá, từ nhóm khoảng 20 mm đến các holder lớn hơn như U50, giúp lựa chọn phù hợp với từng loại điện cực.

• Hỗ trợ xây dựng hệ thống gá đồng bộ

Khi kết hợp holder với centering plate, pallet và chuck tương thích, người dùng có thể xây dựng một chuỗi gá thống nhất cho nhiều công đoạn.

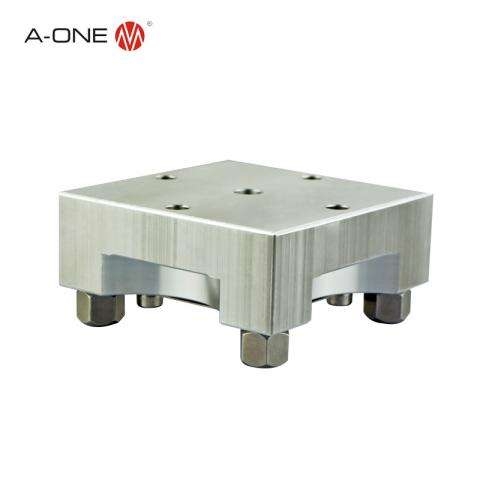

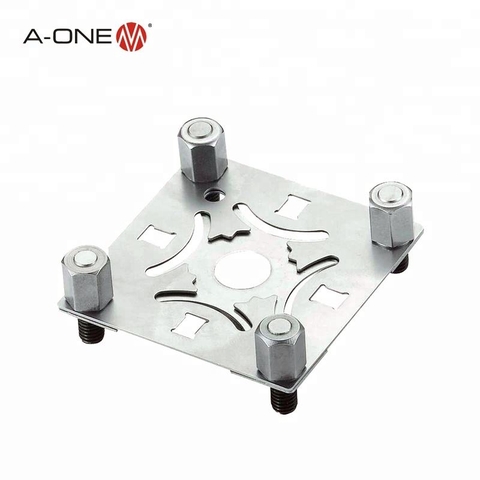

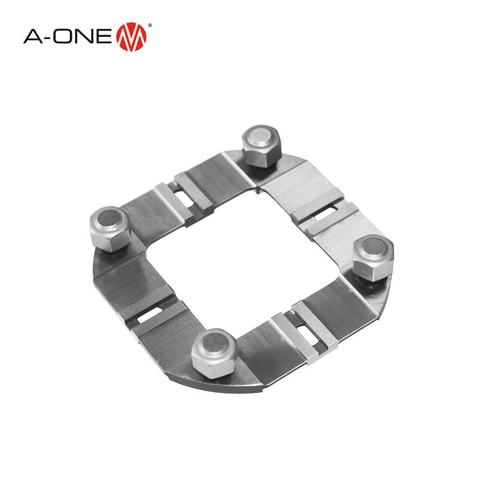

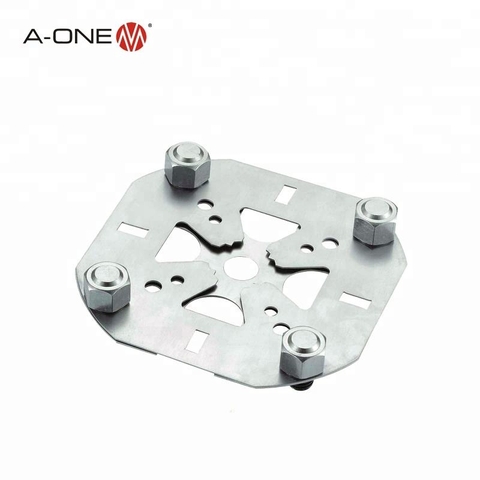

Ví dụ, centering plate A-ONE có thể được lắp trên điện cực, phôi hoặc bề mặt phẳng và được thiết kế với khả năng chống ăn mòn.

5. Ứng dụng của holder điện cực tiêu chuẩn

Holder điện cực được sử dụng trong:

• Gia công điện cực đồng.
• Gia công điện cực graphite.
• Gia công xung EDM.
• Gia công khuôn nhựa.
• Gia công khuôn dập.
• Gia công CNC điện cực trước khi đưa sang EDM.
• Đo kiểm và thiết lập vị trí điện cực.
• Hệ thống gia công nhiều máy cần chuẩn hóa đồ gá.
• Quản lý nhiều điện cực trong sản xuất khuôn.

6. Vì sao nên sử dụng holder điện cực tiêu chuẩn?

Trong sản xuất khuôn, thời gian gia công không chỉ nằm ở lúc máy đang cắt hay xung điện. Một phần đáng kể thời gian có thể bị tiêu tốn cho việc:

• Gá điện cực.
• Căn chỉnh vị trí.
• Đo lại tọa độ.
• Tháo và lắp lại điện cực.
• Chuyển điện cực giữa các máy.
• Holder điện cực tiêu chuẩn giúp biến những thao tác rời rạc này thành một hệ thống có tổ chức hơn.

-> Đặc biệt khi số lượng điện cực tăng lên, việc chuẩn hóa holder sẽ giúp quản lý dễ dàng hơn và giảm sự phụ thuộc vào thao tác căn chỉnh thủ công của từng người vận hành.
