| Model | 3A-300001 |
| Thương hiệu | A-ONE |
| HS Code | 8466200090 |

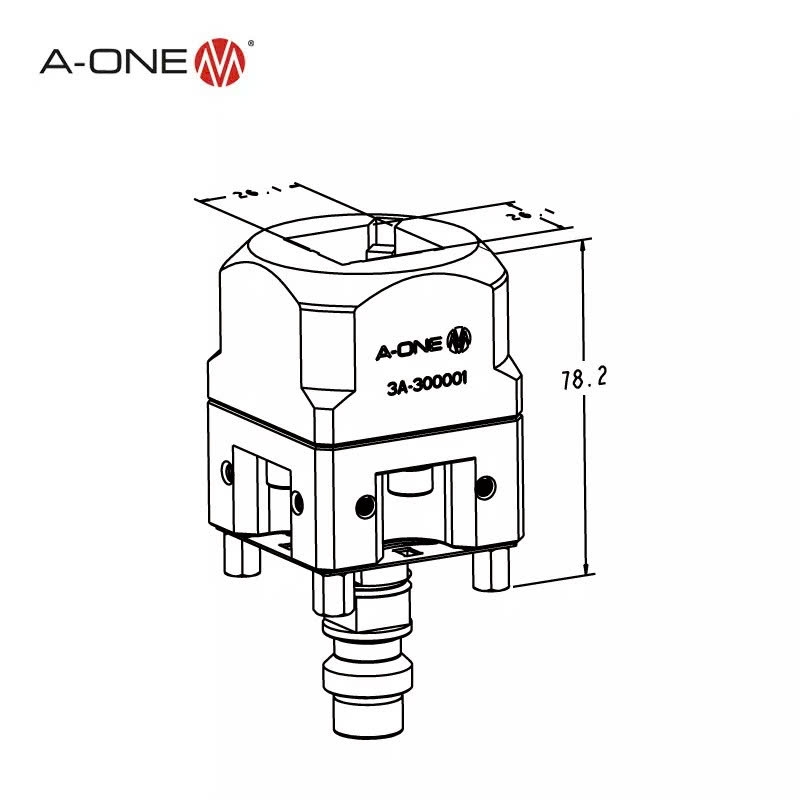

| Kích thước kẹp | 25×25mm (vuông) |
| Hệ kẹp | ITS system size 50 |
| Trọng lượng | 1kg |
| Ứng dụng | EDM / WEDM |
| Dùng để kẹp | Điện cực graphite, thép, đồng, phôi vuông nhỏ |
Chính sách hỗ trợ
Sản phẩm chính hãng
Theo chính sách
Kể từ ngày mua hàng
-
Thông tin sản phẩm
-
Hướng dẫn sử dụng

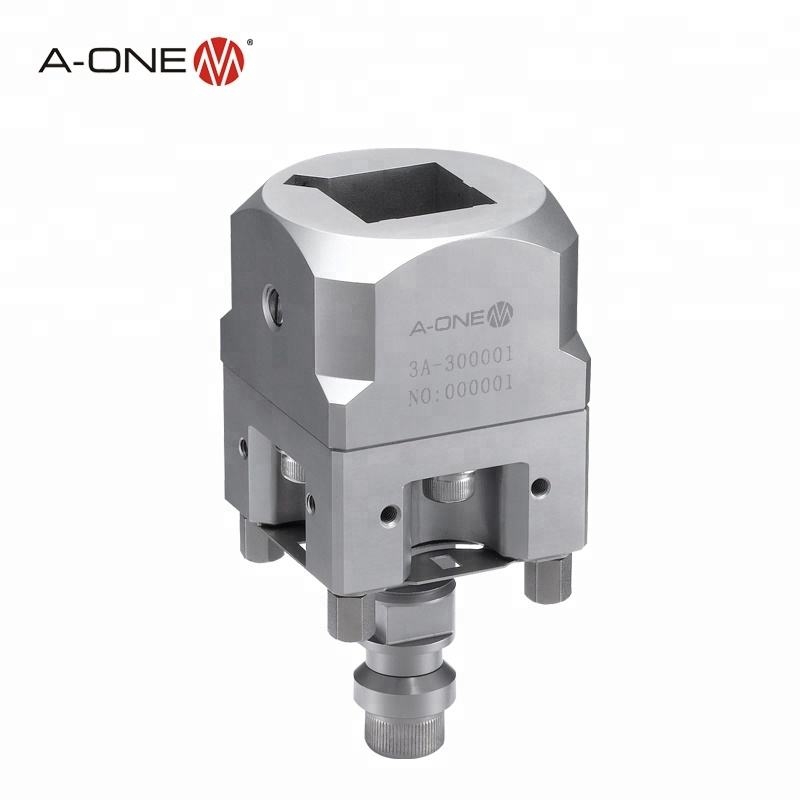

Kẹp điện cực vuông A-ONE 3A-300001
Kẹp điện cực vuông A-ONE 3A-300001 là đầu kẹp điện cực thuộc hệ đồ gá EDM A-ONE, được thiết kế để gá các điện cực có tiết diện vuông hoặc chữ nhật.
A-ONE 3A-300001 được sử dụng để giữ điện cực trước khi lắp cụm điện cực vào hệ thống gá EDM. Holder tạo bề mặt và cơ cấu kẹp để điện cực được cố định trong quá trình chuẩn bị và gia công.
Model này đặc biệt phù hợp với điện cực có phần thân gá dạng vuông hoặc chữ nhật. Đây cũng là điểm cần kiểm tra đầu tiên khi lựa chọn giữa 3A-300001 và các holder dành cho điện cực tròn hoặc kiểu gá khác.
A-ONE 3A-300001
1. Thông tin A-ONE 3A-300001
| Thương hiệu | A-ONE |
| Model | 3A-300001 |
| Tên tiếng Anh | Square Electrode Holder |
| Loại | Kẹp điện cực vuông / Electrode Holder |
| Kiểu điện cực | Điện cực vuông hoặc chữ nhật |
| Phương pháp giữ | Kẹp cơ khí |
| Ứng dụng | Gá điện cực trong gia công EDM |
A-ONE 3A-300001
2. Cách chọn 3A-300001 theo kích thước điện cực
Trước khi đặt kẹp điện cực 3A-300001, nên xác định tối thiểu các thông tin sau:
- Chiều rộng phần thân điện cực.
- Chiều dày phần thân điện cực.
- Chiều dài phần cần kẹp.
- Khối lượng điện cực.
- Kiểu hệ gá EDM đang sử dụng.
-> Không nên chọn holder chỉ dựa trên kích thước tổng thể của điện cực. Phần quan trọng cần đo là tiết diện tại vị trí thực tế được kẹp trong holder.
3. Kẹp điện cực vuông khác kẹp điện cực tròn như thế nào?
| Tiêu chí | Kẹp điện cực vuông | Kẹp điện cực tròn |
|---|---|---|
| Phần thân điện cực | Vuông hoặc chữ nhật | Tròn |
| Thông số cần kiểm tra | Chiều rộng × chiều dày | Đường kính Ø |
| Cách chọn | Theo tiết diện phần gá | Theo đường kính phần gá |
| Ứng dụng | Gá điện cực EDM | Gá điện cực EDM |
-> Nếu điện cực có thân tròn, nên sử dụng holder hoặc collet được thiết kế cho tiết diện tròn thay vì cố sử dụng đầu kẹp vuông.
- 3A-300001 có quyết định độ chính xác EDM không?
Holder là một mắt xích trong toàn bộ chuỗi gá điện cực. Kết quả cuối cùng còn phụ thuộc vào điện cực, bề mặt lắp, chuck, pallet, quá trình căn chuẩn và tình trạng của toàn bộ hệ thống gá.
Vì vậy không nên quy một giá trị độ chính xác tổng thể của quá trình EDM cho riêng 3A-300001 nếu nhà sản xuất không công bố điều kiện và giá trị đo tương ứng.
4. Thông tin cần cung cấp khi đặt 3A-300001
- Model: 3A-300001.
- Kích thước phần thân điện cực.
- Điện cực vuông hay chữ nhật.
- Chiều dài phần cần kẹp.
- Khối lượng điện cực nếu điện cực lớn.
- Model chuck hoặc hệ gá đang sử dụng.
- Ảnh hoặc bản vẽ điện cực nếu cần kiểm tra khả năng lắp.
=> Nếu chưa chắc điện cực có lắp được vào 3A-300001 hay không, hãy đo trực tiếp chiều rộng, chiều dày và chiều dài phần thân cần kẹp. Với điện cực có kết cấu đặc biệt, nên đối chiếu thêm bản vẽ điện cực và hệ gá đang sử dụng trước khi lựa chọn.
