Holder Điện Cực Thép A-ONE 3A-521105 | Steel Holder

1. Holder điện cực A-ONE 3A-521105 là gì?

A-ONE 3A-521105 là holder điện cực bằng thép (Steel Holder), dùng để gá và cố định điện cực hoặc phôi có kích thước phù hợp trong hệ thống đồ gá A-ONE. Sản phẩm có kết cấu dạng khối vuông, vùng gá trung tâm và các vị trí bắt giữ điện cực trên thân holder. Sản phẩm có thiết kế 1 lỗ chờ để gắn chip ->  phục vụ hệ thống nhận dạng điện cực/phôi.

3A-521105 đóng vai trò là bộ phận trung gian giữa điện cực và hệ thống gá. Điện cực hoặc phôi được đặt vào vùng gá trung tâm, cố định trên holder, sau đó cả cụm được lắp vào hệ thống gá tương ứng để phục vụ quá trình setup và gia công EDM.

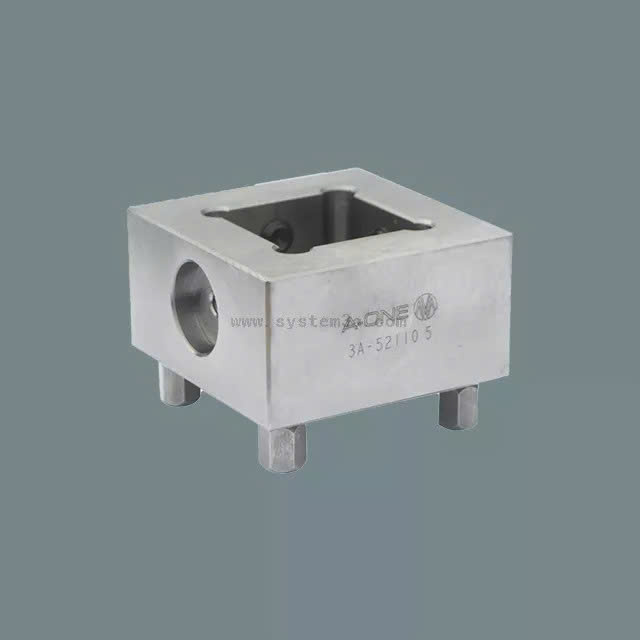

Holder điện cực thép A-ONE 3A-521105

2. Thông số kỹ thuật A-ONE 3A-521105

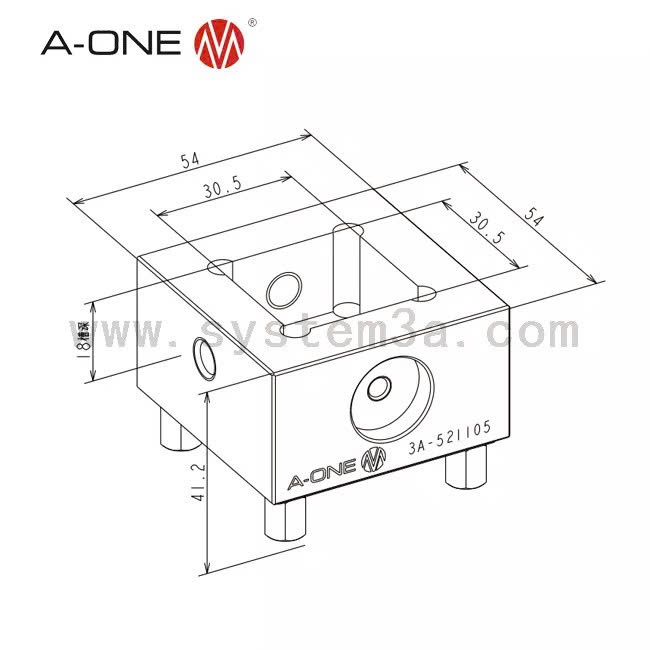

Lưu ý: 54 × 54mm, 30.5 × 30.5mm, 41.2mm và 18mm là các kích thước thể hiện trực tiếp trên bản vẽ của 3A-521105. Khi thiết kế điện cực cần đối chiếu bản vẽ kỹ thuật đầy đủ để xác định kích thước lắp và vị trí bắt giữ.

Holder điện cực thép A-ONE 3A-521105

3. Đặc điểm của Steel Holder A-ONE 3A-521105

• Thân holder dạng khối vuông: kích thước theo bản vẽ 54 × 54mm.
• Vùng gá trung tâm: bản vẽ thể hiện khoảng mở 30.5 × 30.5mm để bố trí điện cực hoặc phôi phù hợp.
• Có vị trí bắt giữ trên thành holder: giúp cố định điện cực/phôi sau khi đưa vào vùng gá.
• Kết cấu mở phía trên: thuận tiện cho việc đưa điện cực vào holder và thực hiện thao tác gá.
• Giao diện kết nối phía dưới: dùng để lắp holder vào hệ thống đồ gá A-ONE tương ứng.
• Holder bằng thép: phù hợp với dòng Steel Holder khi cần một đế gá điện cực có kết cấu thân kim loại cứng vững.

4. Ứng dụng của A-ONE 3A-521105

Holder 3A-521105 được sử dụng trong các công việc gá và chuẩn bị điện cực, đặc biệt trong gia công khuôn bằng EDM. Điện cực có thể được lắp và cố định trên holder trước khi đưa cả cụm lên hệ thống gá của máy.

• Gá điện cực EDM.
• Gá phôi có kích thước phù hợp với vùng gá.
• Chuẩn bị điện cực ngoài máy trước khi gia công.
• Gia công khuôn nhựa, khuôn dập và cơ khí chính xác.
• Sử dụng với hệ thống đồ gá A-ONE có giao diện phù hợp.

Khi chọn 3A-521105 cần kiểm tra gì?

Không nên lựa chọn holder chỉ dựa vào kích thước vùng mở 30.5mm. Kỹ thuật cần kiểm tra thêm tiết diện điện cực, chiều dài, khối lượng, vị trí bắt giữ và hệ thống chuck đang sử dụng.

=> Đặc biệt, holder khác có kích thước ngoài gần giống 54 × 54mm chưa đồng nghĩa có thể thay trực tiếp cho 3A-521105.
