Thông số kỹ thuật A-ONE 3A-520132
Model 3A-520132
Tên sản phẩm Steel Flat Holder
Vật liệu Thép
Kích thước danh nghĩa: 160 x 91 x 20mm
Lắp đặt: 6 × M8, bắt từ phía đáy
Chính sách hỗ trợ
Sản phẩm chính hãng
Theo chính sách
Kể từ ngày mua hàng
-
Thông tin sản phẩm
-
Hướng dẫn sử dụng
Đế Gá Phẳng Thép A-ONE 3A-520132 | Steel Flat Holder
1. Tổng quan về A-ONE 3A-520132
A-ONE 3A-520132 là đế gá phẳng bằng thép (Steel Flat Holder), được sử dụng làm đế gá trung gian để bố trí điện cực hoặc chi tiết trên hệ thống đồ gá phù hợp. Các rãnh lắp trên thân giúp thuận tiện hơn khi cần bố trí và căn chỉnh vị trí của đế.

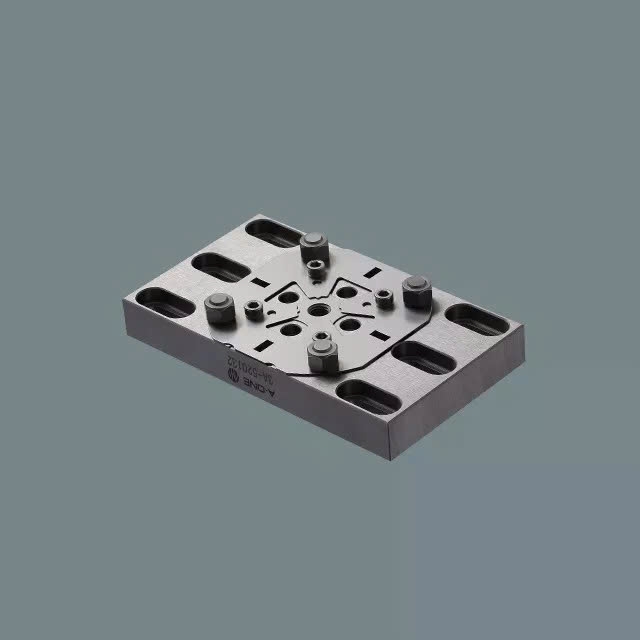

Model 3A-520132 có kết cấu dạng đế thép phẳng hình chữ nhật
- mặt trên đế bố trí nhiều rãnh dài để phục vụ việc lắp và điều chỉnh vị trí trên cụm gá,
- khu vực trung tâm được bố trí cụm giao diện gá với các chi tiết định vị và bắt giữ => Thiết kế này cho phép sử dụng đế như một thành phần trung gian trong hệ thống gá A-ONE.
A-ONE 3A-520132
2. Thông số kỹ thuật A-ONE 3A-520132
| Thương hiệu | A-ONE |
| Model | 3A-520132 |
| Tên sản phẩm | Steel Flat Holder |
| Tên gọi tiếng Việt | Đế gá phẳng thép |
| Vật liệu | Thép |
| Chiều dài tổng thể theo bản vẽ | 160mm |
| Chiều rộng tổng thể theo bản vẽ | 91mm |
| Chiều dày thân theo bản vẽ | 20mm |
| Chiều dày tổng thể thể hiện trên hình chiếu cạnh | 31.2mm |

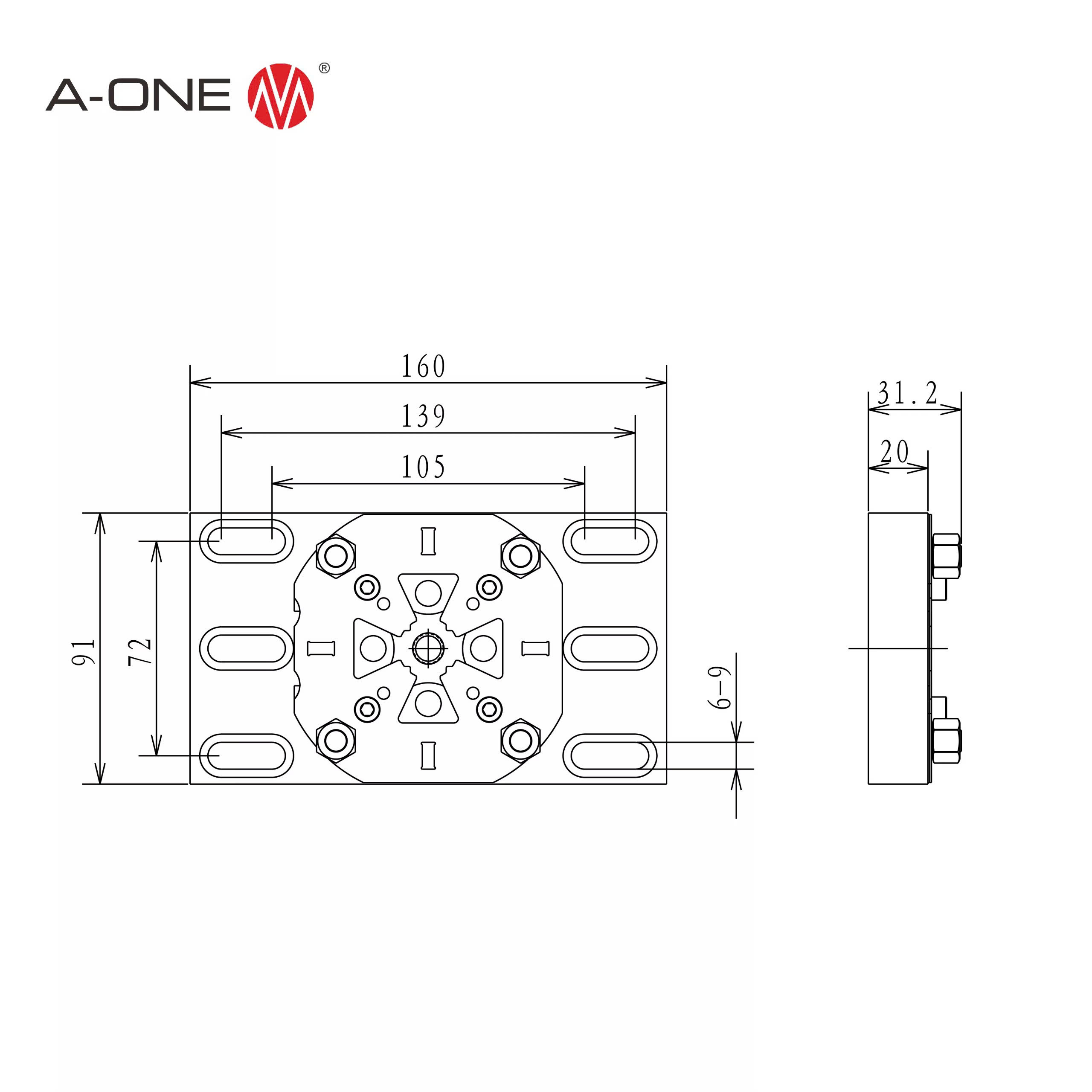

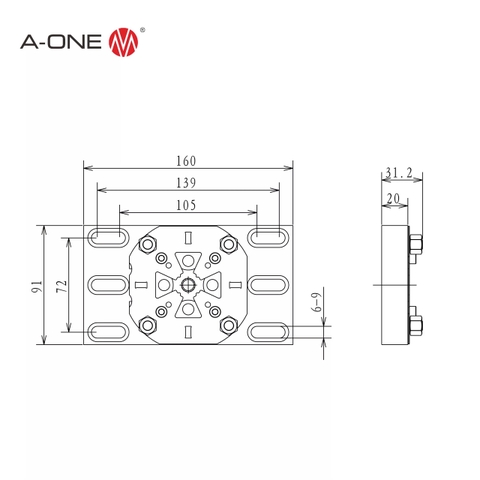

Lưu ý: các kích thước 160mm, 91mm, 20mm và 31.2mm được đọc trực tiếp từ bản vẽ của sản phẩm. Các kích thước 139mm, 105mm, 72mm và 6–9mm trên bản vẽ liên quan đến bố trí lắp đặt, cần đối chiếu bản vẽ đầy đủ khi thiết kế đồ gá.
A-ONE 3A-520132
3. Đặc điểm của đế gá phẳng A-ONE 3A-520132
- Kết cấu dạng tấm phẳng: thuận tiện để xây dựng phương án gá theo chi tiết thực tế.
- Kích thước tổng thể 160 × 91mm: tạo vùng bố trí gá lớn hơn các holder điện cực cỡ nhỏ.
- Nhiều rãnh lắp: hỗ trợ bố trí và điều chỉnh vị trí lắp của đế.
- Thân bằng thép: đúng theo tên sản phẩm Steel Flat Holder.
- Thuộc hệ đồ gá A-ONE: sử dụng trong cấu hình đồ gá có giao diện phù hợp.
