Thông số kỹ thuật A-ONE 3A-500132
Model 3A-500132
Tên sản phẩm Gá điện cực nhôm
Vật liệu Nhôm
Kích thước mặt gá 80 × 80mm
Chiều cao theo bản vẽ 40mm
Vòng bố trí lỗ Ø65mm
Lỗ lắp 4 × Ø6.7mm
Chính sách hỗ trợ
Sản phẩm chính hãng
Theo chính sách
Kể từ ngày mua hàng
-
Thông tin sản phẩm
-
Hướng dẫn sử dụng
Gá Điện Cực Nhôm 80×80mm A-ONE 3A-500132
1. A-ONE 3A-500132 là gì?
A-ONE 3A-500132 là gá điện cực nhôm kích thước 80×80mm, sử dụng trong hệ thống gá điện cực A-ONE. Sản phẩm có dạng khối vuông, bề mặt bố trí các lỗ lắp để liên kết điện cực hoặc chi tiết phù hợp với hệ thống gá.

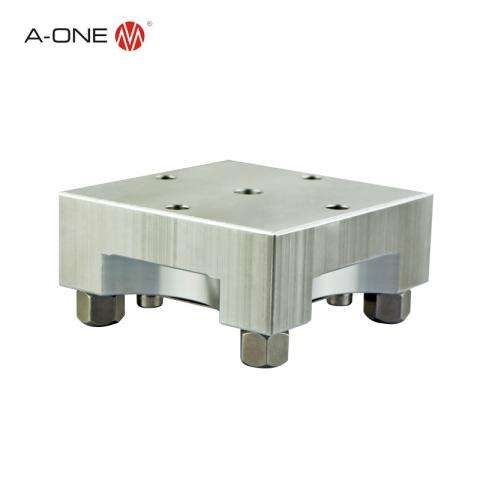

3A-500132 có thân dạng khối vuông với mặt gá kích thước 80×80mm. Trên bề mặt bố trí 4 lỗ Ø6.7mm theo vòng Ø65mm và một lỗ ở vị trí trung tâm => Kết cấu này cho phép sử dụng holder làm bộ phận trung gian để lắp điện cực hoặc chi tiết phù hợp trước khi đưa vào hệ thống gá A-ONE.
A-ONE 3A-500132
2. Thông số kỹ thuật A-ONE 3A-500132
| Thương hiệu | A-ONE |
| Model | 3A-500132 |
| Tên sản phẩm | Gá điện cực nhôm |
| Vật liệu | Nhôm |
| Kích thước mặt gá | 80 × 80mm |
| Chiều cao theo bản vẽ | 40mm |
| Vòng bố trí lỗ | Ø65mm |
| Lỗ lắp | 4 × Ø6.7mm |

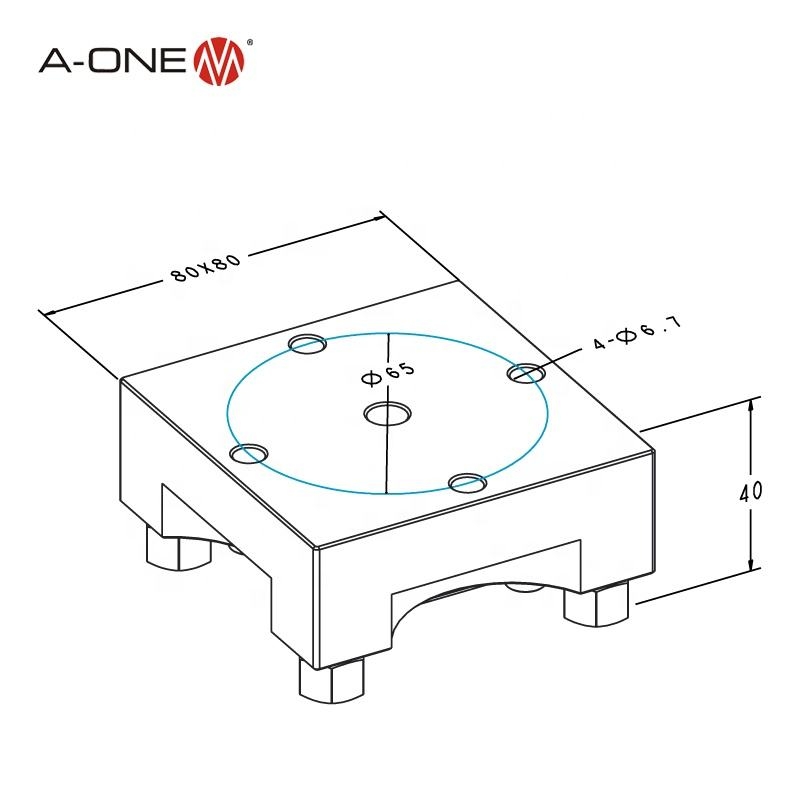

Lưu ý: các kích thước 80×80mm, cao 40mm, Ø65mm và 4×Ø6.7mm được thể hiện trực tiếp trên bản vẽ sản phẩm.
A-ONE 3A-500132
3. Ứng dụng
A-ONE 3A-500132 được sử dụng trong các ngành như:
- Gá điện cực trong gia công EDM.
- Làm đế trung gian để lắp điện cực hoặc chi tiết.
- Chuẩn bị điện cực trước khi đưa lên máy.
- Sử dụng trong hệ thống đồ gá A-ONE tương thích.
4. Mua Gá Điện Cực Nhôm A-ONE 3A-500132
Linhkienkhuon247 cung cấp gá điện cực A-ONE 3A-500132 và các dòng holder, chuck, pallet, centering plate cùng phụ kiện hệ thống gá A-ONE.
Khi đặt hàng, nên cung cấp chính xác mã 3A-500132 và thông tin hệ thống gá đang sử dụng để kiểm tra cấu hình phù hợp.
Linhkienkhuon247 – Đồng hành cùng sự bền bỉ của mọi khuôn mẫu!
