Gá Điện Cực Vuông A-ONE 3A-520105 | Steel Holder 30mm

1. Tổng quan về A-ONE 3A-520105

A-ONE 3A-520105 là gá điện cực thép dạng lỗ vuông (Steel Holder) thuộc hệ thống gá điện cực tiêu chuẩn A-ONE, dùng để giữ điện cực hoặc phôi vuông có kích thước tối đa 30mm.

Steel Holder được chế tạo từ S136H, độ cứng HRC30–36. Kết cấu lỗ vuông ở giữa giúp bố trí điện cực/phôi vào trong holder và cố định trước khi đưa cụm điện cực vào hệ thống gá EDM tương ứng.

3A-520105 có thân dạng khối vuông với khoang gá hình vuông ở trung tâm. Điện cực hoặc phôi được đưa vào vùng gá này và cố định thông qua vít bên thân holder.

Phía dưới holder là các chi tiết thuộc giao diện kết nối với hệ thống gá. Khi sử dụng, cả cụm holder và điện cực được lắp vào hệ thống chuck tương ứng để thực hiện định vị và gia công.

Chức năng chính của 3A-520105 là gá và giữ điện cực hoặc phôi có tiết diện vuông tối đa 30mm.

Trong gia công EDM, có thể hiểu quá trình gá cơ bản như sau: Điện cực vuông → lắp vào 3A-520105 → cố định bằng vít → lắp holder vào hệ thống gá/chuck tương ứng → setup và gia công EDM.

=> Holder giúp tạo một giao diện gá trung gian giữa điện cực và hệ thống định vị, thuận tiện khi xưởng phải chuẩn bị và quản lý nhiều điện cực cho cùng một bộ khuôn.

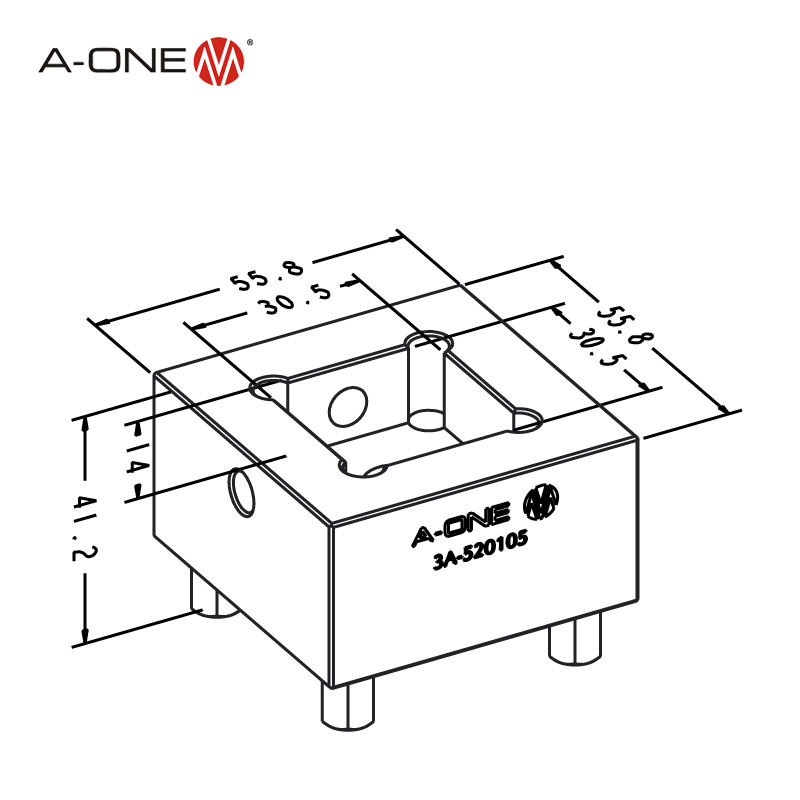

Gá Điện Cực Vuông A-ONE 3A-520105

2. Thông số kỹ thuật A-ONE 3A-520105

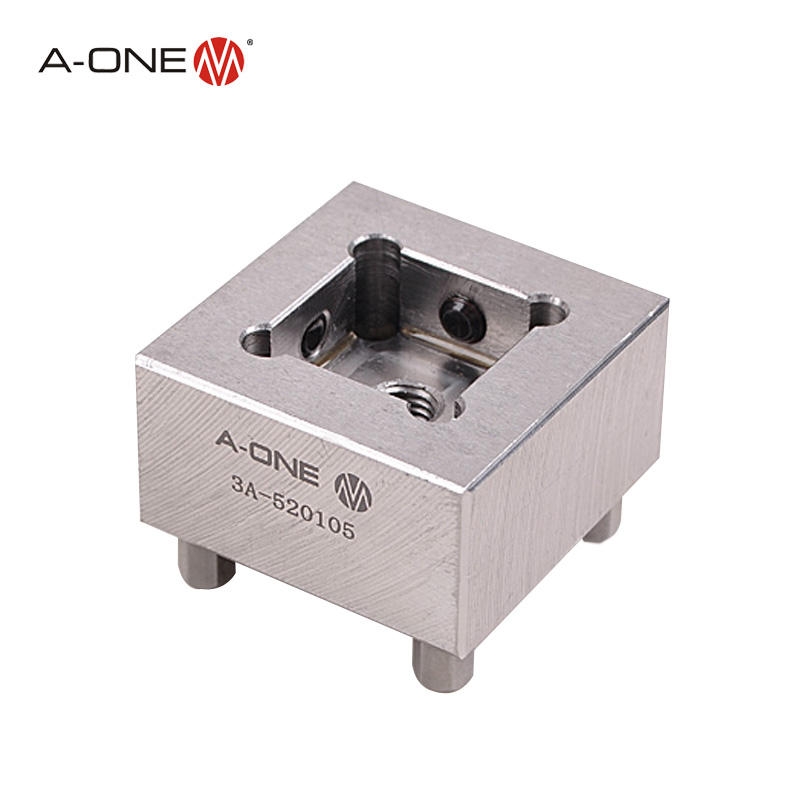

Gá Điện Cực Vuông A-ONE 3A-520105

3. Khi nào nên chọn 3A-520105?

Model 3A-520105 phù hợp khi điện cực hoặc phôi cần gá có tiết diện vuông và kích thước tối đa 30mm.

Trước khi đặt hàng, kỹ thuật nên kiểm tra:

• Kích thước tiết diện thực tế của điện cực.
• Chiều dài điện cực.
• Khối lượng điện cực.
• Vị trí tiếp xúc của vít cố định.
• Không gian làm việc trên máy EDM.
• Loại chuck/hệ thống gá đang sử dụng.
• Giao diện kết nối của holder với hệ thống hiện tại.

-> Đặc biệt, không nên chỉ dựa vào kích thước 30mm để xác định khả năng tương thích với một holder khác.

4. Mua gá điện cực A-ONE 3A-520105

Khi đặt mua A-ONE 3A-520105, nên cung cấp đúng mã sản phẩm và thông tin về điện cực cũng như hệ thống chuck đang sử dụng.

Nếu chưa xác định được holder phù hợp, khách hàng có thể cung cấp:

• Kích thước điện cực.
• Hình dạng tiết diện điện cực.
• Khối lượng điện cực.
• Bản vẽ hoặc hình ảnh điện cực.
• Mã chuck/hệ thống gá hiện tại.

Linhkienkhuon247 cung cấp các dòng holder điện cực A-ONE, Steel Holder, Uniholder, Uniplate, chuck EDM, centering plate và phụ kiện hệ thống gá nhanh, hỗ trợ đối chiếu model theo catalogue trước khi đặt hàng.
