Gá Điện Cực Thép A-ONE 3A-520115 | Steel Holder Gá Phôi 30mm

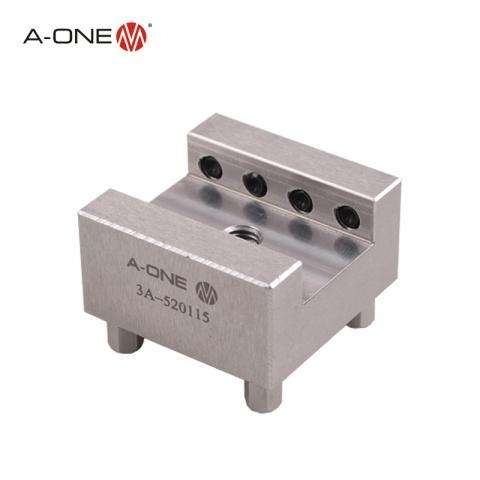

A-ONE 3A-520115 là gá điện cực thép (Steel Holder) thuộc nhóm Standard Electrode Holder của hệ thống gá nhanh A-ONE, dùng để kẹp điện cực hoặc phôi dạng chữ nhật có kích thước tối đa 30mm.

Sản phẩm được chế tạo từ S136H, độ cứng HRC30–36. Sản phẩm được cung cấp theo bộ 12 holder, mỗi holder có 4 vít cố định.

Thiết kế dạng chữ U cho phép đưa điện cực hoặc phôi vào giữa hai thành holder và cố định bằng vít. Đây là giải pháp phù hợp cho quá trình chuẩn bị, gá và quản lý điện cực trong gia công EDM khuôn mẫu.

Steel Holder 3A-520115

1. Thông số kỹ thuật A-ONE 3A-520115

Lưu ý: thông số 30mm là giới hạn kích thước điện cực/phôi được A-ONE công bố cho model 3A-520115, không phải kích thước tổng thể của holder.

Steel Holder 3A-520115

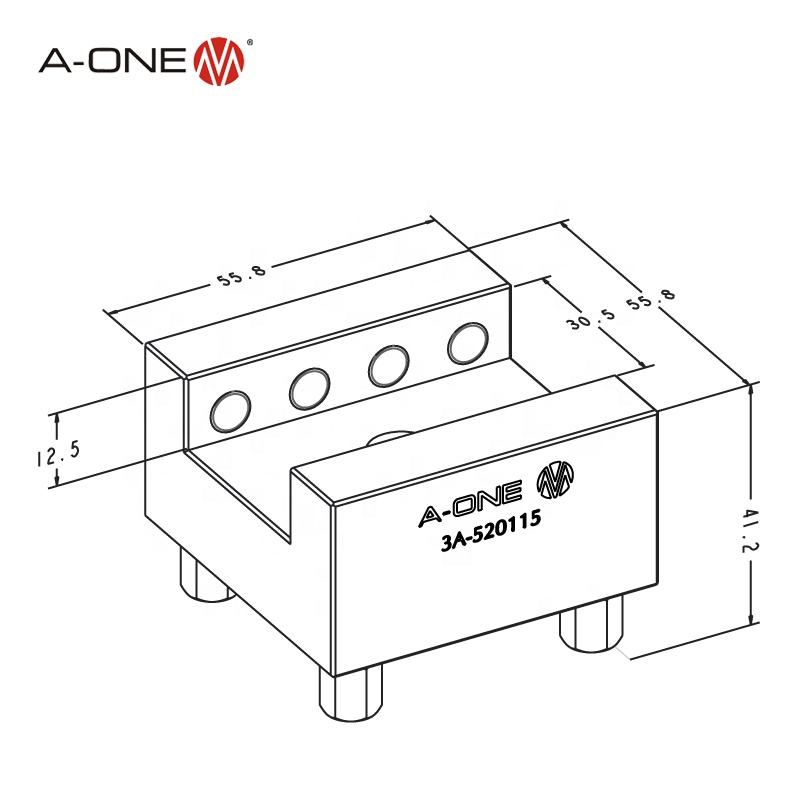

2. Cấu tạo của Steel Holder 3A-520115

• Thân holder dạng chữ U

3A-520115 có kết cấu dạng chữ U với hai thành đứng hai bên. Khoảng không gian ở giữa được sử dụng để bố trí điện cực hoặc phôi cần gá.

• 4 vít cố định

Mỗi holder có 4 vít cố định. Các vít này được sử dụng để giữ điện cực hoặc phôi sau khi được đặt vào vị trí gá.

Việc sử dụng nhiều điểm cố định giúp người vận hành kiểm soát vị trí điện cực trong holder trước khi đưa cả cụm vào hệ thống gá.

• Giao diện kết nối phía dưới

Phần dưới holder có các chi tiết thuộc giao diện kết nối của hệ thống gá. Đây là phần giúp holder được lắp vào hệ thống gá tương ứng.

-> Không nên lựa chọn chuck hoặc phụ kiện kết nối chỉ dựa vào hình dạng bên ngoài. Khi ghép hệ thống cần đối chiếu đúng mã và catalogue A-ONE.

Trong quy trình gia công EDM, holder đóng vai trò là chi tiết trung gian giữa điện cực và hệ thống gá. Điện cực được cố định trên holder trước, sau đó cả cụm được lắp vào hệ thống chuck/gá tương ứng.

Quy trình:  Điện cực/phôi → cố định vào 3A-520115 → holder kết nối với hệ thống gá → thực hiện setup và gia công EDM.

3.  Điểm đáng chú ý của A-ONE 3A-520115

• Gá điện cực tới 30mm: A-ONE xác định model này dành cho điện cực hoặc phôi chữ nhật có kích thước tối đa 30mm.
• 4 vít cố định: mỗi holder được trang bị 4 vít để cố định điện cực/phôi.
• Vật liệu S136H: vật liệu được A-ONE công bố trực tiếp cho model 3A-520115.
• Độ cứng HRC30–36: là giá trị độ cứng được nhà sản xuất công bố cho sản phẩm.
• Thuộc hệ Standard Electrode Holder: phù hợp để xây dựng hệ thống gá và quản lý điện cực theo hệ A-ONE.

4. Các Steel Holder A-ONE khác như thế nào?

Trong cùng dòng Standard Electrode Holder, A-ONE có nhiều model được phân chia theo kích thước điện cực/phôi có thể gá.

5. Mua gá điện cực A-ONE 3A-520115

Khi đặt mua A-ONE 3A-520115, nên cung cấp chính xác mã sản phẩm và thông tin hệ thống gá đang sử dụng, với các thông số như sau.

• Kích thước điện cực.
• Hình dạng điện cực.
• Khối lượng điện cực.
• Ảnh hoặc bản vẽ điện cực.
• Mã chuck hoặc hệ thống gá đang sử dụng.

Linhkienkhuon247 cung cấp các dòng holder điện cực A-ONE, Steel Holder, chuck EDM, centering plate, pallet và phụ kiện hệ thống gá nhanh, đồng thời hỗ trợ đối chiếu model theo catalogue trước khi đặt hàng.

Linhkienkhuon247 – Đồng hành cùng sự bền bỉ của mọi khuôn mẫu!
