Gá Điện Cực Thép A-ONE 3A-520124 | Steel Holder 50.8 × 75mm

1. Khái niệm tổng quan về A-ONE 3A-520124

A-ONE 3A-520124 là gá điện cực thép (Steel Holder) thuộc hệ thống gá nhanh EDM A-ONE, dùng để lắp và định vị điện cực hoặc chi tiết gia công trên hệ thống gá tương ứng.

Steel Holder được chế tạo từ thép S136H, độ cứng HRC30–36 -> phù hợp khi cần gá điện cực hoặc chi tiết có bề mặt chuẩn lớn, phục vụ quá trình setup và gia công EDM.

3A-520124 có kết cấu dạng holder thép hình chữ nhật ->  Mặt trên được bố trí nhiều lỗ phục vụ việc lắp và định vị điện cực hoặc chi tiết -> Phía dưới là cụm giao diện dùng để kết nối holder với hệ thống gá.

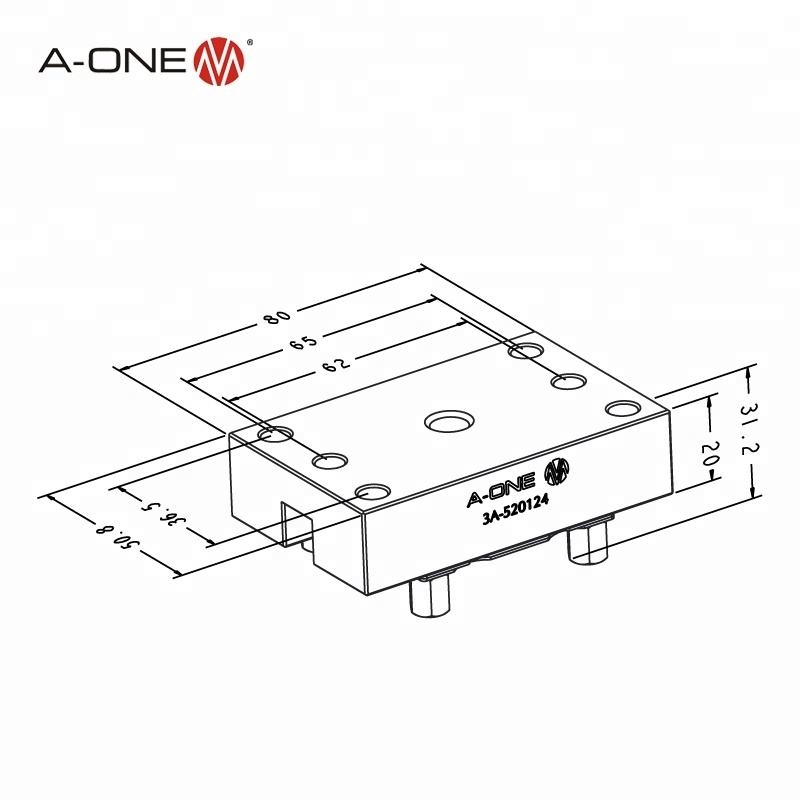

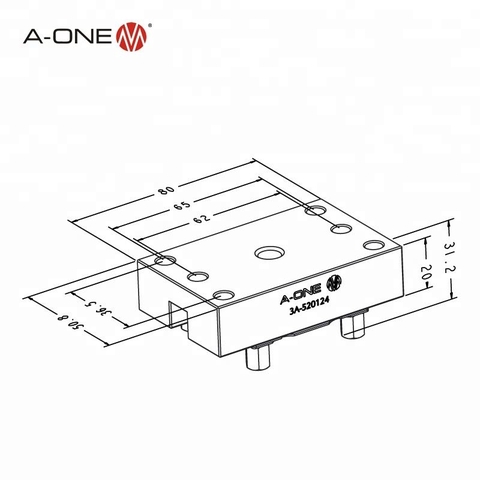

Một số kích thước thể hiện trực tiếp trên bản vẽ gồm:

• Chiều dài tổng thể: 80mm.
• Chiều rộng: 50.8mm.
• Chiều cao tổng thể thể hiện trên bản vẽ: 31.2mm.
• Chiều cao phần thân: khoảng 20mm theo bản vẽ.

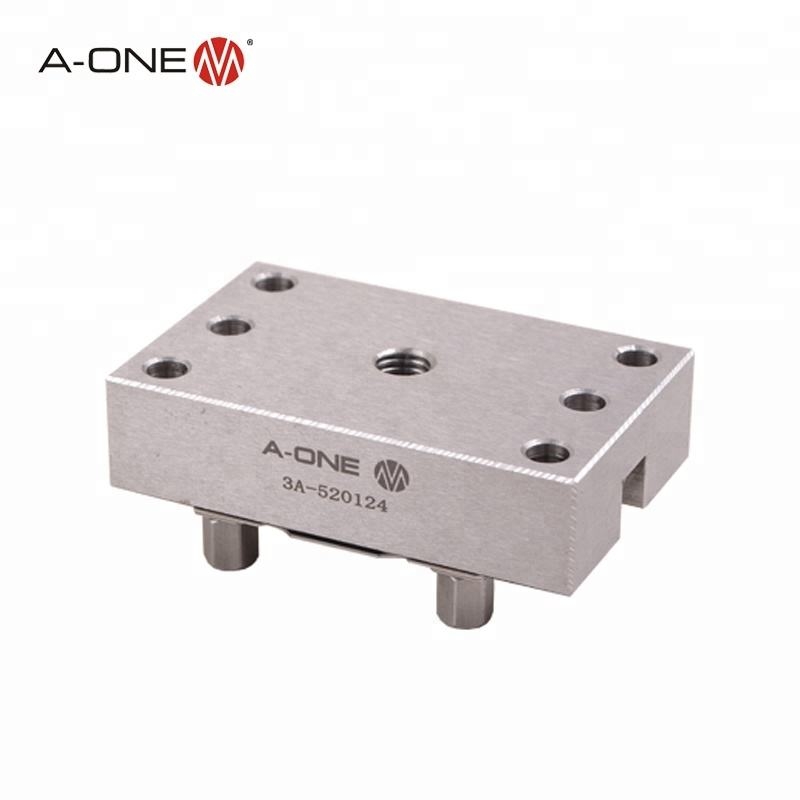

Gá điện cực 3A-520124

2. Thông số kỹ thuật A-ONE 3A-520124

Thương hiệu:          A-ONE

Model:                       3A-520124

Tên catalog:            Steel Holder

Vật liệu:                     S136H

Trọng lượng:              ~ 600g

Độ cứng:                  HRC30–36

Bề mặt gá:               50.8 × 75mm

Ứng dụng:                Gá điện cực hoặc chi tiết gia công có bề mặt chuẩn phù hợp tới 75mm

Nhóm sản phẩm: Standard Electrode Holder / A-ONE EDM Tooling

Lưu ý: 50.8 × 75mm là thông số bề mặt được A-ONE công bố cho phiên bản 3A-520124. Khi đặt hàng hoặc thiết kế đồ gá, cần đối chiếu bản vẽ kích thước của đúng model thay vì chỉ dựa vào kích thước danh nghĩa.

Gá điện cực 3A-520124

3. Ưu điểm của Steel Holder A-ONE 3A-520124

• Bề mặt gá 50.8 × 75mm: phù hợp với các điện cực hoặc chi tiết cần diện tích lắp lớn hơn các holder cỡ nhỏ.
• Vật liệu S136H: đúng vật liệu được A-ONE công bố cho model 3A-520124.
• Độ cứng HRC30–36: đáp ứng yêu cầu làm việc của holder trong hệ thống gá điện cực.
• Kết cấu dạng tấm: thuận tiện để bắt điện cực hoặc chi tiết lên bề mặt holder.
• Thuộc hệ thống EDM tooling A-ONE: phù hợp để xây dựng hệ thống gá và thay đổi điện cực theo chuẩn giao diện của A-ONE.

4. Mua gá điện cực A-ONE 3A-520124

Khi đặt mua gá điện cực A-ONE 3A-520124, khách hàng nên cung cấp chính xác mã sản phẩm và thông tin hệ thống chuck đang sử dụng. Nếu đang cần thay thế một holder hiện có, nên gửi thêm hình ảnh hoặc bản vẽ để kiểm tra khả năng tương thích trước khi đặt hàng.

Linhkienkhuon247 cung cấp các dòng đồ gá A-ONE, holder điện cực, chuck EDM, pallet và phụ kiện hệ thống gá nhanh. Đội ngũ kỹ thuật có thể hỗ trợ đối chiếu model theo catalog và lựa chọn cấu hình phù hợp với hệ thống đang sử dụng.
