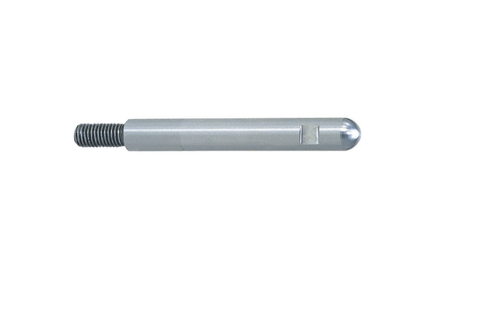

Chốt Xiên APM | Male Screw Type Angle Pin Tiêu Chuẩn JIS

1. Tổng quan về chốt xiên APM

Chốt xiên APM (Male Screw Type Angle Pin) là dòng chốt xiên có đầu ren ngoài, được sử dụng để dẫn hướng và truyền chuyển động cho cơ cấu trượt (Slider) trong khuôn ép nhựa. Khi khuôn đóng hoặc mở, chốt xiên APM tạo lực tác động lên cụm trượt, giúp lõi trượt di chuyển chính xác để giải phóng các vị trí có gờ ngược (Undercut).

Với thiết kế ren ngoài, APM giúp việc lắp đặt và thay thế trở nên thuận tiện, đồng thời đảm bảo độ cứng vững và khả năng làm việc ổn định trong môi trường sản xuất liên tục.

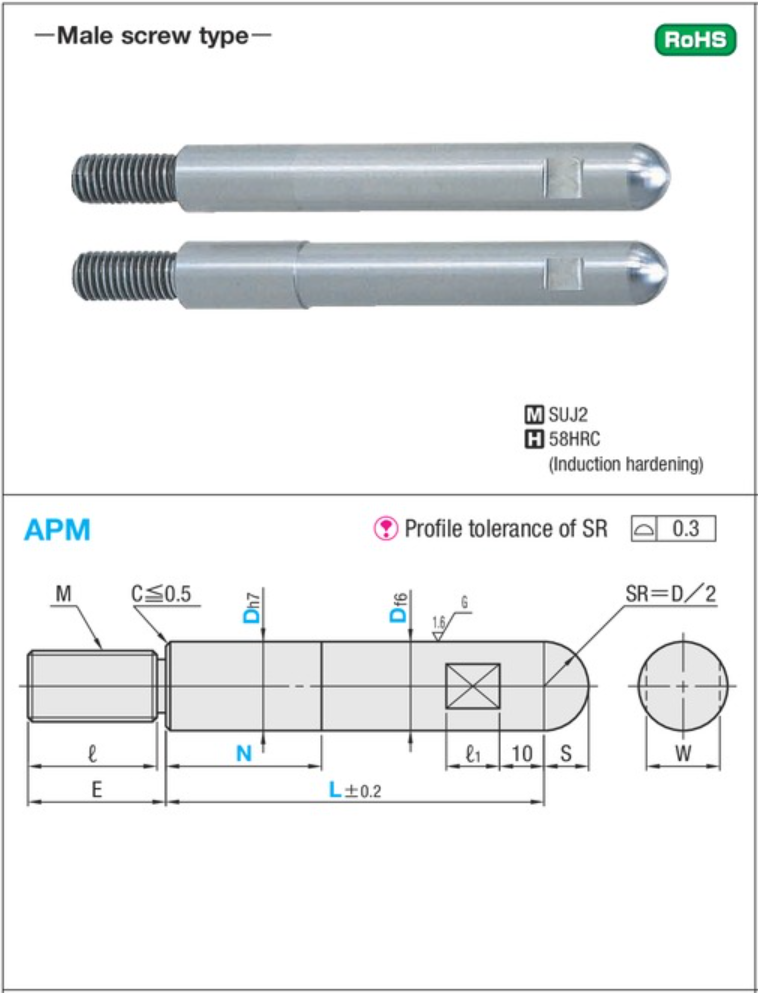

Đặc điểm cấu tạo

• Kiểu lắp: Ren ngoài (Male Screw)
• Vật liệu: SUJ2
• Độ cứng: HRC 58 (tôi cao tần)
• Đầu chốt: Bo bán kính SR = D/2 giúp giảm mài mòn khi tiếp xúc với slide.
• Dung sai biên dạng đầu cầu: 0.3 mm.

Chốt xiên APM

2. Đặc điểm và ưu điểm của chốt xiên APM

Thiết kế ren ngoài dễ lắp đặt

Đầu ren ngoài (Male Screw) giúp chốt được cố định chắc chắn vào tấm khuôn, thuận tiện cho việc tháo lắp và bảo trì.

Vật liệu SUJ2 chất lượng cao

Chốt được chế tạo từ thép SUJ2, có khả năng chịu tải, chống mài mòn và duy trì độ chính xác trong thời gian dài.

Xử lý tôi cao tần

Bề mặt làm việc được tôi cao tần (Induction Hardening) đạt độ cứng khoảng 58 HRC, tăng khả năng chống mài mòn và kéo dài tuổi thọ.

Đầu cầu dẫn hướng mượt

Thiết kế đầu cầu với SR = D/2 giúp tiếp xúc êm, giảm ma sát và hạn chế mài mòn giữa chốt xiên và bạc dẫn hướng.

Gia công chính xác

Các bề mặt được gia công với dung sai cao, đảm bảo chuyển động ổn định của cụm trượt và nâng cao độ chính xác của khuôn.

=> Xem thêm tại:  Bạc dẫn hướng là gì?

3. Thông số kỹ thuật của chốt xiên APM



Chốt xiên APM được sản xuất với nhiều đường kính khác nhau để phù hợp với từng loại khuôn, phổ biến như:

• APM8 => chốt xiên APM8
• APM10 => chốt xiên APM10
• APM12 => chốt xiên APM12
• APM13 => chốt xiên APM13
• APM16=> chốt xiên APM16
• APM20 => chốt xiên APM20

=> Mỗi model có nhiều lựa chọn chiều dài tiêu chuẩn, đáp ứng đa dạng yêu cầu thiết kế khuôn ép nhựa.

4. . Ứng dụng của chốt xiên APM

Chốt xiên APM được sử dụng trong:

• Khuôn ép nhựa có cơ cấu trượt (Slider).
• Khuôn có gờ ngược (Undercut).
• Khuôn linh kiện ô tô, xe máy.
• Khuôn điện tử và thiết bị gia dụng.
• Khuôn y tế và bao bì nhựa.
• Hệ thống khuôn yêu cầu độ chính xác và độ bền cao.

5. Linhkienkhuon247 cung cấp chốt xiên APM chính xác cao

Linhkienkhuon247 cung cấp chốt xiên APM (Male Screw Type Angle Pin) với đầy đủ kích thước tiêu chuẩn, đáp ứng nhu cầu của các đơn vị chế tạo khuôn và doanh nghiệp cơ khí.

Cam kết

• Sản phẩm đúng tiêu chuẩn JIS.
• Vật liệu SUJ2 chất lượng cao.
• Độ cứng 58 HRC, chống mài mòn tốt.
• Đầy đủ kích thước từ APM8 đến APM20.
• Giao hàng nhanh toàn quốc.
• Hỗ trợ tư vấn lựa chọn theo bản vẽ kỹ thuật.
