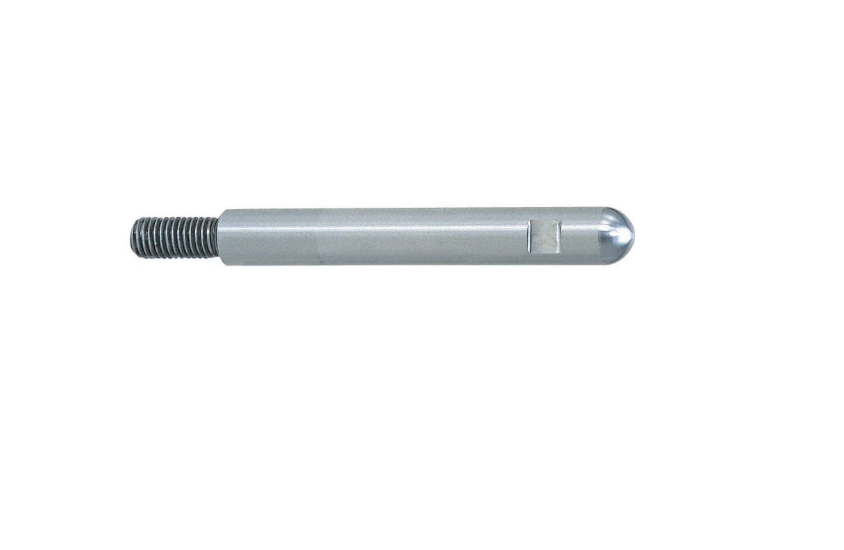

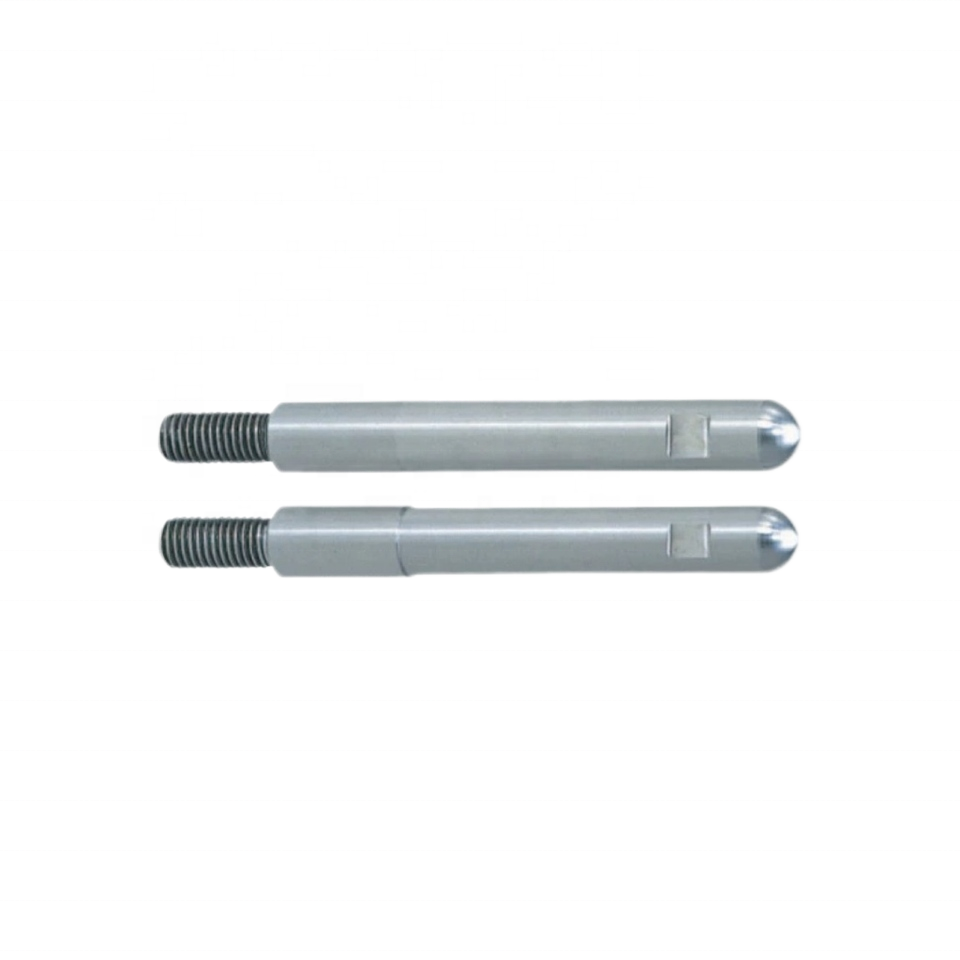

Chốt Xiên APM20 | Angle Pin Ø20 Cho Slide Khuôn Ép Nhựa Tải Trọng Lớn

1. Khi nào nên sử dụng chốt xiên APM20?

Chốt xiên APM20 được thiết kế với đường kính thân Ø20 mm, đáp ứng tốt yêu cầu truyền lực cho các hệ thống slide chịu tải lớn, làm việc liên tục với độ chính xác cao. Chốt APM20 thuộc dòng APM (Male Screw Type), sản phẩm có ren ngoài liền thân, giúp lắp đặt trực tiếp vào tấm khuôn, tăng độ cứng vững và hạn chế sai lệch trong quá trình vận hành.

Chốt xiên APM20 phù hợp với các khuôn ép nhựa có cụm slide lớn, hành trình dài hoặc yêu cầu chịu tải cao như khuôn ô tô, điện tử và thiết bị công nghiệp.

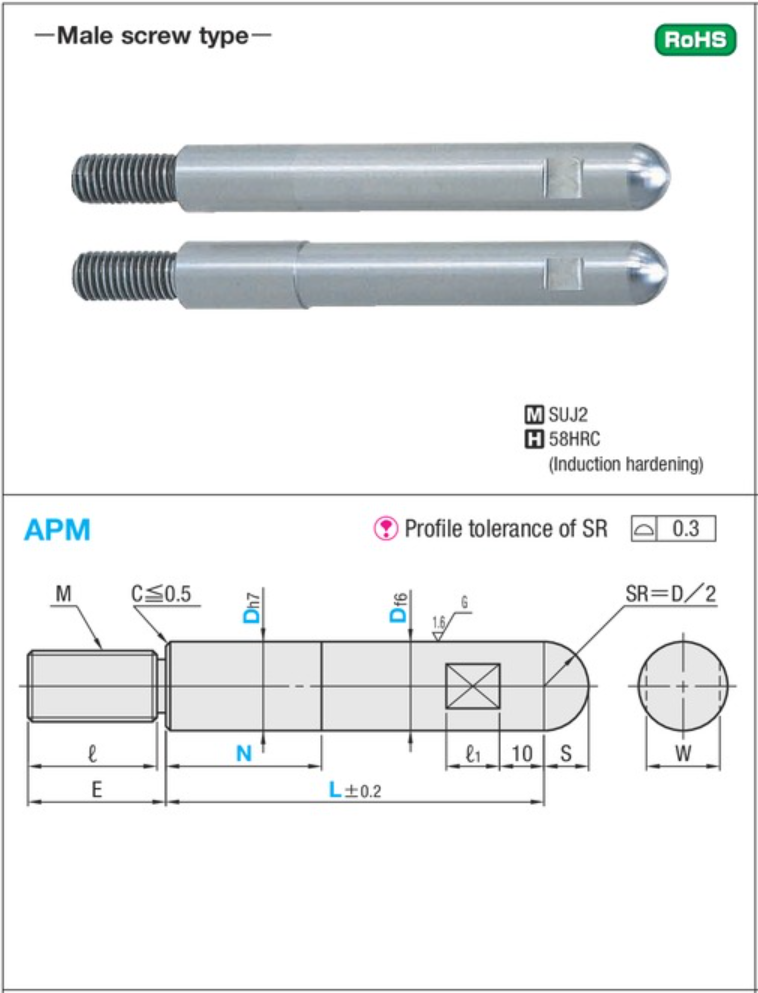

Bản vẽ chốt xiên APM

2. Thông số kỹ thuật của chốt xiên APM16

• Mã sản phẩm : APM16
• Đường kính (D): 16 mm
• Đầu chốt: Đầu cầu SR = D/2
• Chiều dài (L): 40,50.. mm
• Vật liệu thân: SUJ2
• Độ cứng:  HRC 58 (Tôi cao tần)
• Loại: Chốt xiên ren ngoài (Male Screw Type)

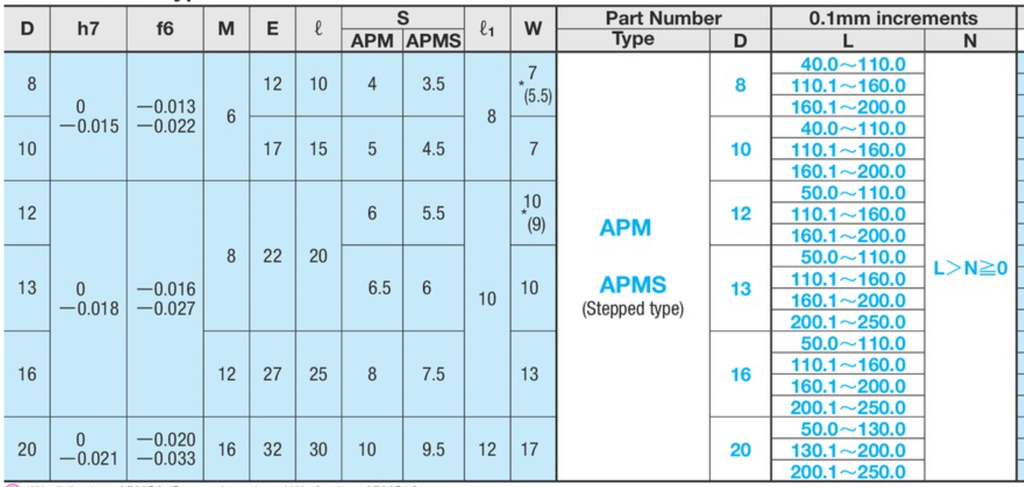

Thông số chốt xiên APM

3. Điểm nổi bật của chốt xiên APM20

• Khả năng chịu tải vượt trội

Chốt APM20 có đường kính Ø20 mm giúp chốt chịu được tải trọng lớn, phù hợp với các cụm slide có khối lượng lớn hoặc khuôn sản xuất liên tục với tần suất cao.

• Gia công chính xác

Thân chốt APM được mài chính xác, đảm bảo độ đồng tâm và khả năng dẫn hướng ổn định, giúp giảm hiện tượng rung lắc của slide trong quá trình làm việc.

• Chống mài mòn hiệu quả

APM phi 20 được sản xuất bằng vật liệu SUJ2 kết hợp xử lý nhiệt đạt khoảng 58 HRC giúp chốt có khả năng chống mài mòn tốt, duy trì độ chính xác sau thời gian dài sử dụng.

• Thiết kế đầu cầu

Đầu chốt APM20 được gia công dạng bán cầu giúp tiếp xúc đều với rãnh dẫn hướng của slide, giảm ma sát và hạn chế hiện tượng mòn cục bộ.

4. Kinh nghiệm lựa chọn chốt xiên APM20

Để phát huy tối đa hiệu quả của chốt xiên APM20, nên:

• Chọn chiều dài chốt theo đúng hành trình của slide.
• Tính toán góc nghiêng phù hợp với thiết kế khuôn.
• Sử dụng kết hợp bạc dẫn hướng và khóa slide chất lượng cao.
• Bôi trơn định kỳ để giảm ma sát và tăng tuổi thọ.
• Kiểm tra độ mòn của đầu chốt trong quá trình bảo trì khuôn.
