Chốt Xiên APM8 Chính Hãng | Chốt Xiên Khuôn Ép Nhựa Tiêu Chuẩn MISUMI

1. Chốt xiên APM8 là gì?

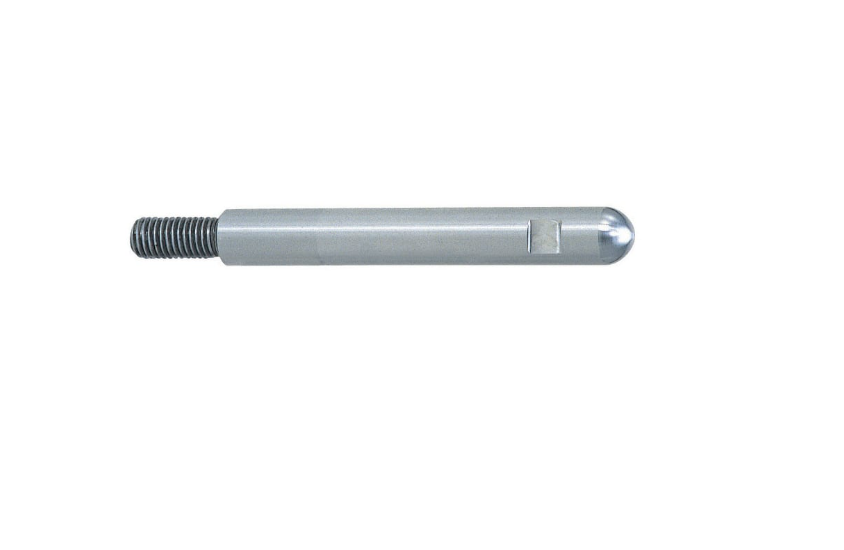

Chốt xiên APM8 là loại chốt xiên (Angle Pin) có đường kính thân Ø8 mm, được sử dụng trong cơ cấu lõi trượt (Slide Core) của khuôn ép nhựa. Sản phẩm có nhiệm vụ chuyển đổi chuyển động đóng mở khuôn thành chuyển động ngang, giúp slide rút lõi để tạo hình các chi tiết có undercut hoặc lỗ ngang.

Chốt APM8 thuộc dòng Male Screw Type, thiết kế ren ngoài liền thân, cho phép lắp trực tiếp vào tấm khuôn. Đây là dòng chốt xiên được nhiều nhà thiết kế khuôn lựa chọn nhờ kết cấu đơn giản, độ chính xác cao và tuổi thọ bền bỉ.

Chốt xiên APM8 được gia công nguyên khối với ba phần chính:

• Phần ren ngoài dùng để cố định vào tấm khuôn.
• Thân dẫn hướng Ø8 được mài chính xác giúp slide vận hành ổn định.
• Đầu cầu bán kính SR = D/2 giúp giảm ma sát, hạn chế mài mòn và tăng tuổi thọ của cơ cấu trượt.

=> Vật liệu SUJ2 sau khi tôi cao tần đạt độ cứng khoảng 58 HRC, mang lại khả năng chống mài mòn và chịu tải cao trong môi trường làm việc liên tục.

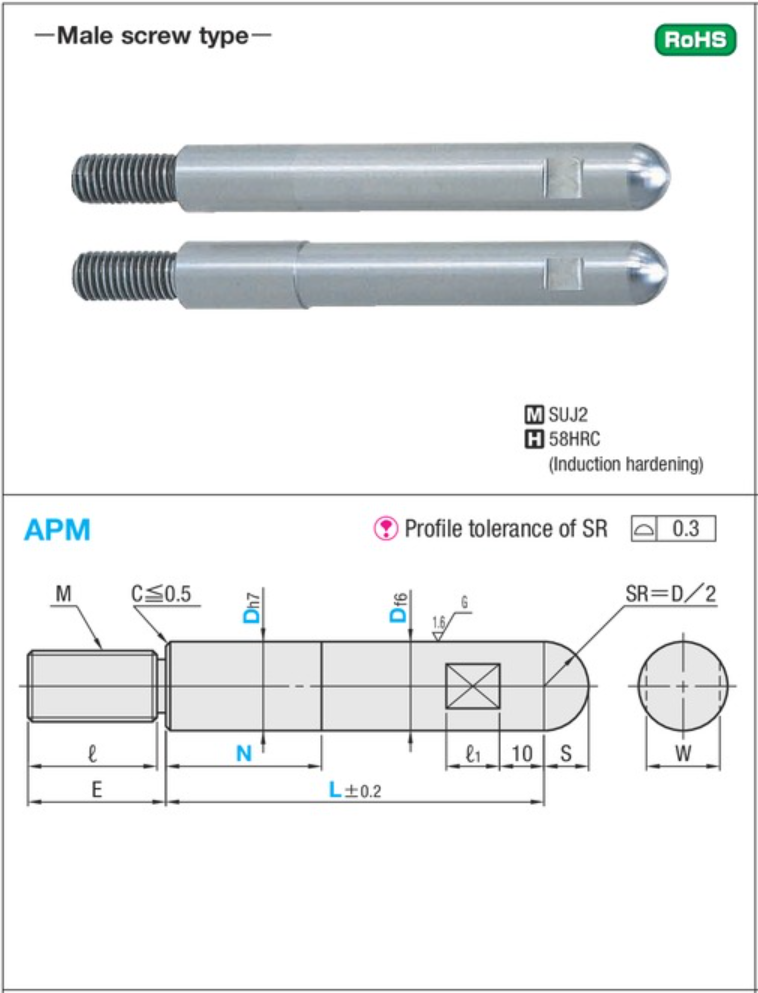

Bản vẽ chốt xiên APM

2. Thông số kỹ thuật của chốt xiên APM8

• Mã sản phẩm : APM8
• Đường kính (D): 8 mm
• Đầu chốt: Đầu cầu SR = D/2
• Chiều dài (L): 40,50.. mm
• Vật liệu thân: SUJ2
• Độ cứng:  HRC 58 (Tôi cao tần)
• Loại: Chốt xiên ren ngoài (Male Screw Type)

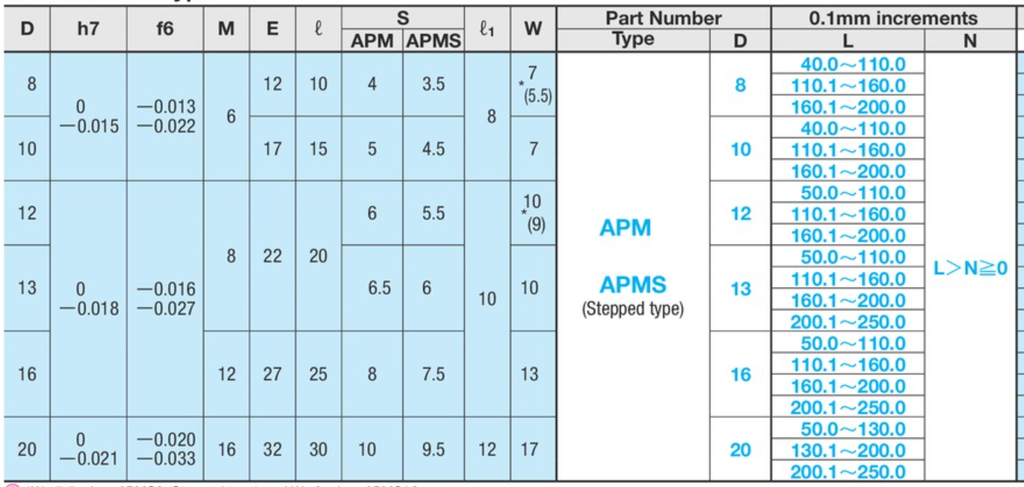

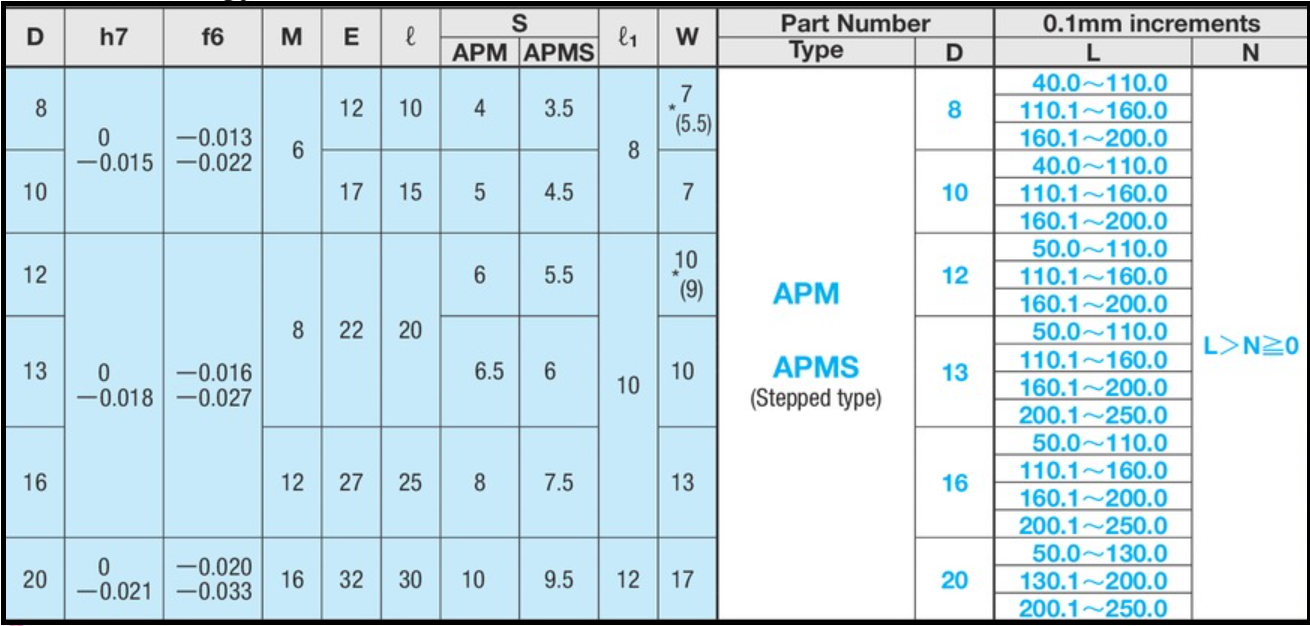

Thông số chốt xiên APM

3.  Ưu điểm của chốt xiên APM8

Chốt xiên APM8 có nhiều ưu điểm nổi bật như:

• Gia công chính xác theo tiêu chuẩn MISUMI.
• Vật liệu SUJ2 có khả năng chống mài mòn cao.
• Đầu cầu giúp chuyển động êm và giảm ma sát.
• Thiết kế ren ngoài giúp lắp đặt nhanh chóng.
• Độ cứng cao, tuổi thọ dài.
• Dễ thay thế và bảo trì.

4. Vì sao nên chọn chốt xiên APM8 tại Linhkienkhuon247?

Linhkienkhuon247 cung cấp chốt xiên APM8 với chất lượng ổn định, đáp ứng tiêu chuẩn kỹ thuật của ngành khuôn mẫu. Sản phẩm được kiểm soát chặt chẽ về vật liệu, độ cứng và độ chính xác gia công, giúp cơ cấu slide vận hành bền bỉ, giảm mài mòn và tăng tuổi thọ khuôn.

Ngoài chốt xiên APM8, Linhkienkhuon247 còn cung cấp đầy đủ các kích thước APM6, APM10, APM12, APM13, APM16, APM20, APM25…, đáp ứng nhiều yêu cầu thiết kế khuôn khác nhau.
