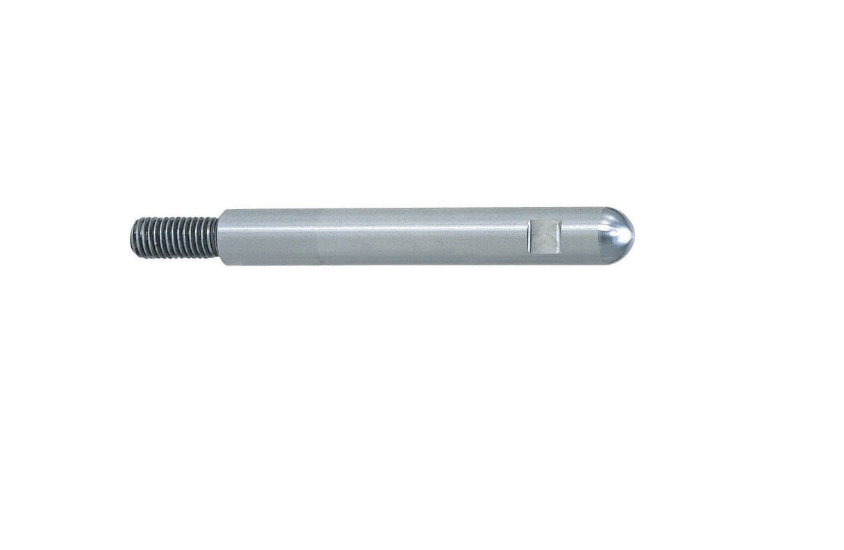

Chốt Xiên APM13 | Angle Pin Ø13 Dùng Cho Cơ Cấu Slide Khuôn Ép Nhựa

1. Tổng  quan về chốt xiên APM13

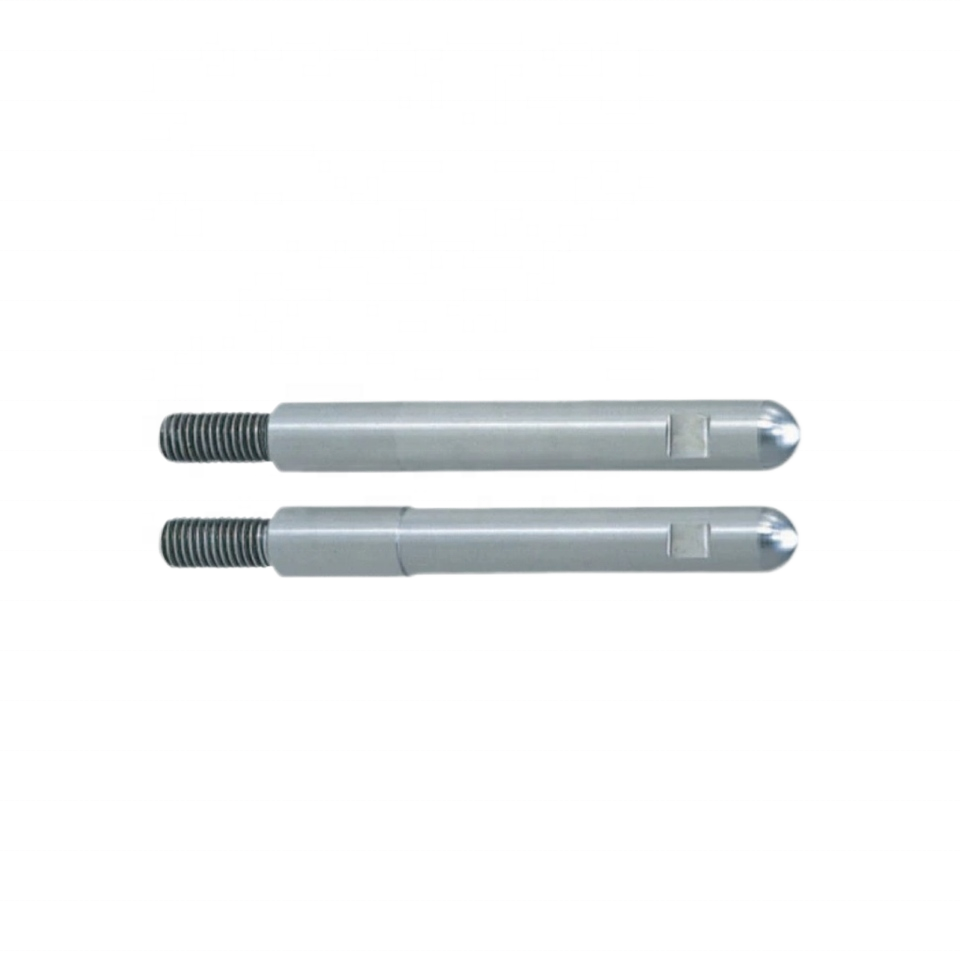

Chốt xiên APM13 là linh kiện truyền động không thể thiếu trong các khuôn ép nhựa có cơ cấu slide. Với đường kính thân Ø13 mm, chốt được thiết kế để dẫn động lõi trượt theo phương ngang thông qua chuyển động đóng mở của khuôn, giúp xử lý các chi tiết có undercut, lỗ ngang hoặc gờ cài mà cơ cấu đẩy thông thường không thể thực hiện.

Chốt xiên APM13 có đặc điểm nổi bật như:

• Đường kính thân Ø13 mm, phù hợp với các cơ cấu slide có tải trọng trung bình đến lớn.
• Chế tạo từ thép SUJ2, có khả năng chịu mài mòn và chịu tải tốt.
• Xử lý nhiệt đạt khoảng 58 HRC, đảm bảo độ cứng và tuổi thọ sử dụng.
• Thiết kế đầu cầu (Ball Nose) giúp tiếp xúc với slide ổn định, giảm ma sát trong quá trình vận hành.
• Ren ngoài gia công chính xác, giúp việc lắp đặt nhanh chóng và chắc chắn.

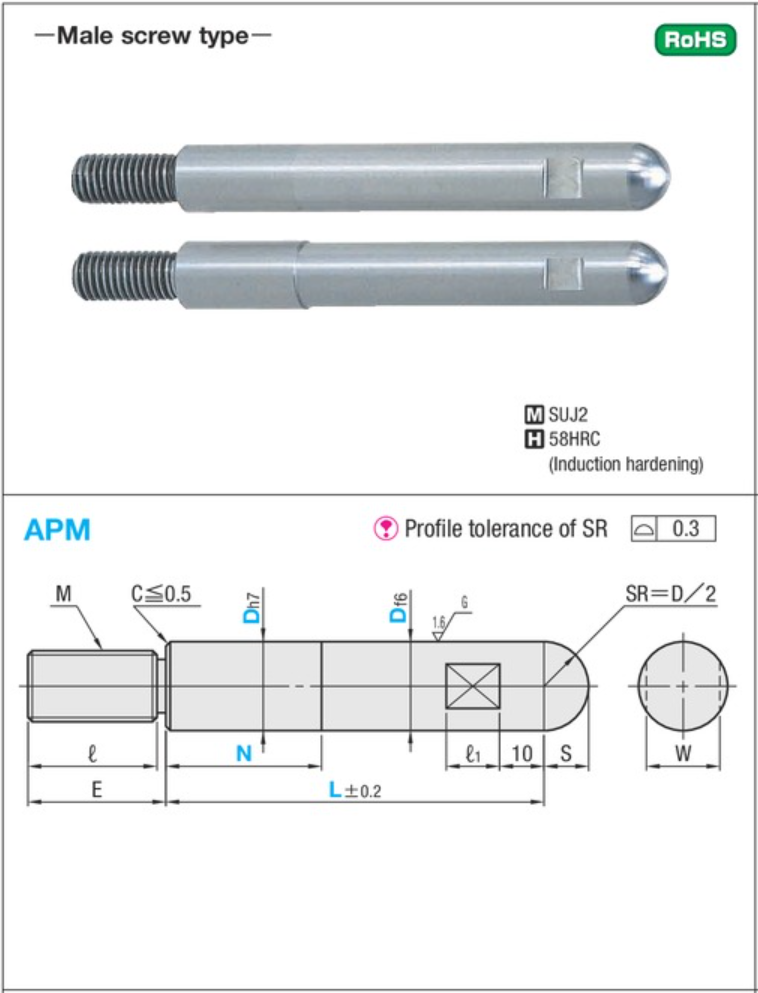

Bản vẽ chốt xiên APM

2. Thông số kỹ thuật của chốt xiên APM13

• Mã sản phẩm : APM13
• Đường kính (D): 13 mm
• Đầu chốt: Đầu cầu SR = D/2
• Chiều dài (L): 40,50.. mm
• Vật liệu thân: SUJ2
• Độ cứng:  HRC 58 (Tôi cao tần)
• Loại: Chốt xiên ren ngoài (Male Screw Type)

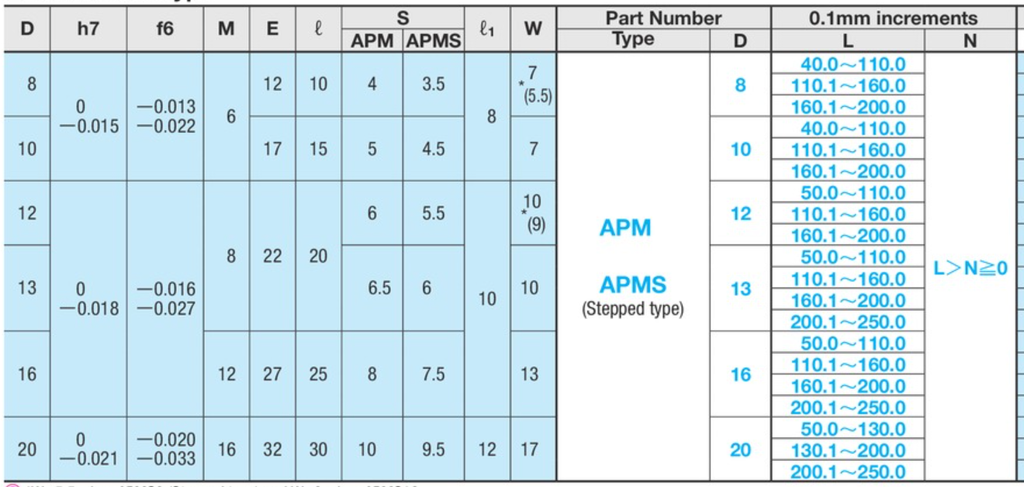

Thông số chốt xiên APM

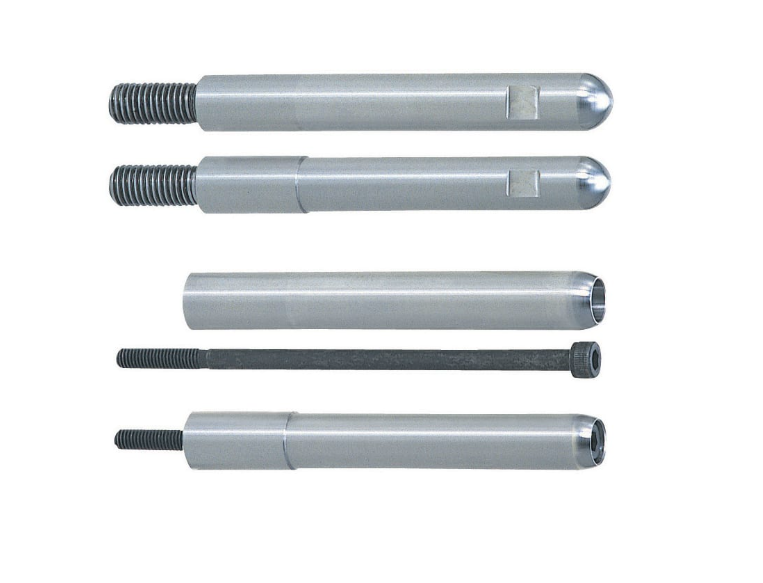

3. So sánh chốt xiên APM13 và APX13

=> Mỗi loại chốt có những ưu điểm khác nhau, nên doanh nghiệp lựa chọn theo tiêu chí của nhà máy.

4. Mua chốt xiên APM13 ở đâu?

Linhkienkhuon247 cung cấp chốt xiên APM13 đạt tiêu chuẩn chất lượng cao, đáp ứng yêu cầu của các đơn vị chế tạo và sửa chữa khuôn ép nhựa. Sản phẩm được kiểm soát nghiêm ngặt về vật liệu, độ cứng và độ chính xác gia công, giúp cơ cấu slide hoạt động bền bỉ, giảm mài mòn và kéo dài tuổi thọ khuôn.

👉👉👉Doanh nghiệp cần xem thêm về linh kiện khuôn mẫu: linhkienkhuon247.com

Linhkienkhuon247 – Đồng hành cùng sự bền bỉ của mọi khuôn mẫu!
