Thông số kỹ thuật của chốt xiên APM10
- Mã sản phẩm : APM10
- Đường kính (D): 10 mm
- Đầu chốt: Đầu cầu SR = D/2
- Chiều dài (L): 40,50.. mm
- Vật liệu thân: SUJ2
- Độ cứng: HRC 58 (Tôi cao tần)
- Loại: Chốt xiên ren ngoài (Male Screw Type)
Chính sách hỗ trợ
Sản phẩm chính hãng
Theo chính sách
Kể từ ngày mua hàng
-
Thông tin sản phẩm
-
Hướng dẫn sử dụng

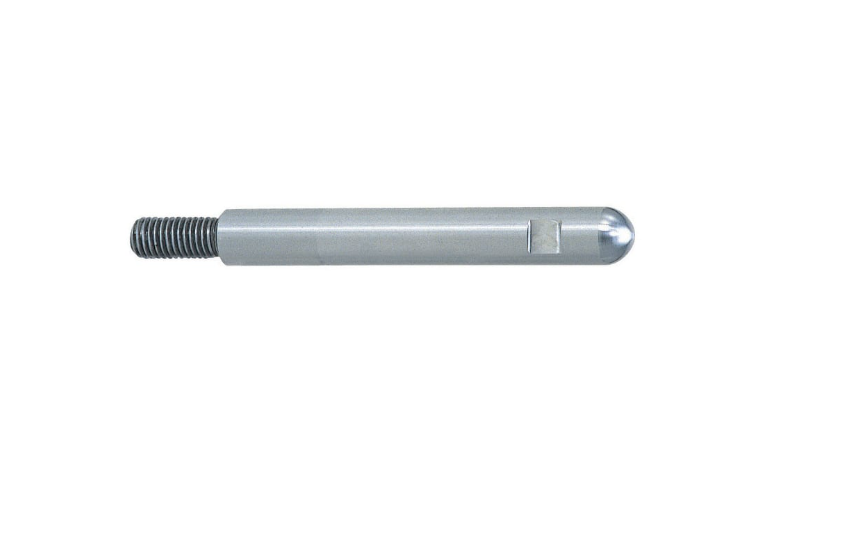

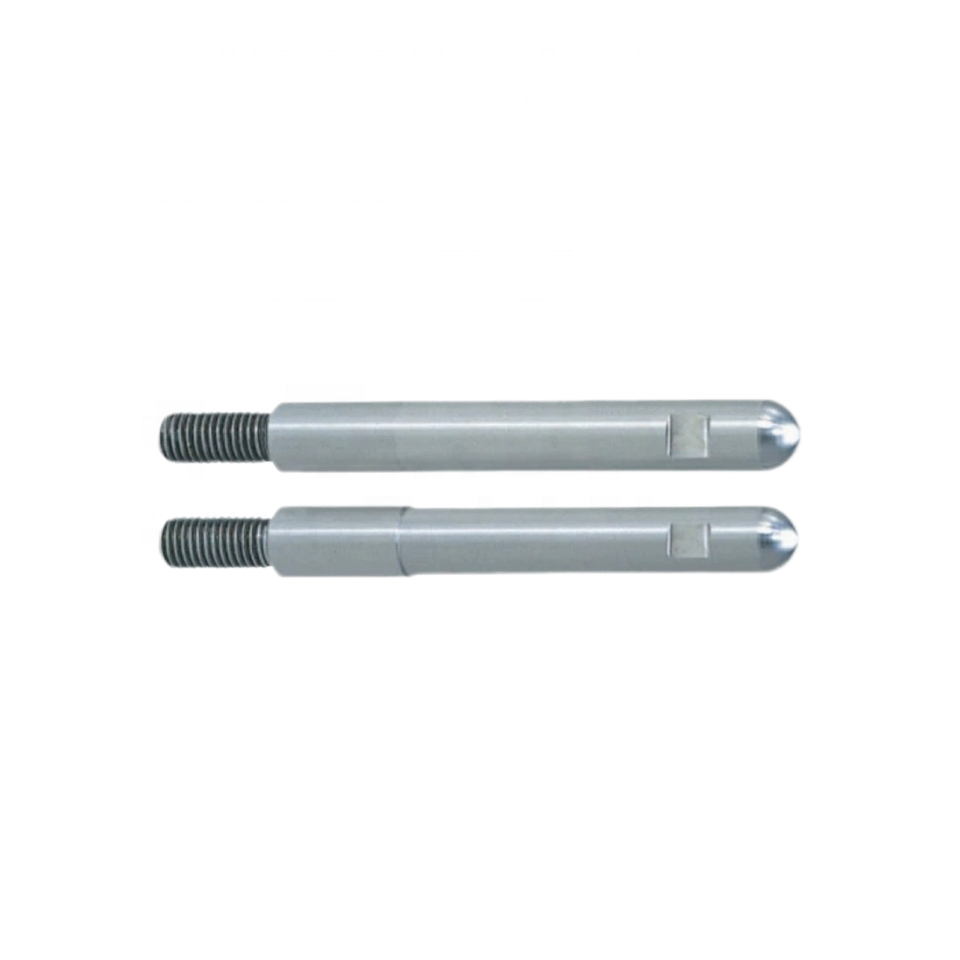

Chốt Xiên APM10 Chính Hãng | Angle Pin Ø10 Cho Khuôn Ép Nhựa
1. Chốt xiên APM10 là gì?
Chốt xiên APM10 là dòng Angle Pin (Cam Pin) có đường kính thân Ø10 mm, được sử dụng trong cơ cấu lõi trượt (Slide Core) của khuôn ép nhựa. Chức năng chính của chốt xiên là chuyển đổi chuyển động đóng mở khuôn thành chuyển động ngang, giúp slide di chuyển để rút lõi, giải phóng các vị trí undercut và hỗ trợ lấy sản phẩm ra khỏi khuôn một cách dễ dàng.
Chốt APM10 thuộc dòng Male Screw Type, được thiết kế với ren ngoài liền thân, giúp lắp trực tiếp vào tấm khuôn, đảm bảo độ cứng vững, độ chính xác cao và thuận tiện trong quá trình lắp đặt.
Chốt xiên APM10 hoạt động theo nguyên lý sau:
- Chốt xiên APM10 di chuyển theo phương mở khuôn.
- Đầu cầu của chốt tác động lên rãnh dẫn hướng của slide.
- Slide dịch chuyển theo phương ngang.
- Lõi trượt rút khỏi vị trí undercut.
- Sản phẩm được lấy ra mà không bị vướng hoặc biến dạng.
Khi khuôn đóng lại, slide trở về vị trí ban đầu, sẵn sàng cho chu kỳ ép tiếp theo.

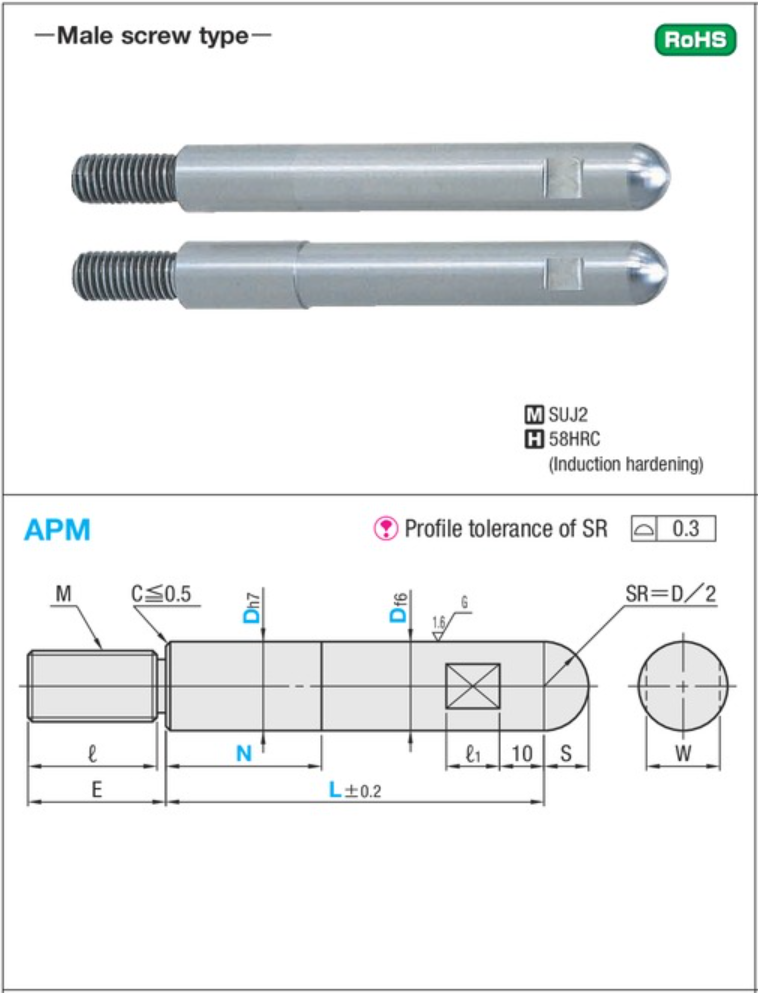

Bản vẽ chốt xiên APM
2. Thông số kỹ thuật của chốt xiên APM10
- Mã sản phẩm : APM10
- Đường kính (D): 10 mm
- Đầu chốt: Đầu cầu SR = D/2
- Chiều dài (L): 40,50.. mm
- Vật liệu thân: SUJ2
- Độ cứng: HRC 58 (Tôi cao tần)
- Loại: Chốt xiên ren ngoài (Male Screw Type)

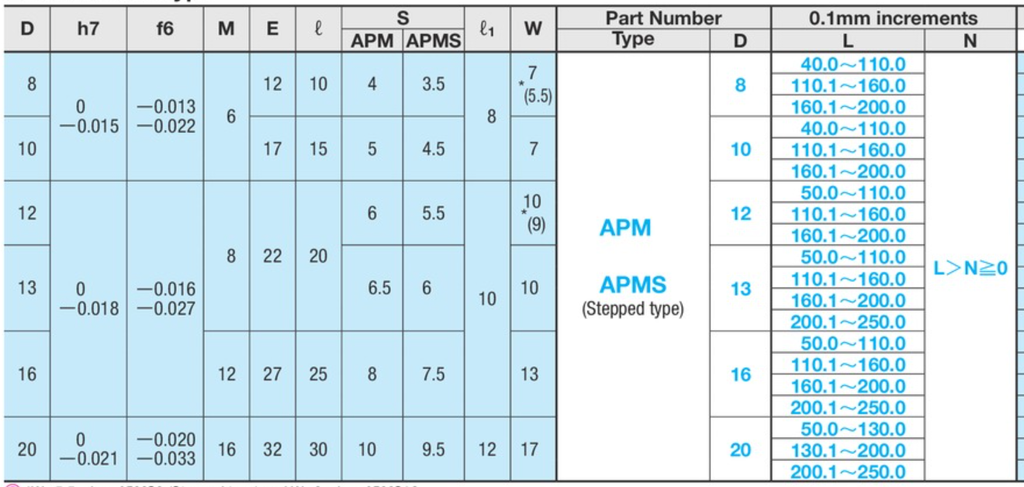

Thông số chốt xiên APM
3. Ứng dụng của chốt xiên APM10
Chốt xiên APM10 được sử dụng rộng rãi trong:
- Khuôn ép nhựa kỹ thuật.
- Khuôn linh kiện điện tử.
- Khuôn ô tô và xe máy.
- Khuôn thiết bị y tế.
- Khuôn gia dụng.
- Khuôn có cơ cấu slide và undercut.
- Khuôn nhiều lòng (Multi Cavity Mold
4. Liên hệ báo giá chốt xiên APM10
Linhkienkhuon247 chuyên cung cấp chốt xiên APM10, APX10 và nhiều linh kiện khuôn mẫu tiêu chuẩn khác với đa dạng kích thước, đáp ứng nhu cầu sản xuất và sửa chữa khuôn ép nhựa. Liên hệ ngay để được tư vấn kỹ thuật và nhận báo giá nhanh chóng.
Ngoài chốt xiên APM10, Linhkienkhuon247 còn cung cấp đầy đủ các kích thước APM6, APM8, APM12, APM13, APM16, APM20, APM25…, đáp ứng nhiều yêu cầu thiết kế khuôn khác nhau.
👉👉👉Doanh nghiệp cần xem thêm về linh kiện khuôn mẫu: linhkienkhuon247.com
Linhkienkhuon247 – Đồng hành cùng sự bền bỉ của mọi khuôn mẫu!
