Chốt Xiên APM12 Chính Hãng | Angle Pin Ø12 Cho Khuôn Ép Nhựa

1. Tổng  quan về chốt xiên APM12

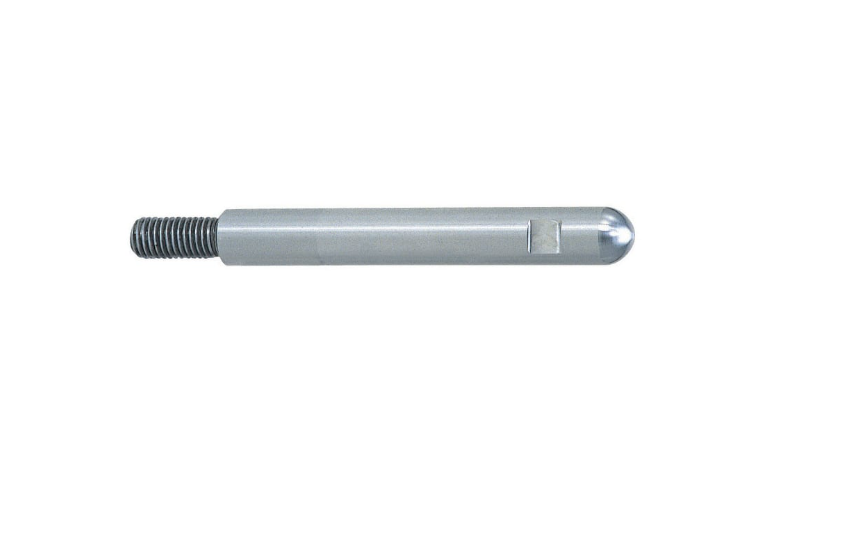

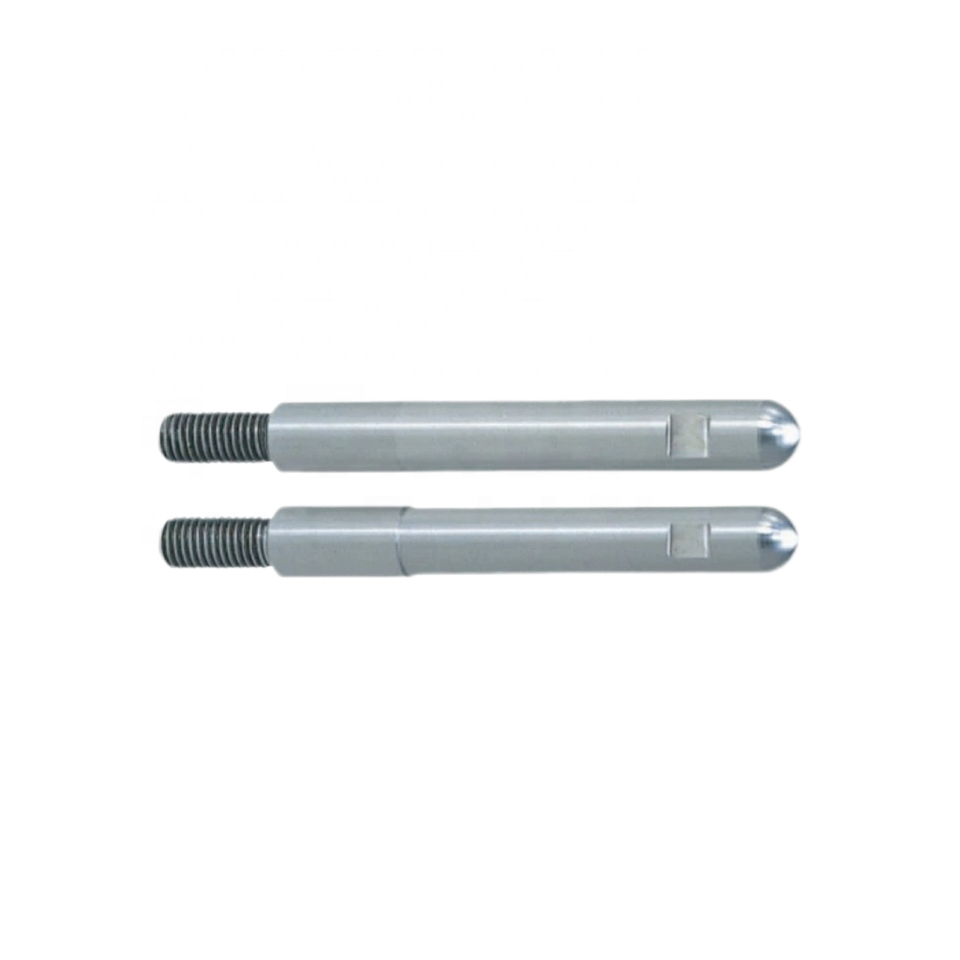

Chốt xiên APM12 là dòng Angle Pin (Cam Pin) có đường kính thân Ø12 mm, được sử dụng trong cơ cấu lõi trượt (Slide Core) của khuôn ép nhựa. Chốt có nhiệm vụ chuyển đổi chuyển động đóng mở khuôn thành chuyển động ngang, giúp slide rút lõi để xử lý các vị trí undercut, lỗ ngang hoặc gờ cài trên sản phẩm nhựa.

Chốt xiên APM12 được gia công nguyên khối với độ chính xác cao, bao gồm:

• Phần ren ngoài dùng để cố định chốt vào tấm khuôn.
• Thân chốt Ø12 mm được mài chính xác, đảm bảo khả năng dẫn hướng ổn định.
• Đầu cầu SR = D/2 giúp giảm ma sát giữa chốt và slide, tăng độ bền cho cơ cấu trượt.

=> Sản phẩm được chế tạo từ thép SUJ2 và xử lý nhiệt đạt độ cứng khoảng 58 HRC, giúp chống mài mòn, chịu tải tốt và làm việc ổn định trong môi trường sản xuất liên tục.

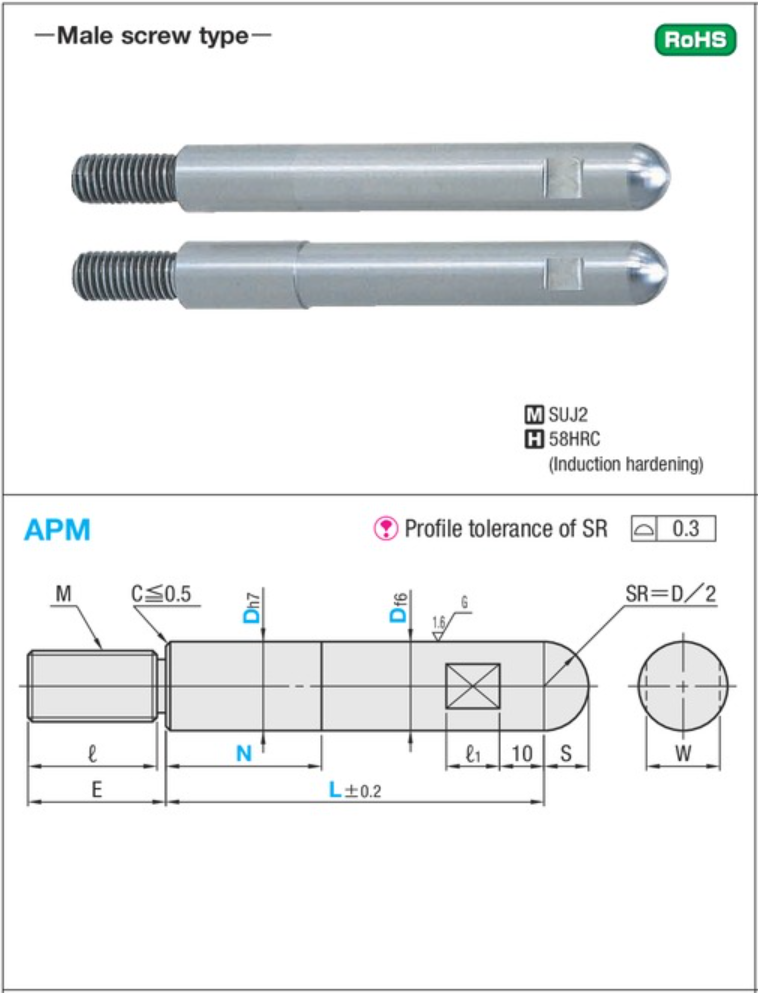

Bản vẽ chốt xiên APM

2. Thông số kỹ thuật của chốt xiên APM12

• Mã sản phẩm : APM12
• Đường kính (D): 12 mm
• Đầu chốt: Đầu cầu SR = D/2
• Chiều dài (L): 40,50.. mm
• Vật liệu thân: SUJ2
• Độ cứng:  HRC 58 (Tôi cao tần)
• Loại: Chốt xiên ren ngoài (Male Screw Type)

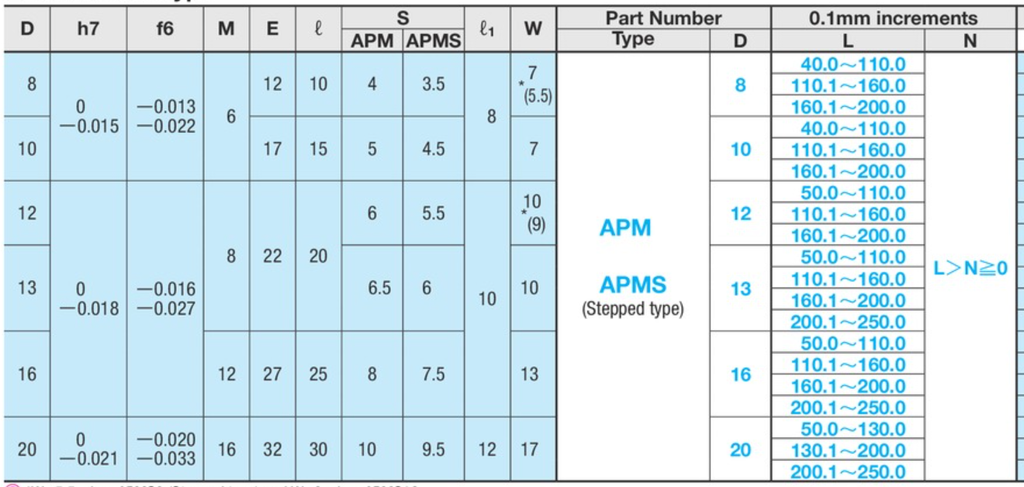

Thông số chốt xiên APM

3. Câu hỏi thường gặp về chốt xiên

• Chốt xiên APM12 phù hợp với loại khuôn nào?

Chốt APM12 được sử dụng cho các khuôn ép nhựa có cơ cấu slide, đặc biệt là khuôn có undercut, lỗ ngang hoặc các chi tiết cần rút lõi khi mở khuôn.

• Chốt xiên APM12 được làm từ vật liệu gì?

Sản phẩm được chế tạo từ thép SUJ2 và xử lý nhiệt đạt 58 HRC, mang lại khả năng chống mài mòn và chịu tải cao.

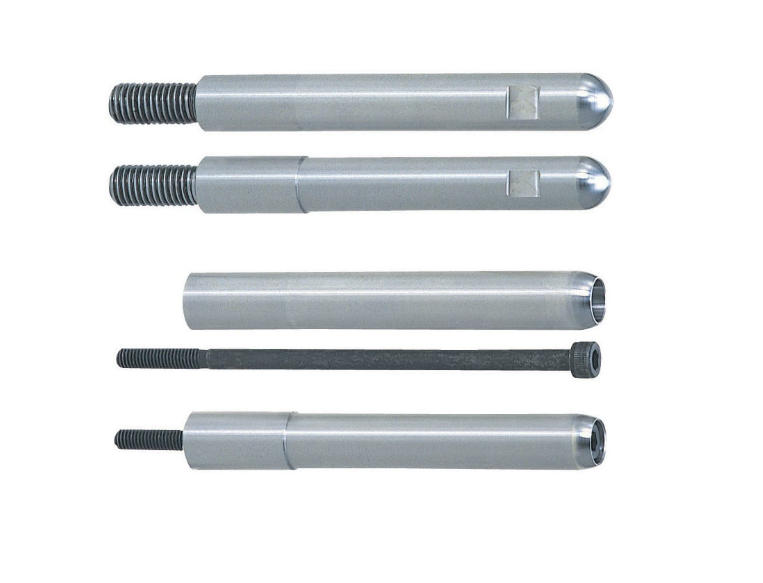

• Chốt xiên APM12 và APX12 khác nhau như thế nào?
• • APM12 có thiết kế ren ngoài liền thân, lắp trực tiếp vào tấm khuôn.
  • APX12 sử dụng bu lông lục giác chìm để cố định thân chốt, thuận tiện hơn khi tháo lắp và bảo trì.
• Khi nào nên sử dụng APM12?

Chốt xiên APM12 phù hợp với các khuôn yêu cầu cơ cấu lắp đặt chắc chắn, tải trọng trung bình đến lớn và không cần tháo lắp thường xuyên.

4. Liên hệ báo giá chốt xiên APM12

Linhkienkhuon247 cung cấp chốt xiên APM12 đạt tiêu chuẩn chất lượng cao, đáp ứng yêu cầu của các đơn vị chế tạo và sửa chữa khuôn ép nhựa. Sản phẩm được kiểm soát nghiêm ngặt về vật liệu, độ cứng và độ chính xác gia công, giúp cơ cấu slide hoạt động bền bỉ, giảm mài mòn và kéo dài tuổi thọ khuôn.
