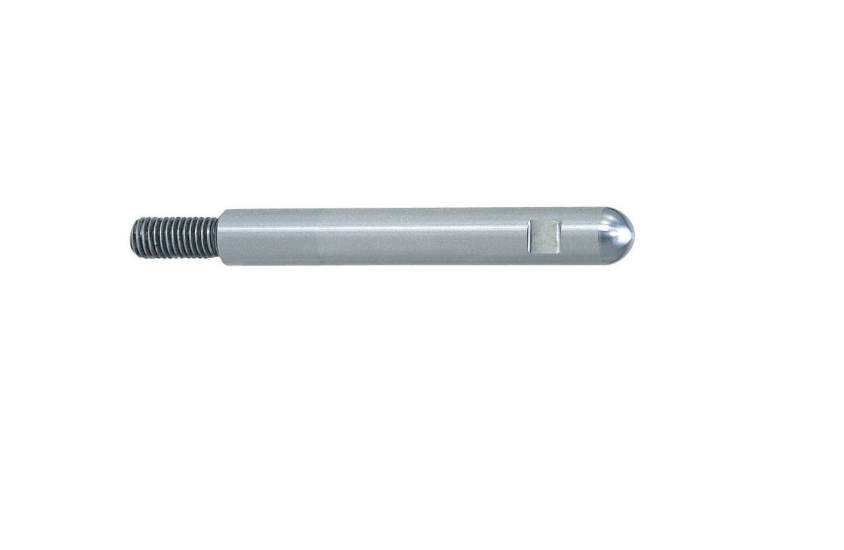

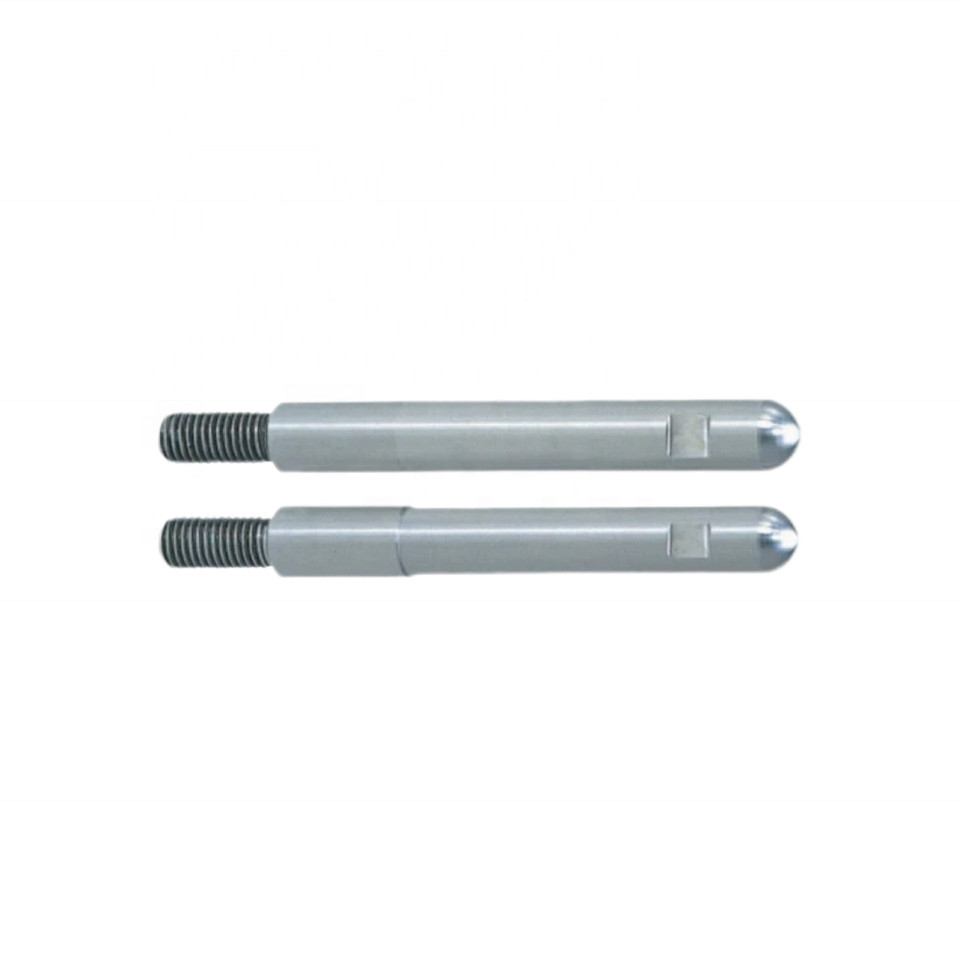

Chốt Xiên APM16 | Angle Pin Ø16 Chịu Tải Cao Cho Khuôn Ép Nhựa

1. Tại sao nên sử dụng chốt xiên APM16?

Chốt xiên APM16 là dòng Angle Pin (Cam Pin) có đường kính Ø16 mm, được thiết kế để điều khiển cơ cấu lõi trượt (Slide Core) trong khuôn ép nhựa. Nhờ thiết kế ren ngoài liền thân (Male Screw Type), chốt được lắp trực tiếp vào tấm khuôn, giúp truyền lực hiệu quả và đảm bảo độ chính xác trong từng chu kỳ ép.

Trong các khuôn ép nhựa có kết cấu phức tạp, đặc biệt là khuôn ô tô, thiết bị điện hoặc sản phẩm có nhiều undercut, cơ cấu slide phải chịu tải trọng lớn. Khi đó, APM16 là lựa chọn phù hợp nhờ:

• • Khả năng chịu lực cao.
  • Độ cứng và độ ổn định tốt.
  • Hạn chế biến dạng khi làm việc liên tục.
  • Tuổi thọ cao trong môi trường sản xuất công nghiệp.

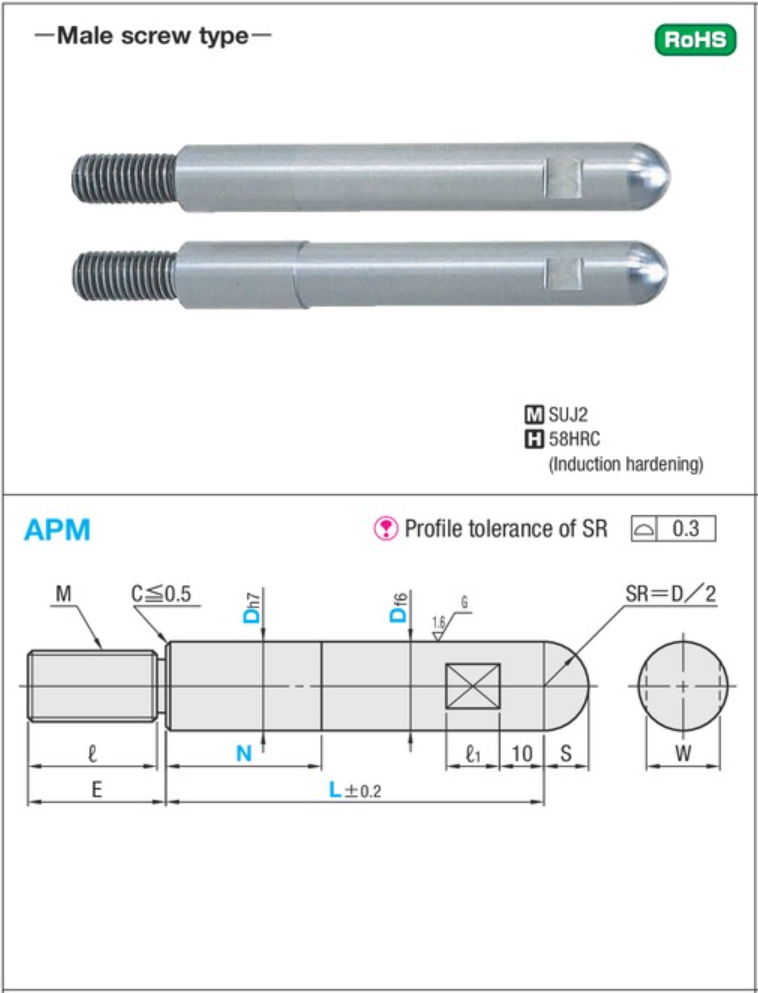

Bản vẽ chốt xiên APM

2. Thông số kỹ thuật của chốt xiên APM16

• Mã sản phẩm : APM16
• Đường kính (D): 16 mm
• Đầu chốt: Đầu cầu SR = D/2
• Chiều dài (L): 40,50.. mm
• Vật liệu thân: SUJ2
• Độ cứng:  HRC 58 (Tôi cao tần)
• Loại: Chốt xiên ren ngoài (Male Screw Type)

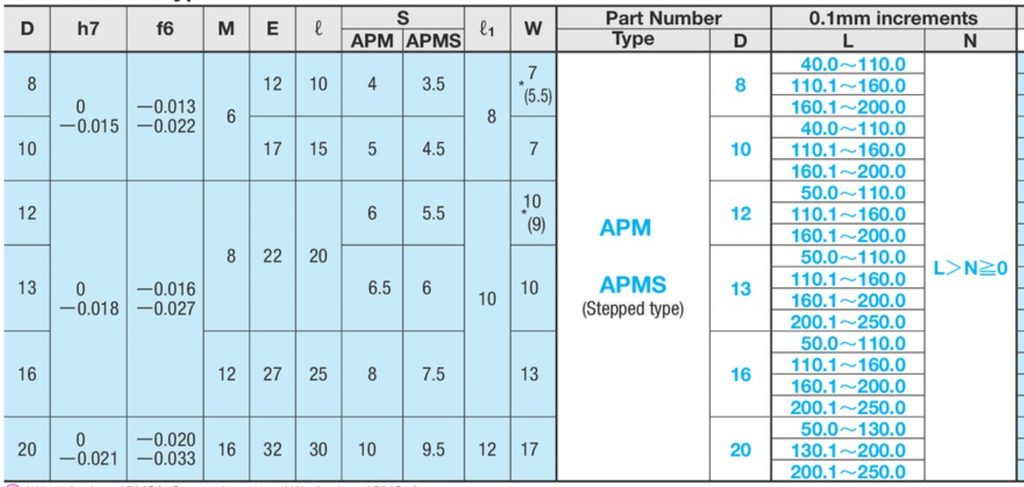

Thông số chốt xiên APM

3. Kinh nghiệm lựa chọn chốt xiên APM16

Để cơ cấu slide vận hành hiệu quả, cần lưu ý khi lựa chọn chốt APM16:

• Chọn đúng chiều dài chốt theo hành trình trượt.
• Xác định góc nghiêng phù hợp với kết cấu khuôn.
• Kết hợp bạc dẫn hướng có độ chính xác cao.
• Kiểm tra và bôi trơn định kỳ nhằm giảm mài mòn.
• Không sử dụng chốt có đường kính nhỏ hơn khi slide chịu tải lớn để tránh cong hoặc giảm tuổi thọ.

4. Mua chốt xiên APM16 chính hãng ở đâu?

Linhkienkhuon247 chuyên cung cấp chốt xiên APM16 theo tiêu chuẩn MISUMI với đầy đủ kích thước và chiều dài. Sản phẩm được kiểm tra kỹ về vật liệu, độ cứng và độ chính xác gia công trước khi đến tay khách hàng, đáp ứng tốt nhu cầu chế tạo và bảo trì khuôn ép nhựa.

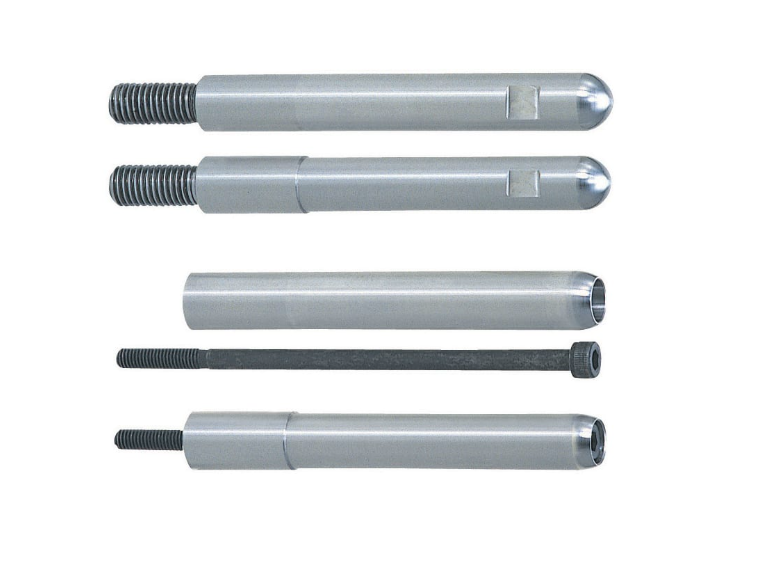

Ngoài chốt xiên APM16, Sun Việt còn cung cấp các model APM6, APM8, APM10, APM12, APM13, APM20, APM25... cùng nhiều linh kiện khuôn mẫu tiêu chuẩn khác.
