Cuống Phun SBSDE | Sprue Bushing SKD61 Cho Khuôn Ép Nhựa
1. Cuống phun SBSDE là gì?
Cuống phun SBSDE là loại Sprue Bushing dạng thẳng (Straight Type), được sử dụng để tiếp nhận nhựa nóng chảy từ vòi phun máy ép và dẫn nhựa vào hệ thống runner của khuôn. SBSDE được chế tạo từ thép SKD61, độ cứng khoảng 48–52 HRC, phù hợp với các bộ khuôn ép nhựa yêu cầu khả năng chịu nhiệt, chống mài mòn và độ chính xác cao.
Với thiết kế nhỏ gọn, đường dẫn nhựa dạng côn và mặt bích định vị chính xác, cuống phun SBSDE giúp duy trì sự đồng tâm giữa vòi phun và hệ thống dẫn nhựa, hạn chế rò rỉ nhựa trong quá trình ép và thuận tiện khi thay thế, bảo trì khuôn.
SBSDE Sprue Bushing là linh kiện nằm tại vị trí tiếp xúc trực tiếp với nozzle của máy ép nhựa. Khi máy ép phun vật liệu vào khuôn, nhựa nóng chảy đi qua lỗ dẫn của cuống phun SBSDE, sau đó tiếp tục qua runner để đến gate và lòng khuôn.
Đầu cuống phun được thiết kế để tạo bề mặt tiếp xúc phù hợp với vòi phun. Phần đường dẫn bên trong có dạng côn, hỗ trợ dòng nhựa đi qua thuận lợi và giúp lấy cuống nhựa ra khỏi khuôn sau mỗi chu kỳ ép.
Cấu tạo của Cuống phun SBSDE
- Mặt bích: đường kính Ø30 mm, có tác dụng định vị cuống phun trên tấm khuôn.
- Thân cuống phun: chế tạo từ SKD61, có độ cứng 48–52 HRC.
- Đường dẫn nhựa: thiết kế dạng côn giúp nhựa nóng chảy đi vào runner thuận lợi.
- Đầu tiếp xúc nozzle: tạo bề mặt tiếp xúc chính xác với vòi phun của máy ép.
- Vị trí cố định: thiết kế theo tiêu chuẩn của dòng SBSDE, giúp cuống phun được giữ ổn định trong khuôn.

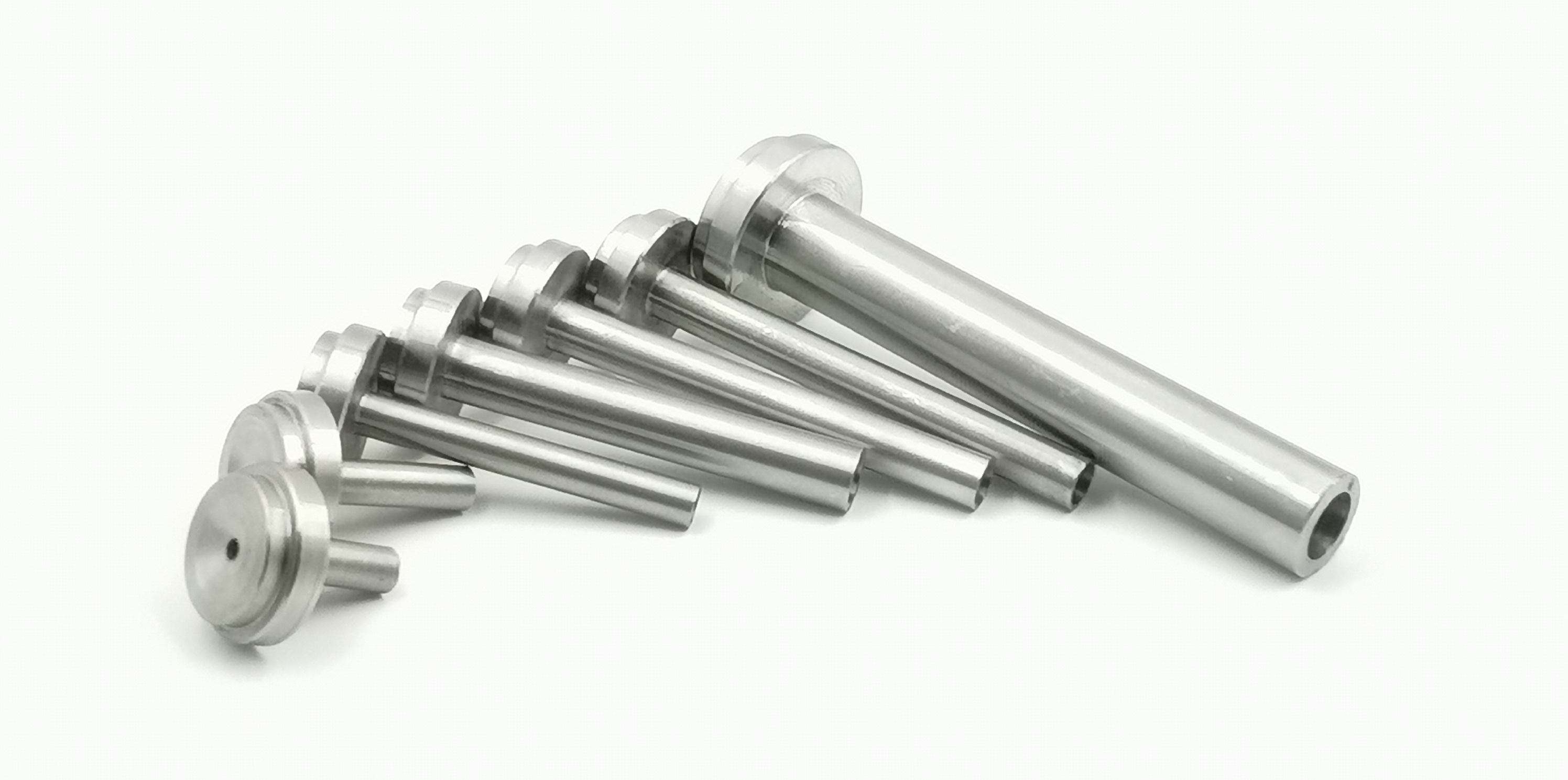

Cuống phun nhựa SSBDE
2. Thông số kỹ thuật Cuống phun SBSDE
| Thông số | Giá trị |
|---|---|
| Model | SBSDE |
| Loại | Straight Type |
| Vật liệu | SKD61 |
| Độ cứng | 48–52 HRC |
| Đường kính mặt bích | Ø30 mm |
| Dung sai đường kính | h6 |
| Đường kính lỗ lắp | Ø4 × 6 mm tại vị trí thể hiện trên bản vẽ |
| Góc côn | Khoảng 1° |
| Chiều dài L | Tùy mã kích thước |
| Ứng dụng | Khuôn ép nhựa |

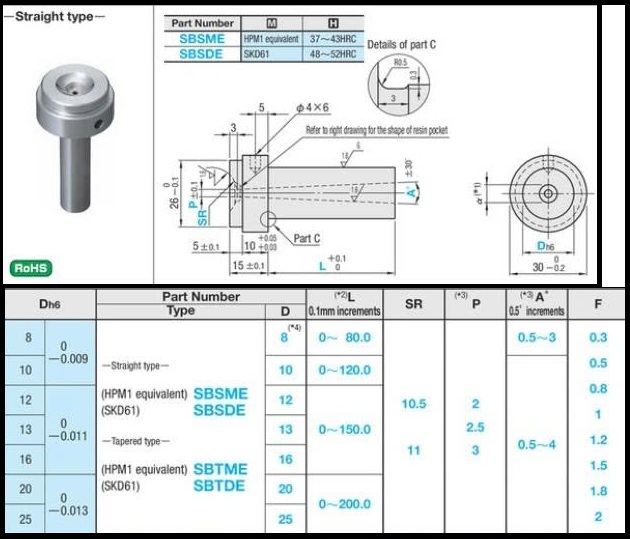

Thông số kỹ thuật cuống phun SBSDE
3. Ưu điểm của Cuống phun SBSDE
- Thép SKD61 có khả năng chịu nhiệt và chống mài mòn tốt.
- Độ cứng 48–52 HRC, phù hợp với môi trường ép phun nhựa liên tục.
- Thiết kế Straight Type đơn giản, thuận tiện lắp đặt và thay thế.
- Đường dẫn nhựa dạng côn giúp hỗ trợ quá trình tháo cuống nhựa.
- Gia công chính xác, đảm bảo độ đồng tâm giữa nozzle và hệ thống runner.
- Kết cấu nhỏ gọn, phù hợp với nhiều thiết kế khuôn ép nhựa.
4. Ứng dụng của Sprue Bushing SBSDE
Cuống phun SBSDE được sử dụng trong các bộ khuôn ép nhựa tiêu chuẩn, đặc biệt phù hợp với khuôn 2 tấm và các hệ thống runner thông dụng.
- Khuôn ép nhựa 2 tấm.
- Khuôn ép linh kiện nhựa công nghiệp.
- Khuôn ép linh kiện điện tử.
- Khuôn ép phụ tùng ô tô, xe máy.
- Khuôn ép sản phẩm gia dụng.
- Khuôn sản xuất nhựa số lượng lớn.
5. Cách lựa chọn Cuống phun SBSDE phù hợp
Khi lựa chọn SBSDE Sprue Bushing, cần kiểm tra kích thước vòi phun của máy ép, bán kính tiếp xúc nozzle, đường kính đường dẫn nhựa và chiều dài cuống phun. Đặc biệt, phần đầu cuống phun phải tiếp xúc chính xác với nozzle để hạn chế rò rỉ nhựa và đảm bảo dòng nhựa được đưa vào khuôn ổn định.
Chiều dài L cũng cần được lựa chọn theo chiều dày tấm khuôn và vị trí lắp đặt thực tế. Không nên chỉ lựa chọn theo đường kính mà bỏ qua khoảng cách từ mặt khuôn đến vị trí vòi phun.
SBSDE và SBSME có gì khác nhau?
| Đặc điểm | SBSDE | SBSME |
|---|---|---|
| Kiểu | Straight Type | Straight Type |
| Vật liệu | SKD61 | HPM1 tương đương |
| Độ cứng | 48–52 HRC | Khoảng 37–43 HRC |
| Đặc tính | Chịu nhiệt, chống mài mòn tốt | Phù hợp ứng dụng khuôn thông thường |
=> Nếu khuôn làm việc với tần suất cao hoặc yêu cầu khả năng chống mài mòn tốt, SBSDE bằng SKD61 là lựa chọn phù hợp hơn. Với khuôn có yêu cầu thông thường và điều kiện làm việc nhẹ hơn, SBSME có thể là phương án kinh tế.
6. Mua Cuống phun SBSDE chính hãng
Linhkienkhuon247 cung cấp Cuống phun SBSDE – Sprue Bushing SKD61 dùng cho khuôn ép nhựa, đáp ứng nhu cầu chế tạo khuôn mới, sửa chữa và thay thế linh kiện. Sản phẩm có nhiều lựa chọn kích thước và chiều dài, hỗ trợ tư vấn theo bản vẽ và kết cấu khuôn thực tế.
Liên hệ để được tư vấn cuống phun SBSDE phù hợp với kích thước nozzle, chiều dài khuôn và yêu cầu sản xuất.
