Cuống Phun SBSDE16 | Sprue Bushing SKD61 D16 Cho Khuôn Ép Nhựa

1. Tổng quan về cuống phun SBSDE16.

Cuống phun SBSDE16 là dòng Sprue Bushing Straight Type thuộc dòng SBSDE, dùng để dẫn nhựa nóng chảy từ vòi phun máy ép vào hệ thống runner của khuôn. Với đường kính D = 16 mm, cuống phun SBSDE16 được chế tạo từ thép SKD61, độ cứng 48–52 HRC, model này phù hợp với các bộ khuôn cần cuống phun có kích thước lớn hơn, đồng thời vẫn đảm bảo kết cấu gọn và độ chính xác cao.

Cuống phun SBSDE16 gồm các phần chính được gia công chính xác để đảm bảo khả năng dẫn nhựa và lắp đặt ổn định trong khuôn:

• Thân cuống phun: đường kính D16 mm, kết cấu dạng trụ, được chế tạo từ SKD61 và nhiệt luyện đạt 48–52 HRC.
• Mặt bích định vị: giúp xác định vị trí của cuống phun trên tấm khuôn và duy trì độ ổn định khi máy ép hoạt động.
• Đường dẫn nhựa: có dạng côn, dẫn nhựa nóng chảy từ nozzle vào hệ thống runner và hỗ trợ lấy sprue ra khi khuôn mở.
• Đầu tiếp xúc nozzle: sử dụng bán kính SR12 hoặc SR13 mm, cần lựa chọn phù hợp với bán kính đầu vòi phun máy ép.
• Phần đầu cuống phun: có kích thước P từ 3–4,5 mm, phù hợp với yêu cầu về tiết diện dòng nhựa.
• Chiều dài L: có thể lựa chọn đến 150 mm, đáp ứng các thiết kế khuôn có chiều dày và khoảng cách dẫn nhựa khác nhau.

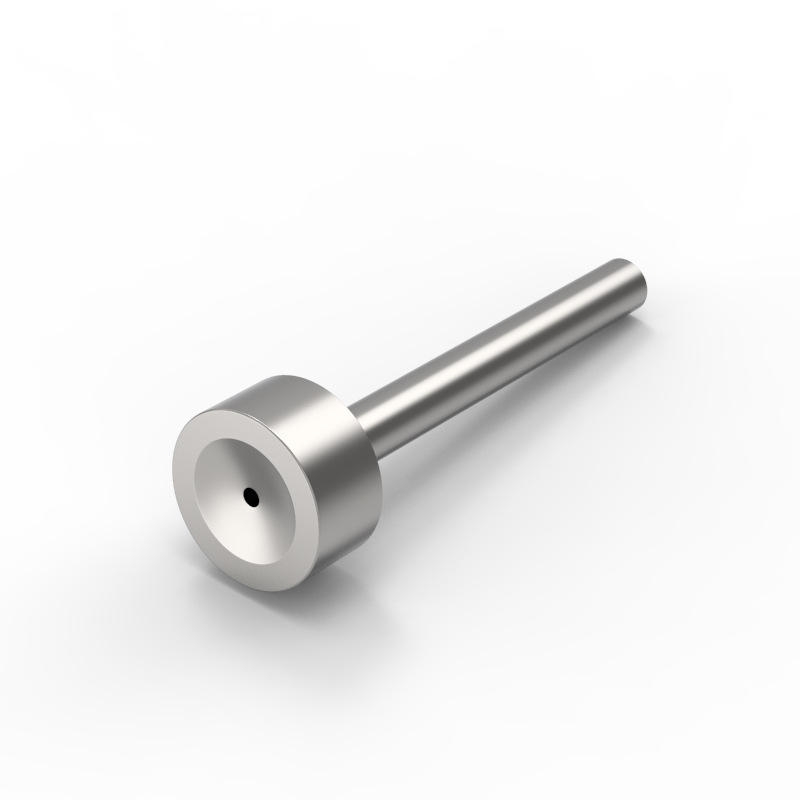

Cuống phun SBSDE

2. Thông số kỹ thuật Cuống phun SBSDE16

Loại:  Straight Type

Model:  SBSDE16

Góc A: 0.5°–4°

Vật lliệu: SKD61

Độ cứng: 48–52 HRC

Đường kính D:  16mm

Đường kính phun (P): 3 / 3.5 / 4 / 4.5 mm

Dung sai Dh6:  0 / -0.011 mm

Chiều dài L:  0–150 mm, tùy chiều dài đặt hàng

Bán kính SR:  12 / 13 mm

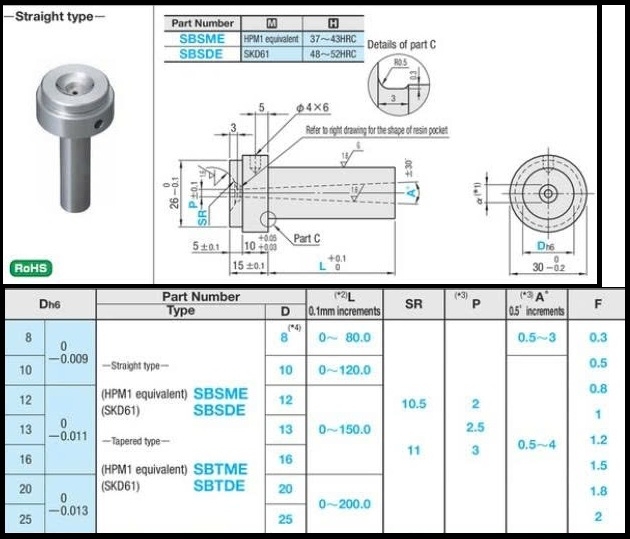

Thông số kỹ thuật cuống phun SBSDE

3. Mua Cuống phun SBSDE16 ở đâu?

Linhkienkhuon247 cung cấp Cuống phun SBSDE16 – Sprue Bushing SKD61 với nhiều lựa chọn chiều dài và thông số đầu phun. Liên hệ để được tư vấn theo nozzle máy ép, chiều dày khuôn và hệ thống runner.

Cam kết

• Đúng tiêu chuẩn JIS.
• Đa dạng vật liệu và kiểu đầu.
• Độ chính xác cao.
• Chất lượng ổn định.
• Giao hàng nhanh toàn quốc.
• Hỗ trợ lựa chọn theo bản vẽ kỹ thuật.
