Cuống Phun SBSDE13 | Sprue Bushing SKD61 D13 Cho Khuôn Ép Nhựa

1. Cuống phun SBSDE13 là gì?

Cuống phun SBSDE13 là dòng Sprue Bushing Straight Type thuộc dòng SBSDE, dùng để dẫn nhựa nóng chảy từ vòi phun máy ép vào hệ thống runner của khuôn. Với đường kính D = 13 mm, cuống phun SBSDE13 được chế tạo từ thép SKD61, độ cứng 48–52 HRC, model này phù hợp với các bộ khuôn cần cuống phun có kích thước lớn hơn, đồng thời vẫn đảm bảo kết cấu gọn và độ chính xác cao.

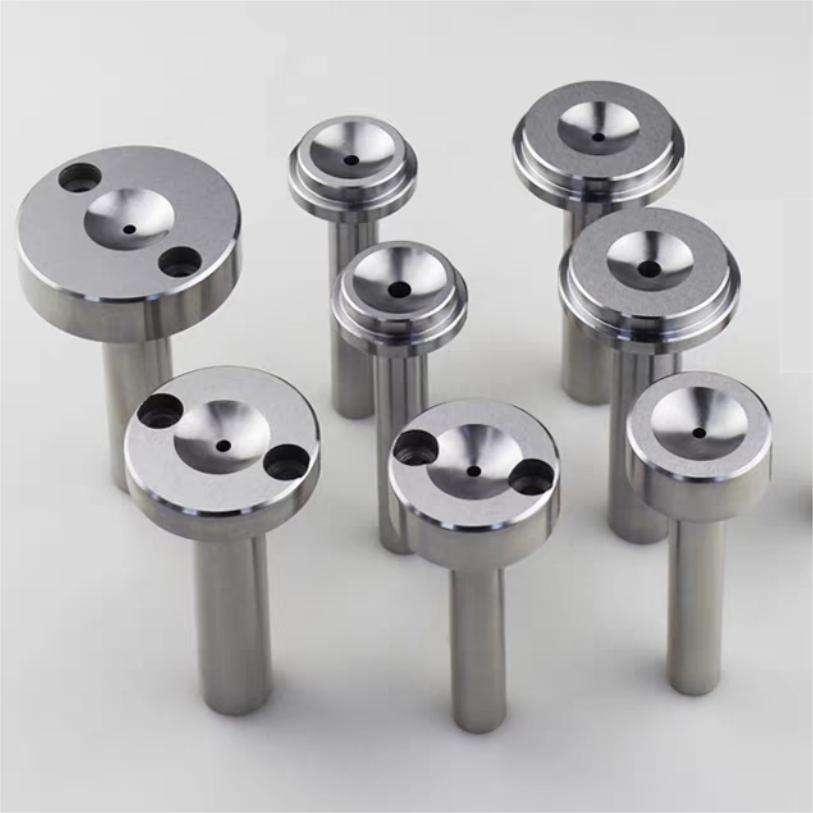

Cuống phun SBSDE

2. Thông số kỹ thuật Cuống phun SBSDE13

Loại:  Straight Type

Model:  SBSDE13

Góc A: 0.5°–4°

Vật lliệu: SKD61

Độ cứng: 48–52 HRC

Đường kính D:  13mm

Đường kính phun (P): 2 / 2.5 / 3 mm

Dung sai Dh6:  0 / -0.011 mm

Chiều dài L:  0–150 mm, tùy chiều dài đặt hàng

Bán kính SR:  10.5 / 11 mm

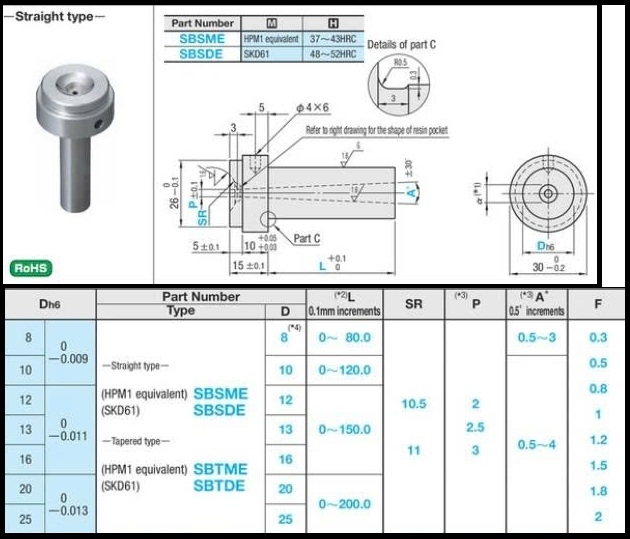

Thông số kỹ thuật cuống phun SBSDE

3. Nguyên lý làm việc của Cuống phun SBSDE13

Cuống phun SBSDE13 là điểm tiếp nhận đầu tiên của dòng nhựa nóng chảy từ vòi phun máy ép. Khi máy ép thực hiện chu kỳ phun, nhựa nóng được đẩy qua đầu nozzle và đi vào khoang dẫn của cuống phun.

Nhờ đường dẫn dạng côn, dòng nhựa được dẫn từ đầu cuống phun vào hệ thống runner rồi tiếp tục đến gate và lòng khuôn. Sau khi quá trình phun kết thúc, nhựa trong cuống phun đông lại tạo thành phần sprue, sau đó được lấy ra cùng hệ thống runner khi khuôn mở.

Thiết kế Straight Type của SBSDE13 giúp định vị ổn định trong tấm khuôn, trong khi bán kính SR 10.5 hoặc 11 mm giúp tạo bề mặt tiếp xúc phù hợp với nozzle. Việc lựa chọn đúng SR và chiều dài L giúp hạn chế rò rỉ nhựa, đảm bảo dòng chảy ổn định và giảm nguy cơ bám dính tại vị trí tiếp xúc nozzle.
