Bạc dẫn hướng có vai GGBF: đọc mặt tỳ và vị trí lắp
GGBF nằm trong nhóm bạc dẫn hướng có vai của MISUMI. Khi đọc bản vẽ, tách phần thân dẫn với vai tỳ để tránh chọn đúng lòng bạc nhưng sai vị trí trong tấm.

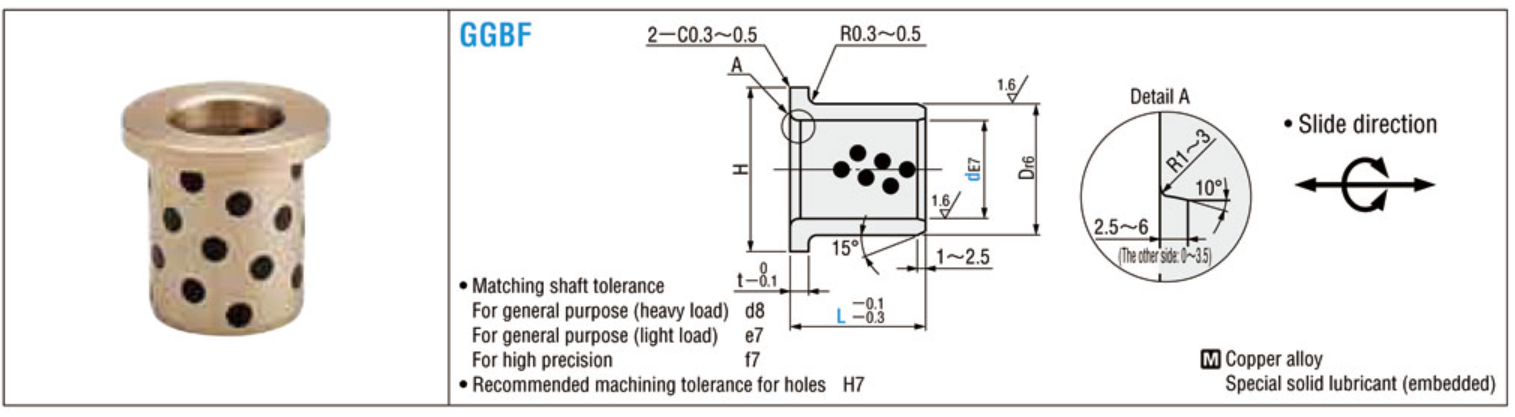

Đọc bản vẽ từ vai đến lòng bạc
| Vùng | Cần ghi | Sai sót cần tránh |
|---|---|---|
| Vai | Đường kính, chiều dày và mặt tỳ. | Bỏ qua hốc nhận vai. |
| Thân | Chiều dài và lỗ nhận thân bạc. | Dùng chiều dài toàn bạc làm chiều dài lắp. |
| Lòng bạc | Kích thước và trục đi cùng. | Suy khả năng lắp cùng từ mã gần giống. |
Hỏi đúng mẫu có vai
- Chụp phía vai và phía đầu còn lại.
- Đánh dấu mặt tỳ trong bản vẽ khuôn.
- Ghi mã GGBF đầy đủ và hướng lắp.
Mẫu đang có để đối chiếu
| Mã trong danh mục | Trước khi đặt |
|---|---|

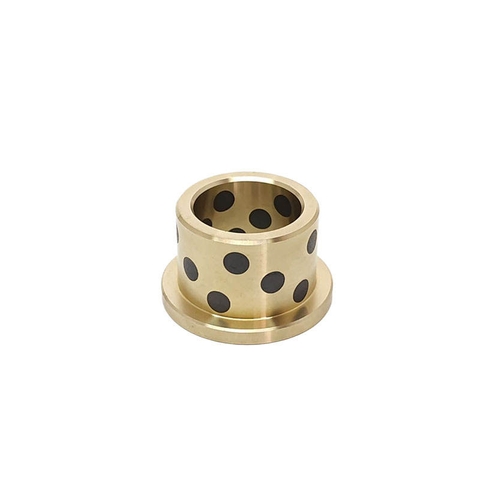

| Mẫu GGBF10 | Mở đúng biến thể, đối chiếu bản vẽ và số lượng. |
| Mẫu GGBF12 | Mở đúng biến thể, đối chiếu bản vẽ và số lượng. |
| Mẫu GGBF16 | Mở đúng biến thể, đối chiếu bản vẽ và số lượng. |
| Mẫu GGBF20 | Mở đúng biến thể, đối chiếu bản vẽ và số lượng. |
Tài liệu đối chiếu: MISUMI — tài liệu theo dòng.
