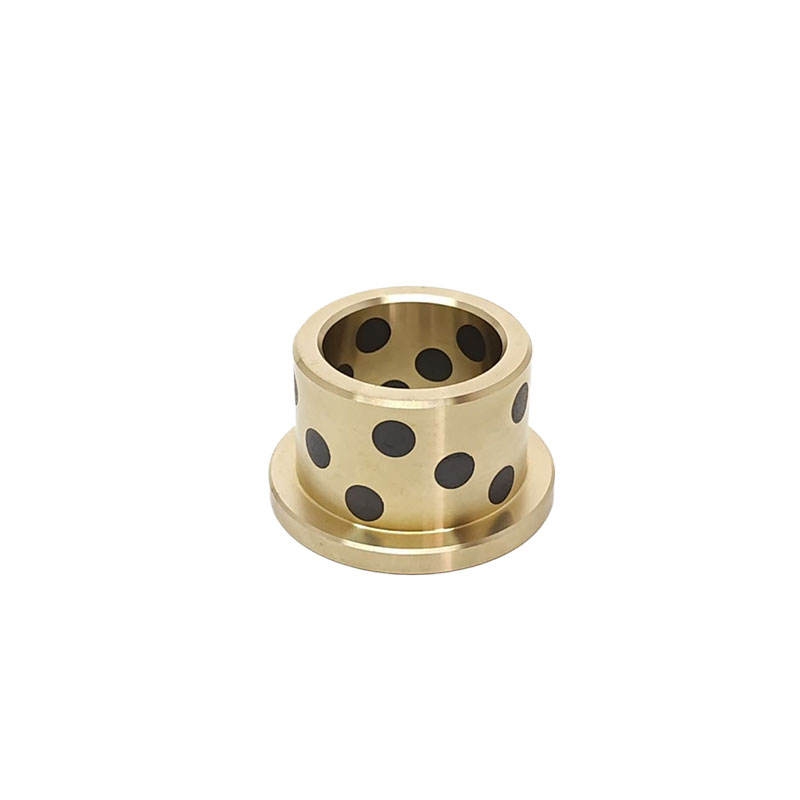

1. Bạc đồng tự bôi trơn có vai GGBF10 là gì?

GGBF10 là bạc dẫn hướng tự bôi trơn thuộc dòng Oil-free Guide Bushings, được chế tạo từ hợp kim đồng và tích hợp chất bôi trơn rắn (Solid Lubricant) trong thân bạc. Khác với bạc trơn thông thường, GGBF10 được thiết kế thêm phần vai (Flange) giúp định vị bạc chắc chắn sau khi lắp vào thân khuôn hoặc thân máy. Model GGBF10 có đường kính trong Ø10 mm, phù hợp cho các cơ cấu dẫn hướng yêu cầu độ chính xác cao và làm việc liên tục.

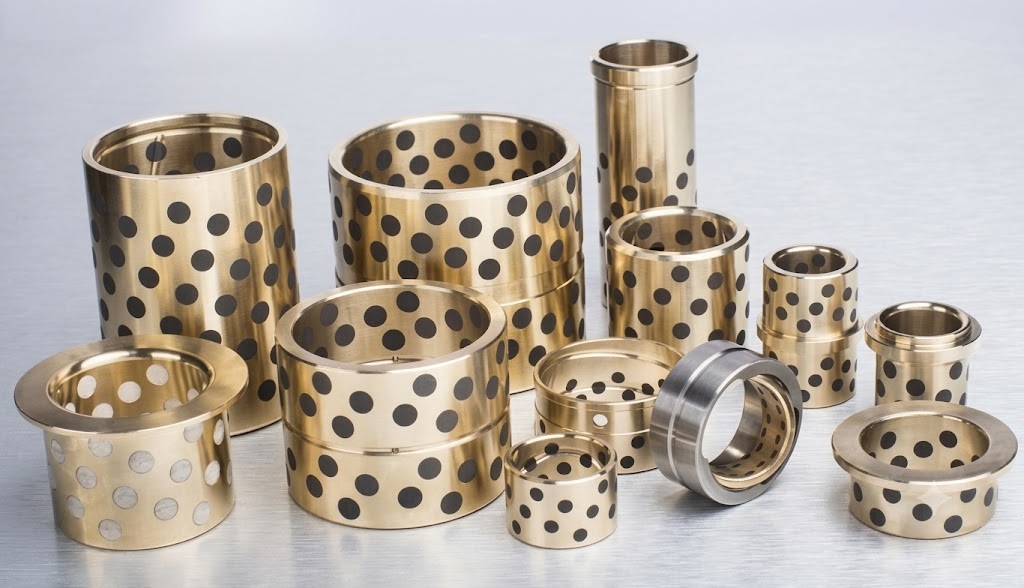

Bạc đồng GGBF

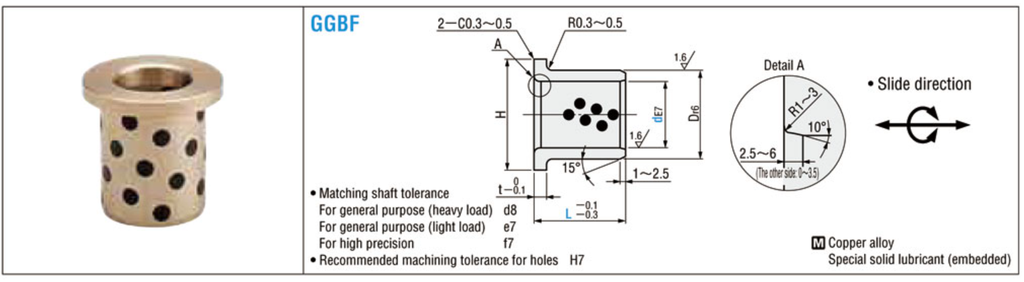

2. Thông số kỹ thuật bạc dẫn hướng GGBF phi 10

Model:  GGBF10

Loại: Bạc dẫn hướng tự bôi trơn có vai

Đường kính trong (d): 10 mm

Đường kính ngoài(D): 14mm

Chiều dài (L): 10,12,15...mm

Vật liệu: Hợp kim đồng

Kiểu chuyển động: Trượt, dao động và quay chậm

Chất bôi trơn: Graphite rắn (Solid Lubricant)

Lắp ghép: Lỗ H7- Trục d8 / e7 / f7

Thông số bạc đồng GBW

3. Vai của bạc GGBF10 có tác dụng gì?

Điểm khác biệt lớn nhất của GGBF10 là phần vai (bích) được gia công liền với thân bạc. Chi tiết này không chỉ giúp nhận biết sản phẩm mà còn có vai trò quan trọng trong quá trình lắp đặt và vận hành.

Khi ép bạc vào lỗ lắp, phần vai sẽ tạo điểm chặn theo phương dọc trục, giúp bạc không bị trôi sâu vào trong thân máy hoặc thân khuôn. Điều này giúp việc lắp đặt nhanh hơn và đảm bảo vị trí làm việc luôn chính xác.

Ngoài ra, phần vai còn giúp tăng diện tích tiếp xúc với bề mặt lắp ghép, góp phần phân bố tải trọng đều hơn khi cơ cấu làm việc, đặc biệt trong các ứng dụng có rung động hoặc tải trọng theo phương trục. Đối với các cụm dẫn hướng cần tháo lắp bảo trì định kỳ, bạc có vai cũng thuận tiện hơn vì dễ xác định vị trí lắp và tháo ra khi cần thay thế.

Nên chọn dung sai trục nào?

• d8: Ứng dụng chịu tải lớn.
• e7: Ứng dụng thông thường.
• f7: Hệ thống yêu cầu độ chính xác cao.

=> Lỗ lắp khuyến nghị là H7.

4. Mua bạc đồng tự bôi trơn GGBF10 ở đâu?

Linhkienkhuon247 cung cấp bạc đồng tự bôi trơn GGBF10 với đầy đủ kích thước tiêu chuẩn, hỗ trợ tư vấn lựa chọn theo bản vẽ, điều kiện làm việc và nhu cầu thực tế của từng doanh nghiệp.

=> Tìm hiểu thêm về bạc GGBF tại:  Bạc dẫn hướng GGBF là gì?
