1. Hiểu thế nào về bạc đồng có vai GGBF40.

GGBF40 là bạc dẫn hướng tự bôi trơn có vai (Flanged Oil-free Guide Bush) được chế tạo từ hợp kim đồng tích hợp graphite bôi trơn rắn (Solid Lubricant). Bạc đồng GGBF40 được thiết kế có vai giúp định vị bạc theo phương dọc trục, hạn chế dịch chuyển trong quá trình vận hành và nâng cao độ ổn định của cụm dẫn hướng.

Với đường kính trong Ø40 mm, GGBF40 thường được sử dụng trong máy tự động và các thiết bị cơ khí yêu cầu độ chính xác cao. Phổ biến như:

• Khuôn dập kim loại.
• Khuôn ép nhựa.
• Máy tự động hóa.
• Thiết bị cơ khí chính xác.
• Đồ gá công nghiệp.
• Cơ cấu dẫn hướng tải trung bình và lớn.

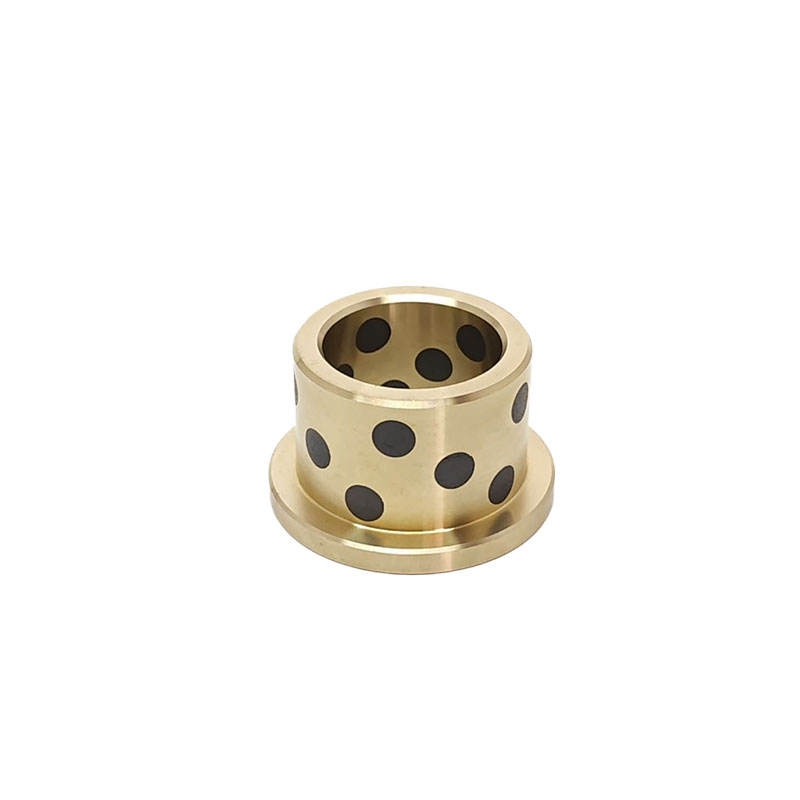

Bạc đồng GGBF

2. Thông số kỹ thuật bạc dẫn hướng GGBF phi 40

Model:  GGBF40

Loại: Bạc dẫn hướng tự bôi trơn có vai

Đường kính trong (d): 40 mm

Đường kính ngoài(D): 50mm

Chiều dài (L): 20,25...mm

Vật liệu: Hợp kim đồng

Kiểu chuyển động: Trượt, dao động và quay chậm

Chất bôi trơn: Graphite rắn (Solid Lubricant)

Lắp ghép: Lỗ H7- Trục d8 / e7 / f7

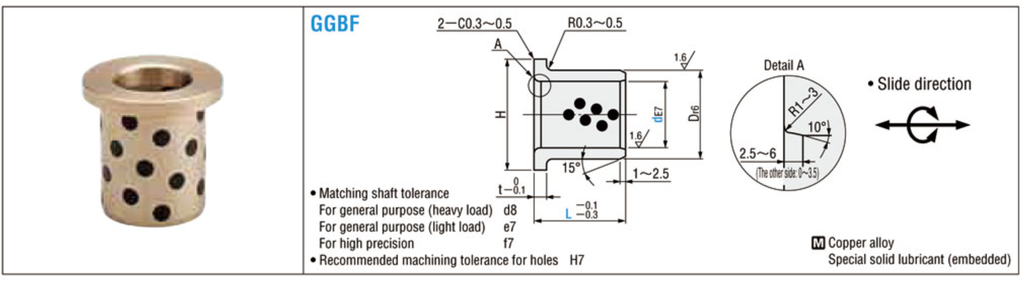

Thông số bạc đồng GGBF

3. Các lỗi thường gặp khi lắp bạc dẫn hướng có vai

Lắp đặt đúng kỹ thuật là yếu tố quyết định tuổi thọ của bạc dẫn hướng. Dưới đây là những lỗi thường gặp khi lắp GGBF40 và cách hạn chế.

• Gia công lỗ lắp sai dung sai

Nếu lỗ lắp nhỏ hơn tiêu chuẩn H7, lực ép sẽ quá lớn, có thể làm biến dạng thân bạc hoặc giảm khe hở làm việc với trục. Ngược lại, lỗ quá lớn sẽ khiến bạc dễ bị lỏng sau một thời gian sử dụng.

•  Ép sai chiều của bạc

Phần vai (Flange) phải tựa vào bề mặt lắp để phát huy tác dụng định vị. Nếu lắp ngược chiều hoặc ép vượt quá vị trí thiết kế, bạc sẽ mất khả năng chống dịch chuyển theo phương trục.

•  Dùng búa để đóng bạc

Việc dùng búa kim loại tác động trực tiếp lên bạc có thể làm méo phần vai, biến dạng thân bạc hoặc tạo vết nứt nhỏ trên bề mặt. Nên sử dụng máy ép hoặc đồ gá chuyên dụng để lực ép được phân bố đồng đều.

•  Không kiểm tra độ đồng tâm

Sau khi ép bạc, nếu lỗ lắp và trục không đồng tâm, bạc sẽ mòn lệch, tăng ma sát và làm giảm độ chính xác của cụm dẫn hướng. Đây là nguyên nhân phổ biến khiến tuổi thọ bạc giảm đáng kể.

•  Lắp trên bề mặt còn ba via

Ba via hoặc phoi kim loại còn sót lại trong lỗ lắp có thể làm bạc bị nghiêng khi ép, dẫn đến sai lệch vị trí và ảnh hưởng đến khả năng làm việc của toàn bộ cơ cấu.

=> Tìm hiểu thêm về bạc GGBF tại:  Bạc dẫn hướng GGBF là gì?
