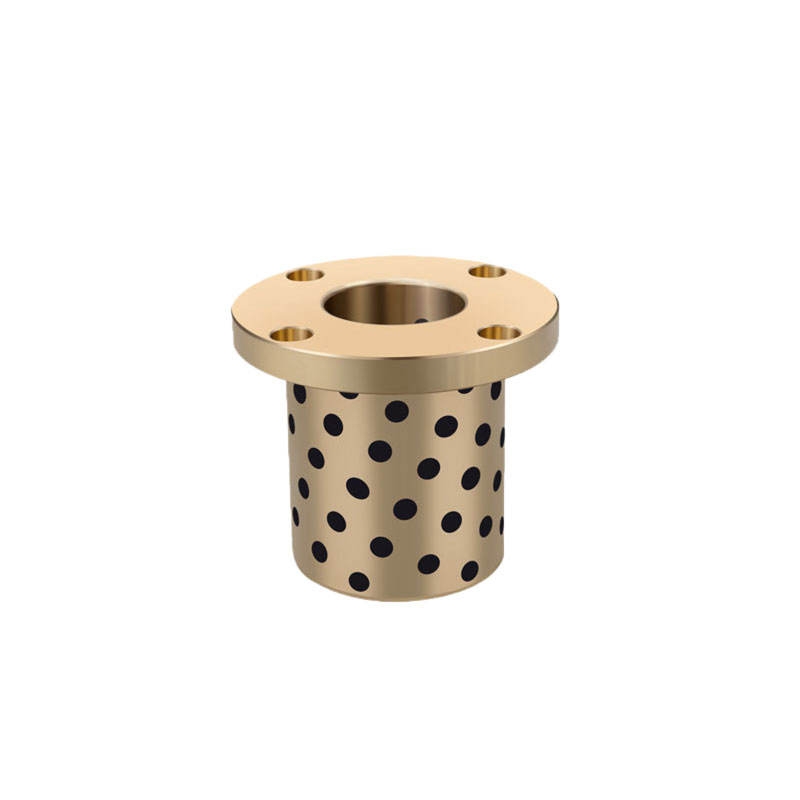

1. Bạc đồng tự bôi trơn có vai GGBF16 là gì?

Bạc GGBF16 là bạc dẫn hướng tự bôi trơn thuộc dòng Oil-free Guide Bushings, được chế tạo từ hợp kim đồng tích hợp graphite bôi trơn rắn. Thiết kế có vai (Flange) giúp định vị bạc theo phương trục, hạn chế dịch chuyển và nâng cao độ ổn định của cụm dẫn hướng.

Model GGBF16 có đường kính trong Ø16 mm, phù hợp với khuôn mẫu, đồ gá và các cơ cấu truyền động yêu cầu độ chính xác cao.

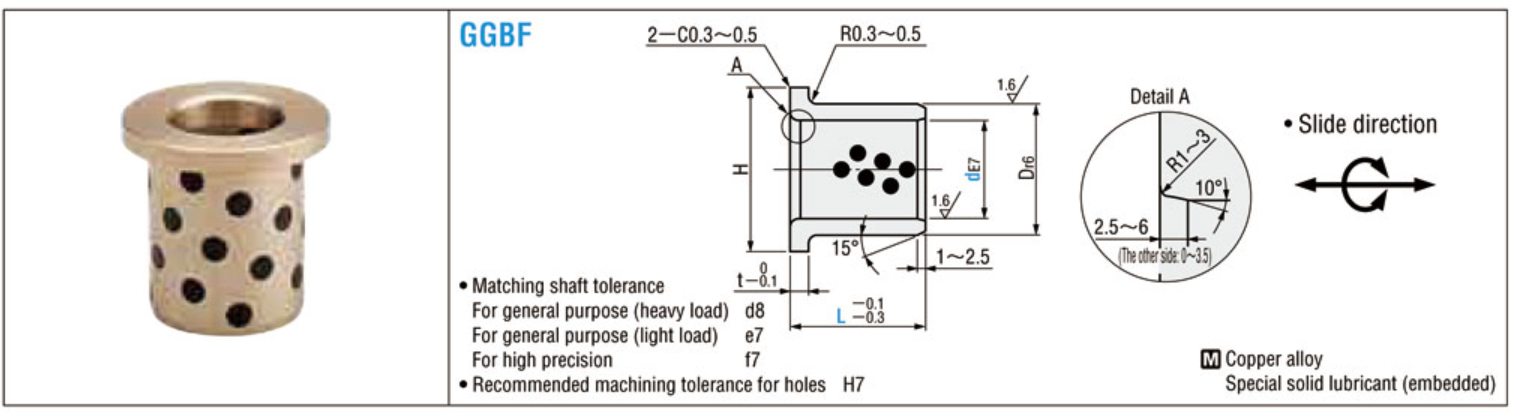

Bạc đồng GGBF

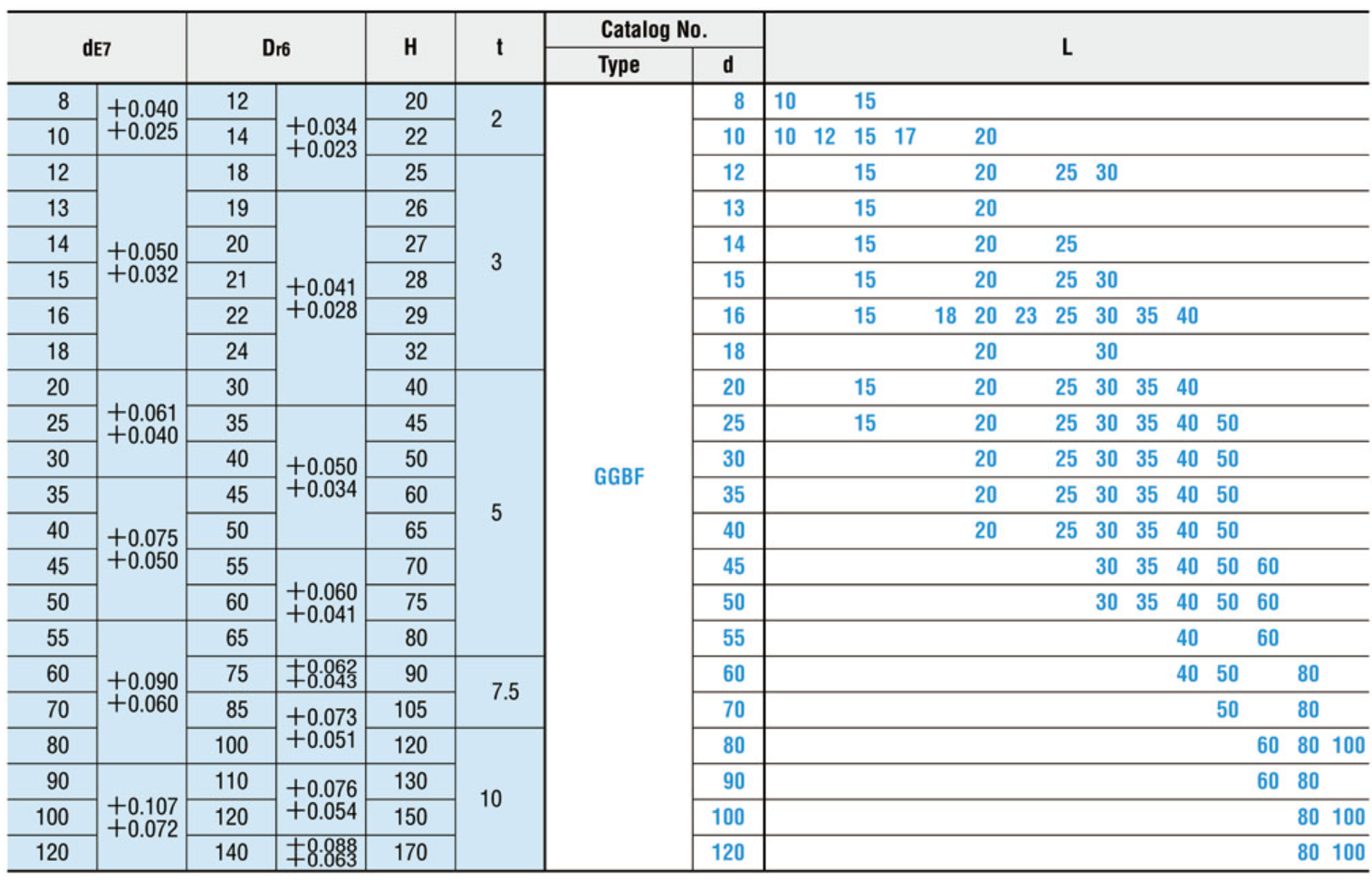

2. Thông số kỹ thuật bạc dẫn hướng GGBF phi 16

Model:  GGBF16

Loại: Bạc dẫn hướng tự bôi trơn có vai

Đường kính trong (d): 16 mm

Đường kính ngoài(D): 22mm

Chiều dài (L): 15,20,...mm

Vật liệu: Hợp kim đồng

Kiểu chuyển động: Trượt, dao động và quay chậm

Chất bôi trơn: Graphite rắn (Solid Lubricant)

Lắp ghép: Lỗ H7- Trục d8 / e7 / f7

Thông số bạc đồng GBW

3.Cách chọn dung sai trục d8, e7 và f7

Một ưu điểm của dòng GGBF là có thể kết hợp với nhiều cấp dung sai trục khác nhau tùy theo yêu cầu tải trọng và độ chính xác. Việc lựa chọn đúng dung sai sẽ giúp bạc làm việc ổn định và kéo dài tuổi thọ.

Trục d8: Dành cho tải trọng lớn

Dung sai d8 tạo khe hở làm việc lớn hơn giữa trục và bạc, giúp giảm nguy cơ bó kẹt khi cơ cấu chịu tải cao hoặc làm việc trong môi trường có nhiệt độ thay đổi.

Đây là lựa chọn phù hợp cho:

• Khuôn dập tải nặng.
• Máy ép công nghiệp.
• Thiết bị làm việc liên tục.

Trục e7: Lựa chọn phổ biến

dung sai e7 là cấp dung sai được sử dụng nhiều nhất vì cân bằng giữa độ chính xác và khả năng vận hành. Khe hở vừa đủ giúp chuyển động trơn tru, đồng thời vẫn đảm bảo độ cứng vững của cụm dẫn hướng.

Thích hợp cho:

• Khuôn ép nhựa.
• Đồ gá cơ khí.
• Máy tự động hóa.
• Thiết bị tiêu chuẩn.

Trục f7: Khi cần độ chính xác cao

Dung sai f7 tạo khe hở nhỏ hơn, giúp giảm độ rung và tăng độ chính xác của chuyển động. Tuy nhiên, trục và bạc cần được gia công với chất lượng cao để tránh hiện tượng ma sát tăng do sai lệch lắp ráp.

Phù hợp với những ngành như:

• Thiết bị đo kiểm.
• Máy chính xác.
• Khuôn yêu cầu độ đồng tâm cao.

=> Lưu ý: Dù lựa chọn dung sai nào, lỗ lắp bạc vẫn nên được gia công theo H7 theo khuyến nghị của nhà sản xuất để đảm bảo khả năng định vị và độ bền của cụm dẫn hướng.

=> Tìm hiểu thêm về bạc GGBF tại:  Bạc dẫn hướng GGBF là gì?
